组装中心用连接法兰盘结构设计

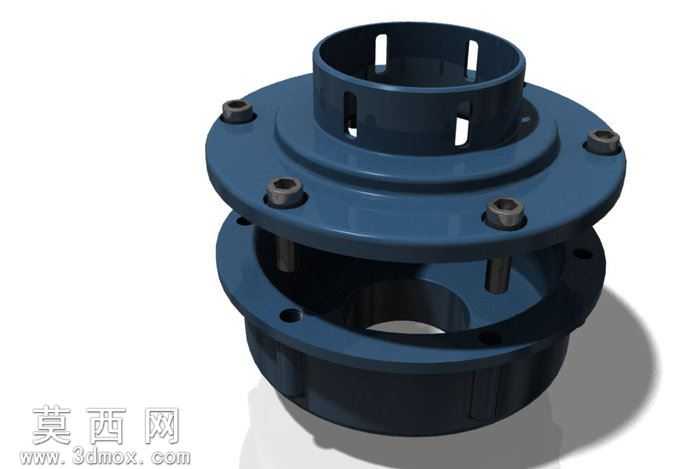

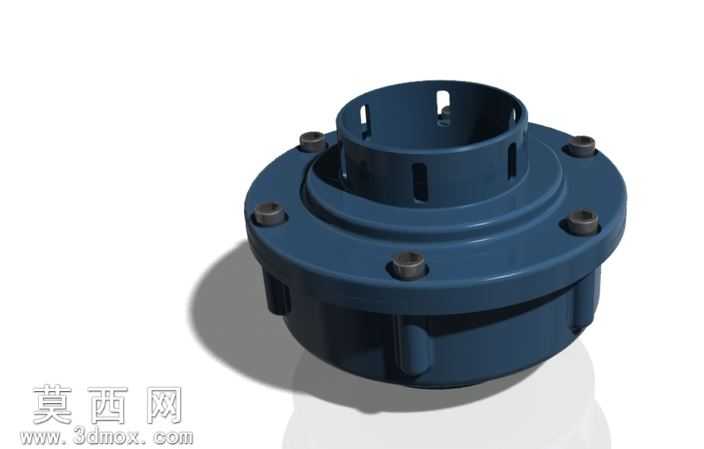

该作品为组装中心配套设计的法兰连接部件，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各装配基准的同轴度公差要求，从主体基座到上部套筒、紧固螺栓的所有特征均采用全约束草图配合拉伸、旋转、阵列等特征命令生成，确保模型可直接用于后续工程图导出与装配干涉检查。模型主体分为上下两个核心功能段，下部为带周向均布安装凸台的法兰基座，基座外缘均匀布置六处内六角紧固螺栓位，每处螺栓位都做了沉孔设计，既保证螺栓安装后端面齐平无突出，也能避免螺栓受外力磕碰发生变形；基座下部设置有周向均匀分布的定位凸耳，用于组装时与对接部件快速卡合定位，减少装配对位的调整时间。上部为带多组通槽的中空套筒结构，套筒壁面开设的长条形通槽沿周向均匀排布，既可以减轻部件整体重量，也能为内部穿设的线路提供走线出口，同时槽口边缘做了圆角过渡处理，避免穿线时刮损线材外层绝缘层。材质设置上，主体法兰部件选用深蓝色工程塑料材质，通过调整材质的粗糙度、反射率参数，模拟工业常用玻纤增强尼龙的哑光质感，表面带有细微的磨砂颗粒效果，还原真实工业零件的表面触感；紧固螺栓部分采用金属材质，调整金属的高光与反射参数，呈现出镀锌紧固件的银灰色金属光泽，与主体塑料材质形成清晰的视觉区分，渲染时采用柔和的侧上方主光源搭配底部补光，投射出自然柔和的阴影，清晰展现各部分的结构层次与装配关系。设计思路围绕组装中心的快速装配需求展开，整体结构兼顾连接强度与装配便捷性，没有多余的冗余特征，各功能结构的尺寸都经过适配性调整，既保证法兰连接的紧固可靠性，也兼顾了集线走线的实用功能，可直接用于组装中心的模块化装配场景，也可作为同类型法兰连接件的设计参考模板，模型各特征参数保留可编辑属性，方便使用者根据实际装配需求调整尺寸参数，适配不同规格的对接部件。
