车床用内圆磨削主轴组件结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:273777
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计
  • 车床用内圆磨削主轴组件结构设计

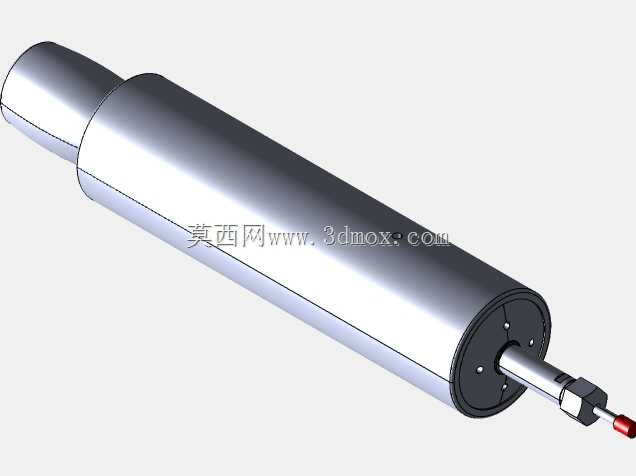

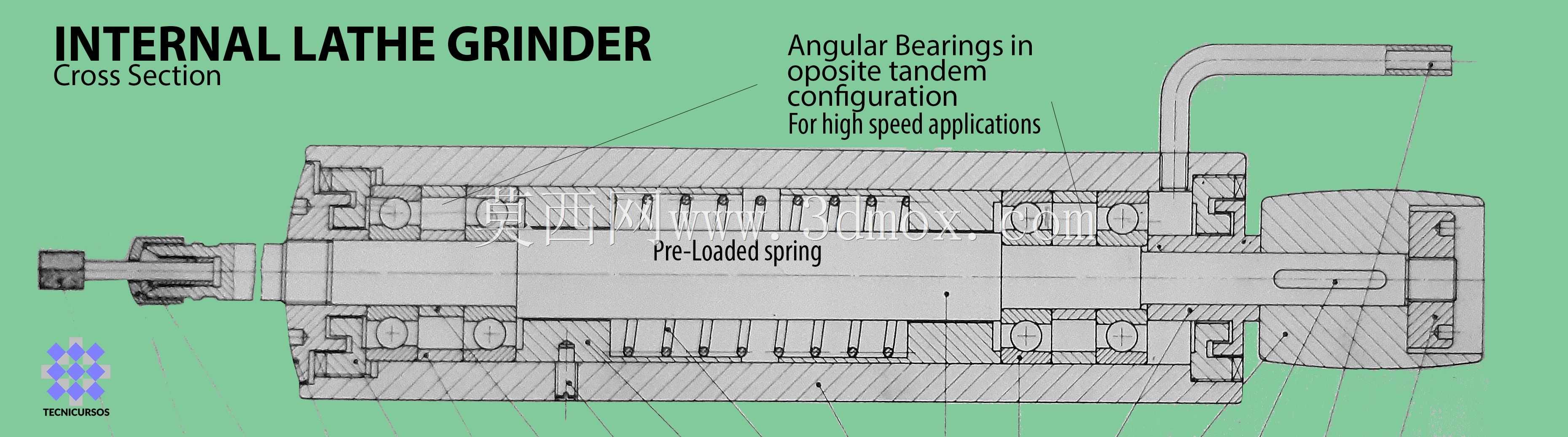

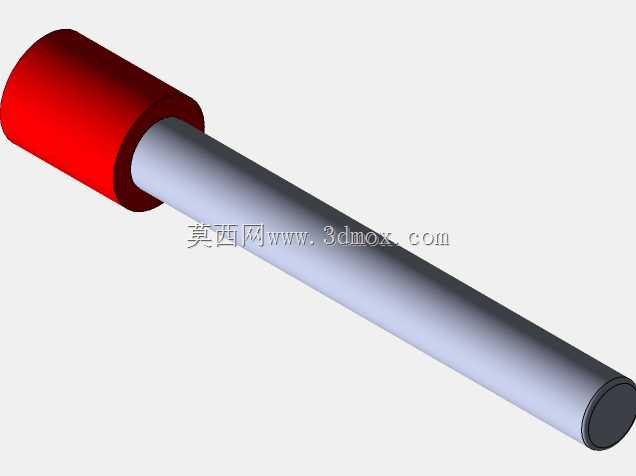

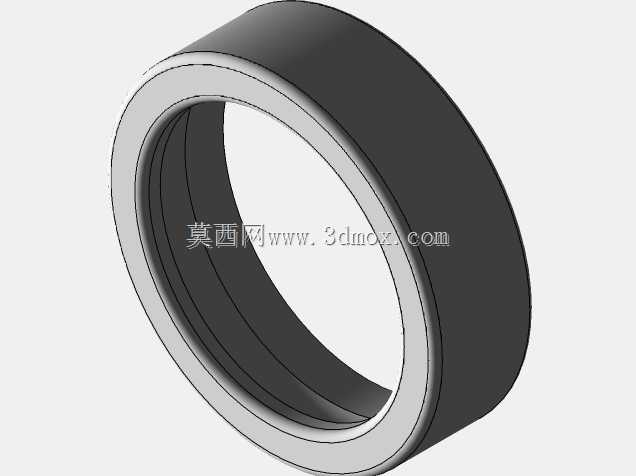

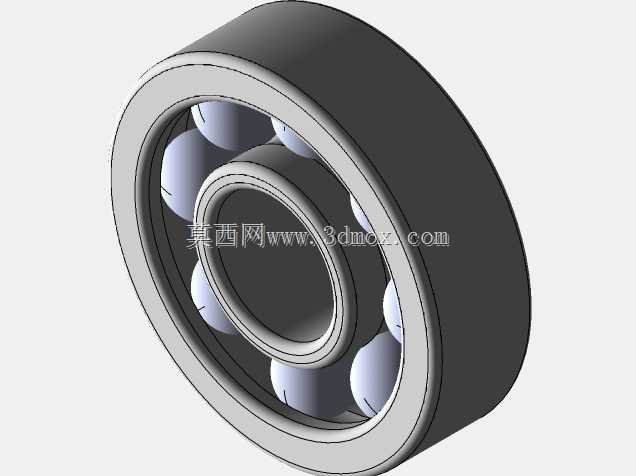

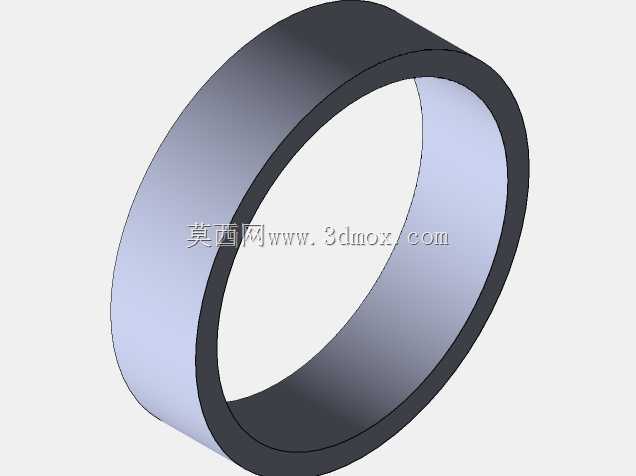

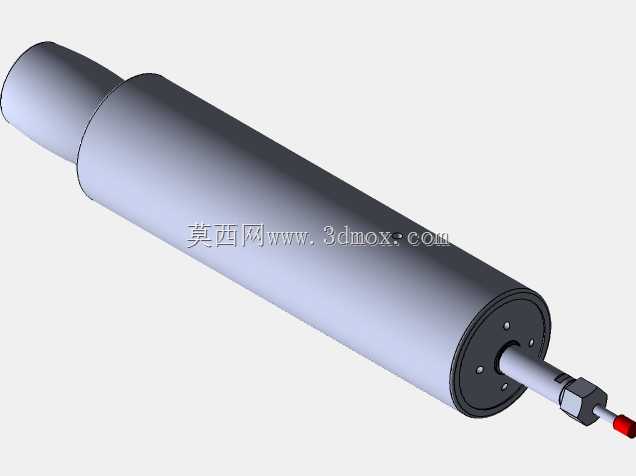

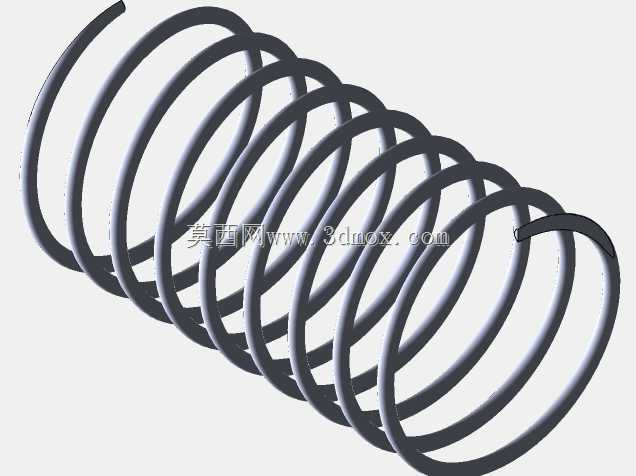

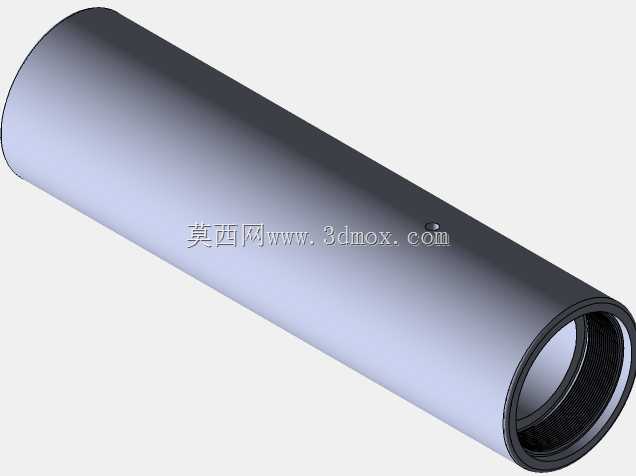

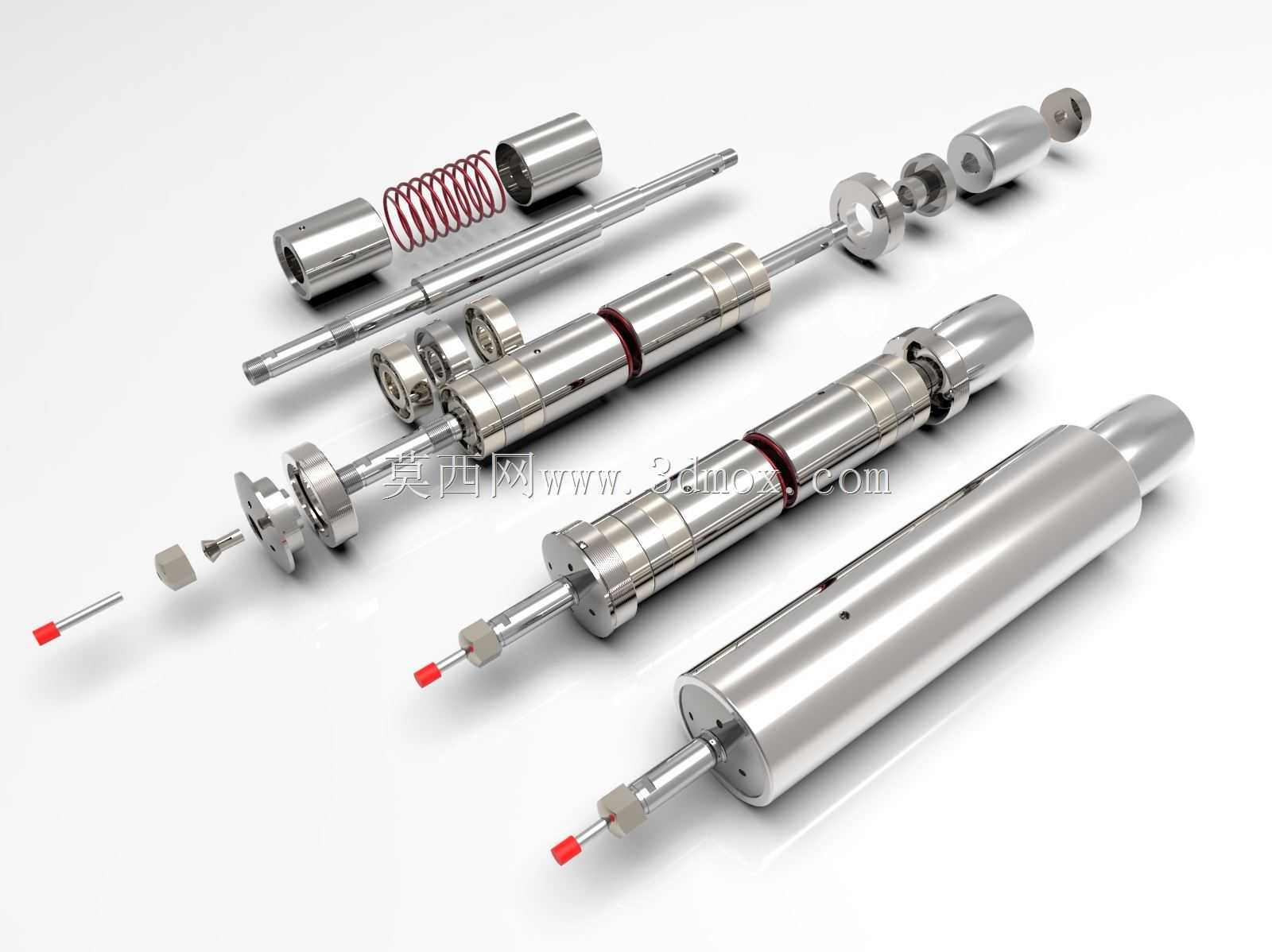

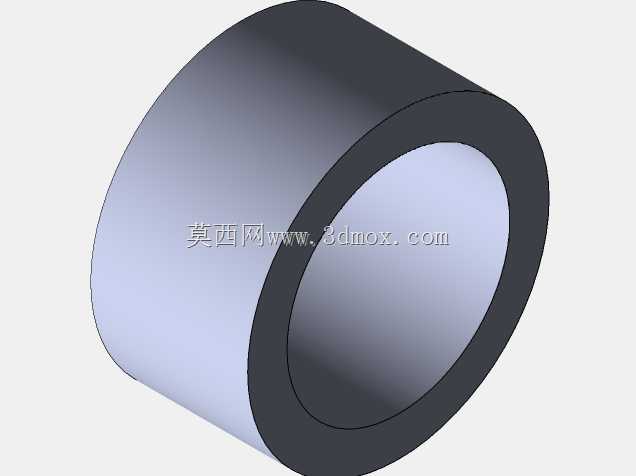

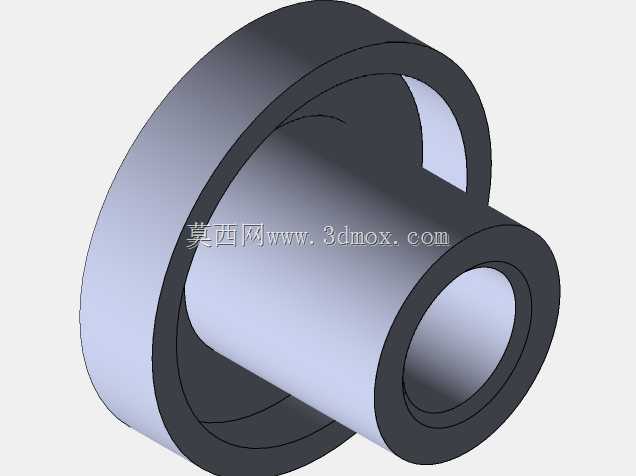

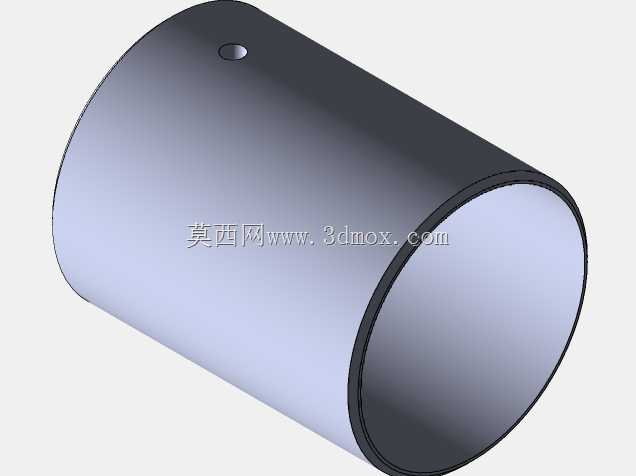

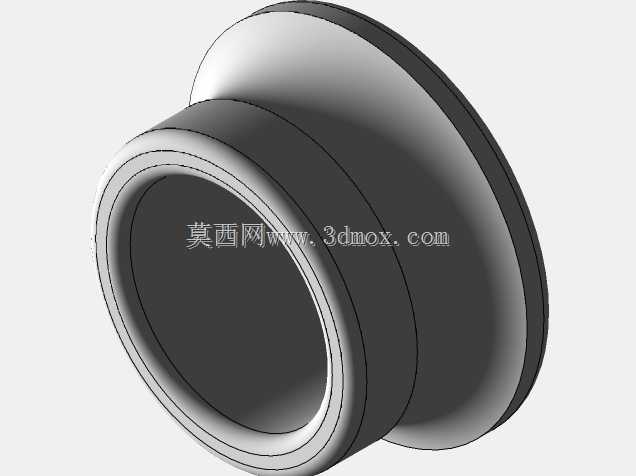

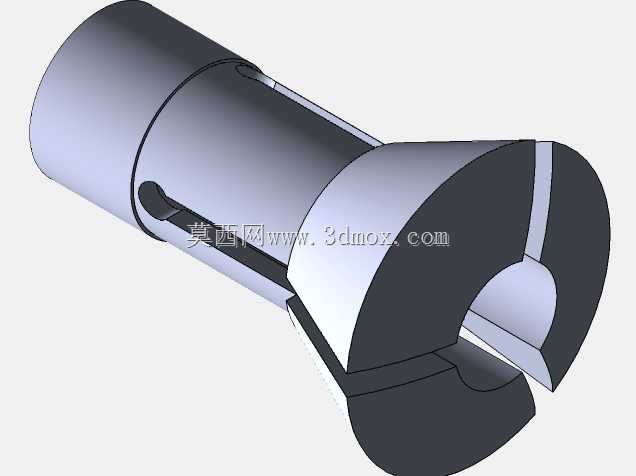

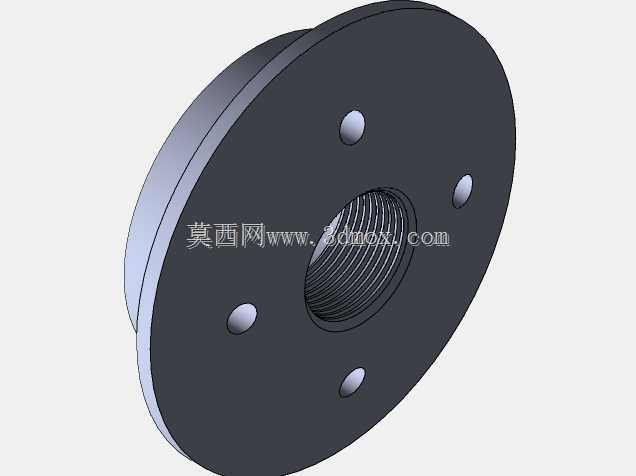

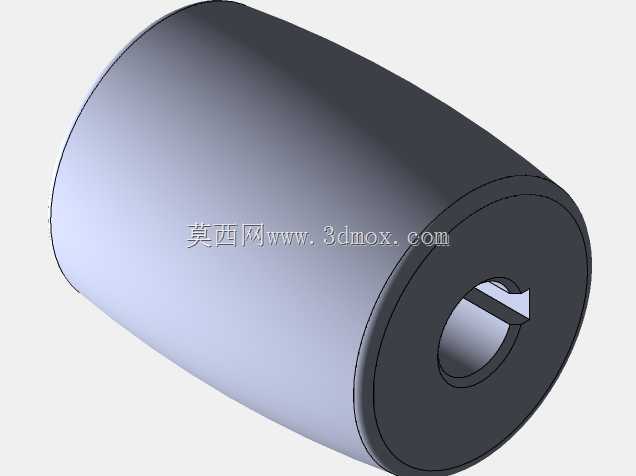

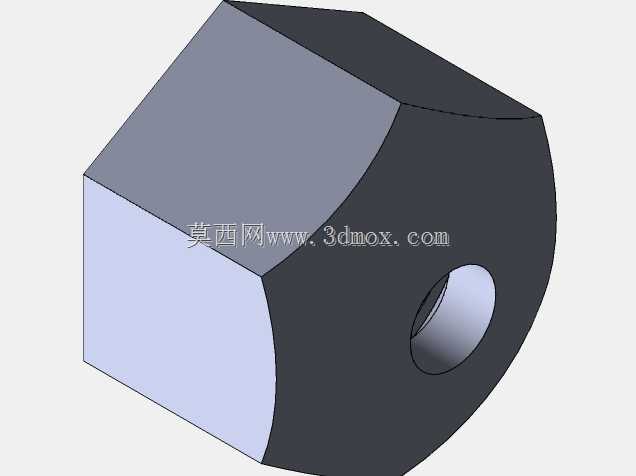

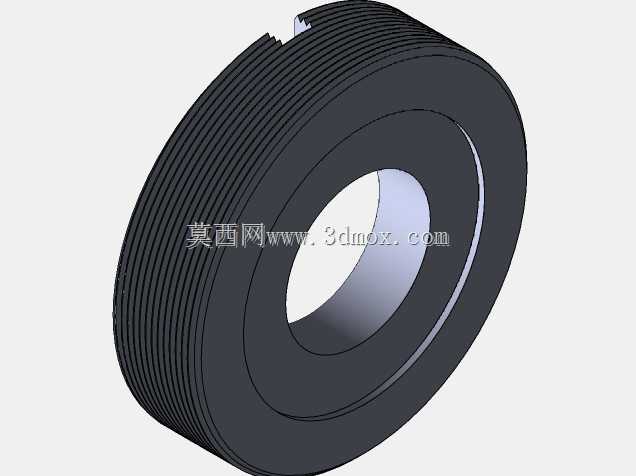

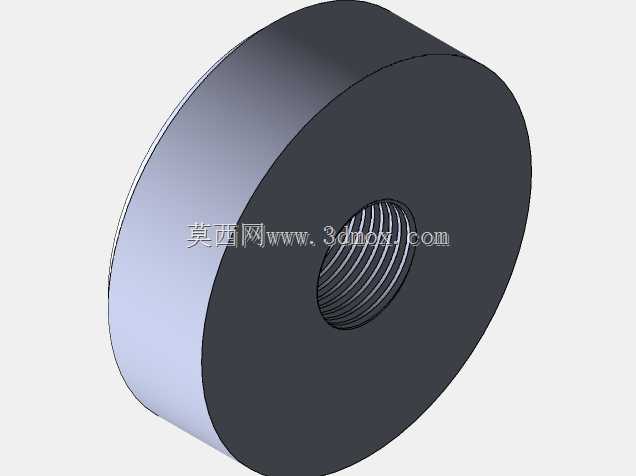

这套内旋磨床核心组件,主要适配普通卧式车床的内孔精加工改造场景,也可作为专用内圆磨床的核心功能模块使用,针对回转类零件的内圆柱面、内锥面、台阶内孔的精密磨削工序设计,能满足中小批量零件的内孔终加工精度要求,可实现IT6级以上的尺寸精度与Ra0.8以下的表面粗糙度加工表现。从结构设计逻辑来看,整套组件采用模块化分层装配思路,核心支撑选用单列角接触球轴承作为径向与轴向复合承载元件,匹配DIN628标准轴承的安装尺寸,轴承组采用背对背配对方式布置,既可以承担磨削过程中产生的径向磨削抗力,也能抵消轴向进给力带来的窜动,保证主轴高速回转时的跳动公差控制在0.002mm以内。主轴本体采用阶梯轴结构设计,从驱动端到磨削工作端依次布置轴承安装位、隔套定位面、砂轮接杆连接锥面,各轴段的同轴度公差严格按高转速旋转件要求设计,轴肩过渡处采用圆角处理避免应力集中,适配最高12000rpm的工作转速区间。组件的安装边界充分考虑车床刀架位的改装空间,整体最大外径控制在120mm以内,总长不超过480mm,可直接通过配套的安装套筒固定在车床中拖板原有刀架安装位置,不需要对车床床身进行额外打孔改造,安装时只需保证主轴轴线与车床主轴回转轴线等高、同轴,即可完成装配调试。弹簧预紧结构布置在主轴非工作端,通过定压预紧方式给轴承组提供稳定的预紧力,抵消高速运转时轴承温升带来的间隙变化,避免长时间工作后出现主轴刚度下降的问题。各隔套零件的两端面平行度公差控制在0.001mm,保证轴承装配后不会出现偏载,延长轴承使用寿命。工作端的砂轮接杆采用短锥定位方式连接,更换不同长度的接杆即可适配不同深度的内孔加工,接杆端部的砂轮安装位设计有防松结构,避免高速反转时砂轮松动。整套组件的润滑设计采用脂润滑方式,密封结构选用双唇密封圈,既能防止磨削液、磨屑进入轴承腔,也能避免润滑脂泄漏污染加工零件,日常维护只需按周期补充润滑脂即可,不需要复杂的油路系统。在实际加工场景中,这套组件可以完成轴承座内孔、轴套类零件内孔、齿轮内孔等常见零件的内圆磨削加工,相比传统的内圆磨床,依托车床本身的进给系统,可以实现纵向、横向的自动进给,也能通过车床的主轴分度功能完成等分内孔的磨削加工,适配性较强。设计过程中对各零件的重量进行了优化,整套组件总重控制在18kg以内,安装调试时单人即可完成操作,不需要额外的吊装辅助。各零件的材料选用上,主轴采用合金结构钢经调质、渗氮处理,表面硬度达到HRC60以上,保证长期使用的耐磨性;套筒类零件采用优质碳素结构钢经时效处理,消除内应力避免长期使用出现变形;弹簧采用弹簧钢制作,保证预紧力的长期稳定。
