铣床Z轴操作杠杆组件结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:273783
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计
  • 铣床Z轴操作杠杆组件结构设计

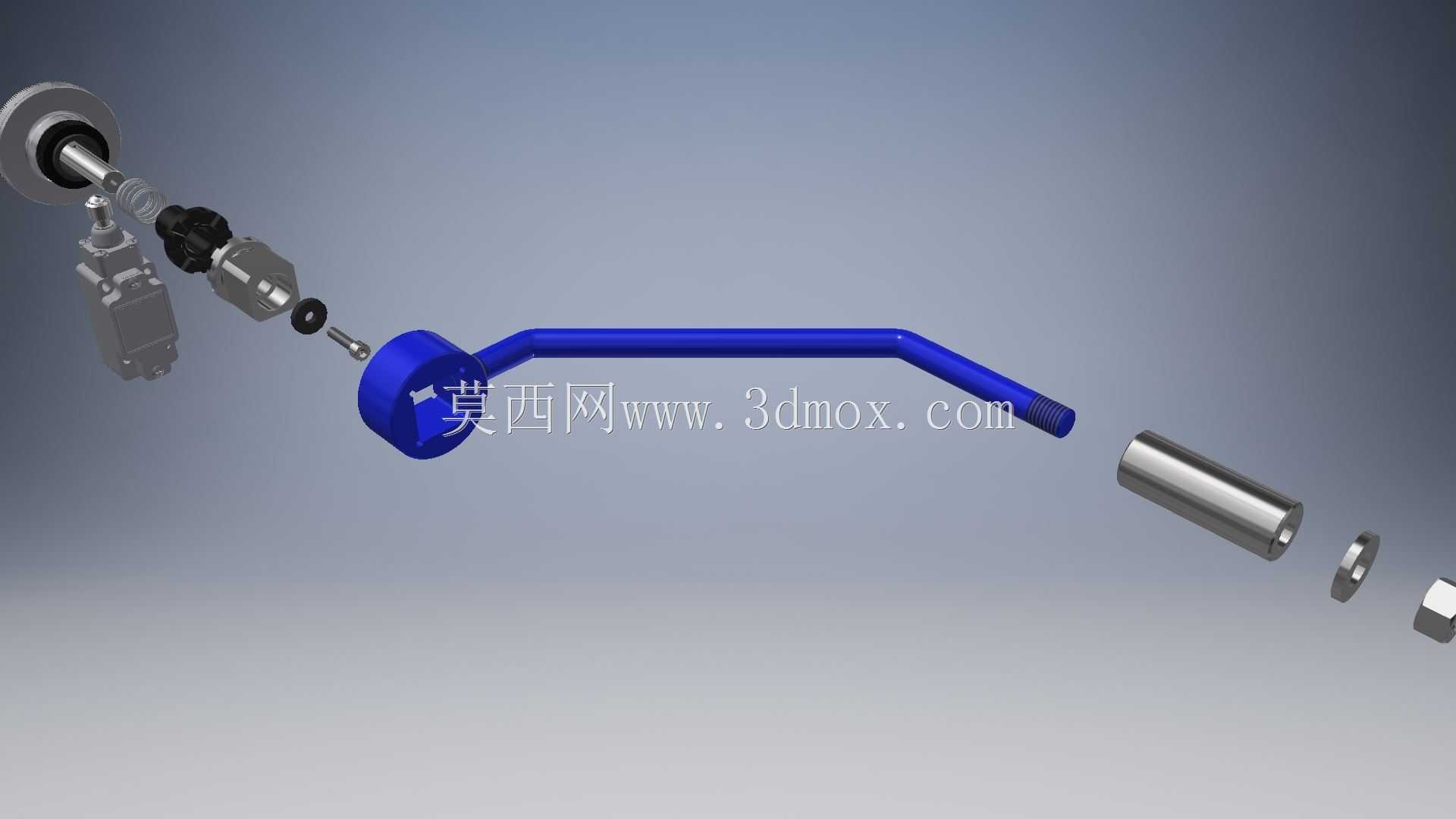

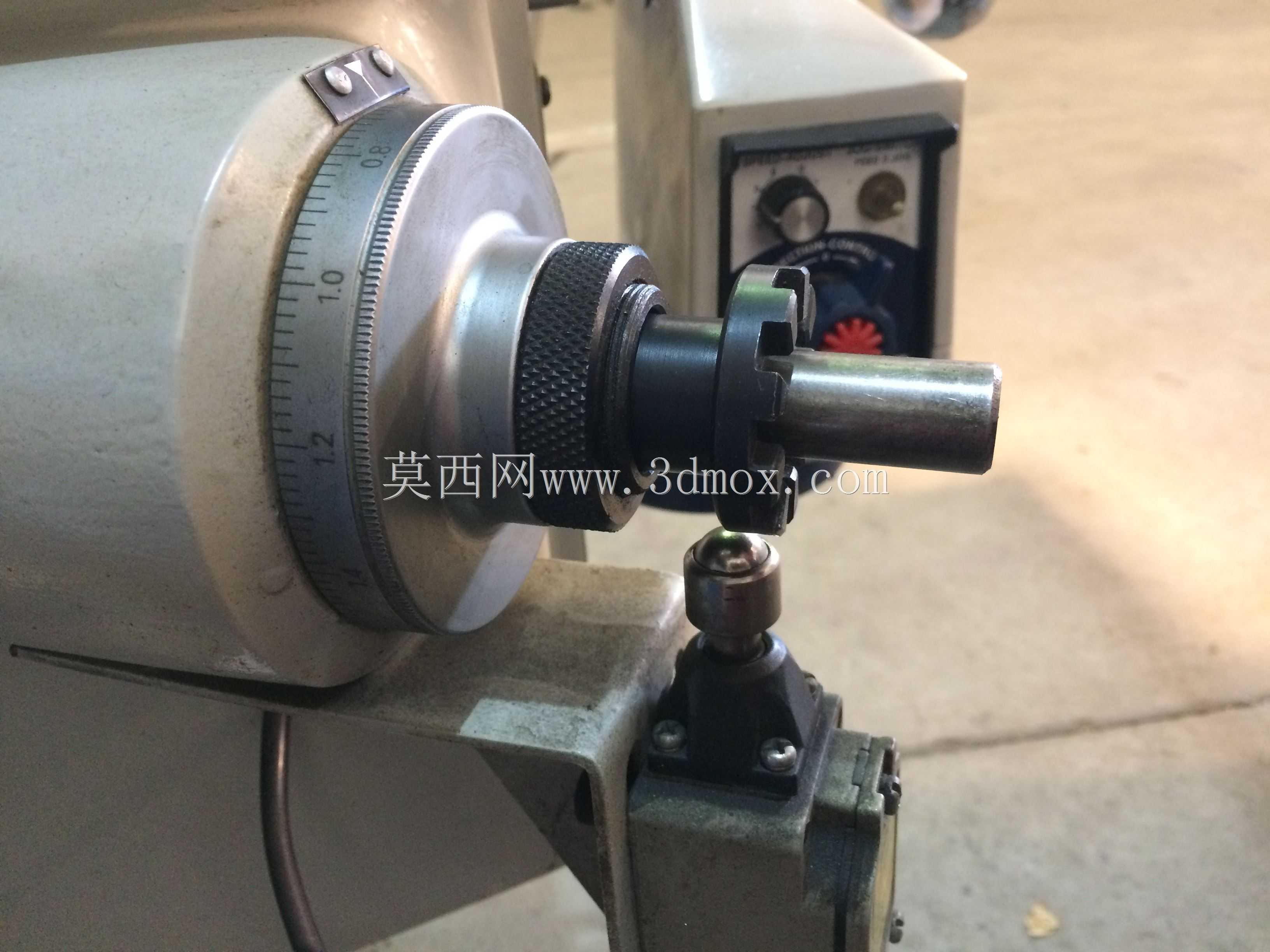

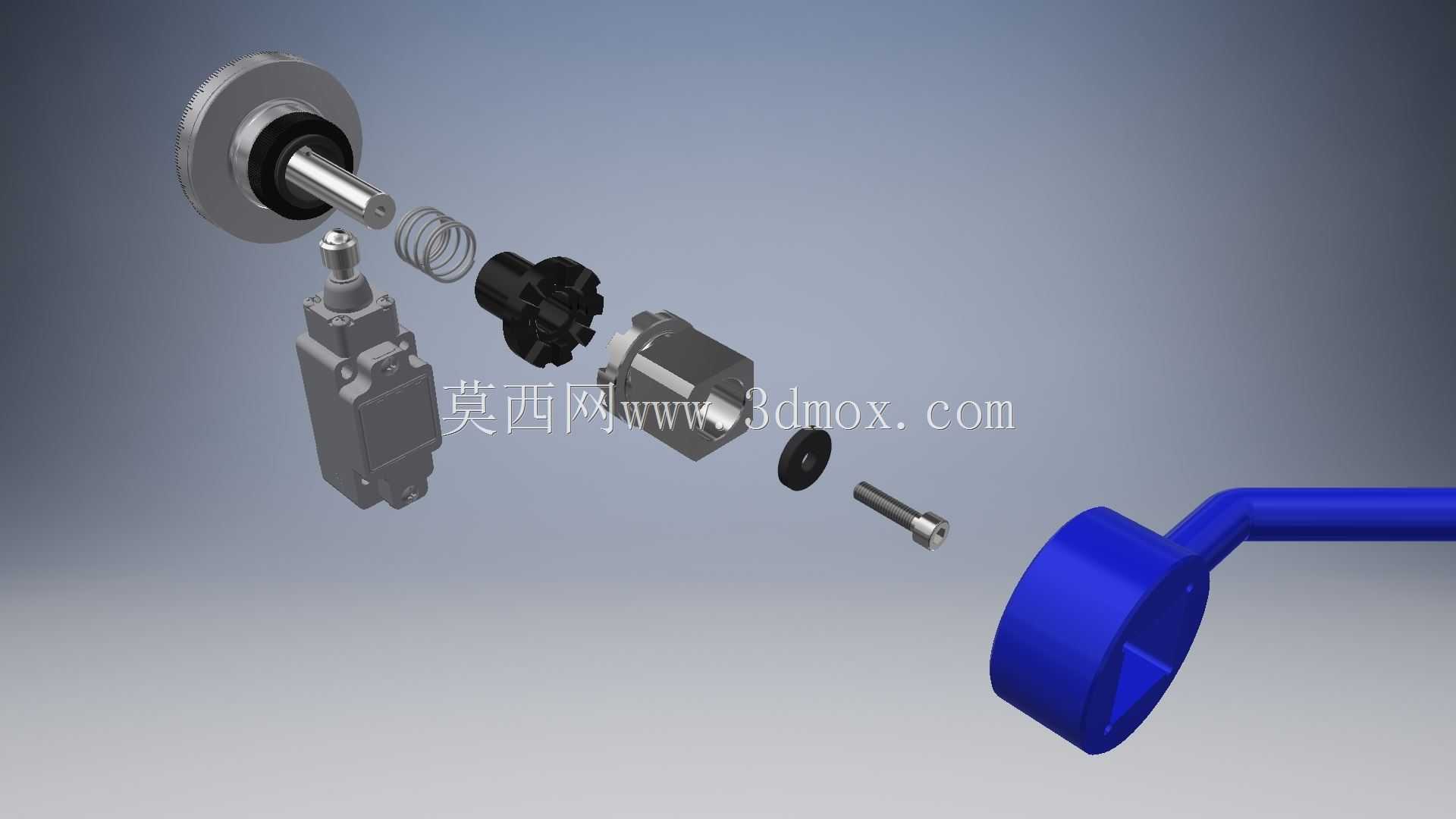

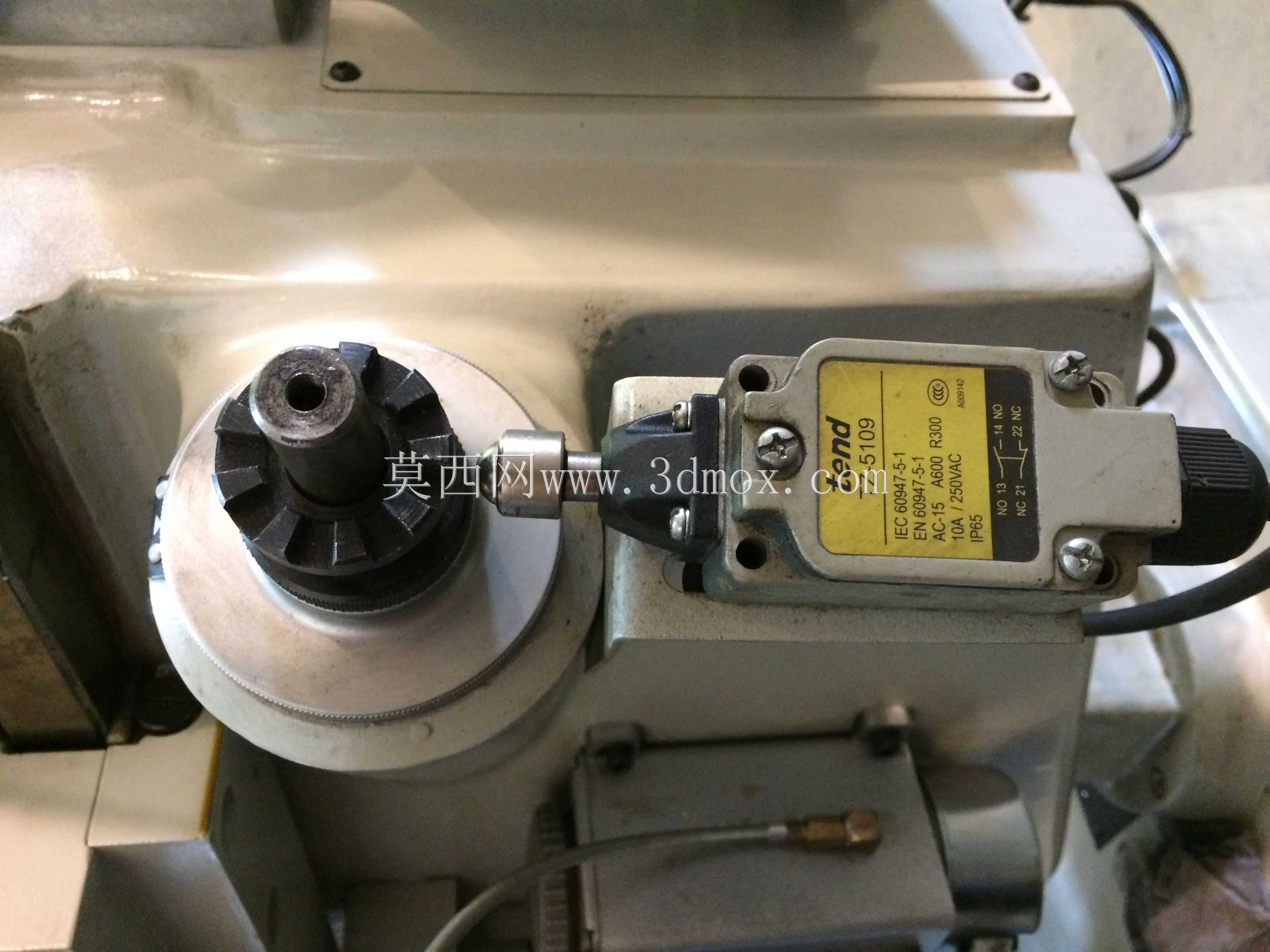

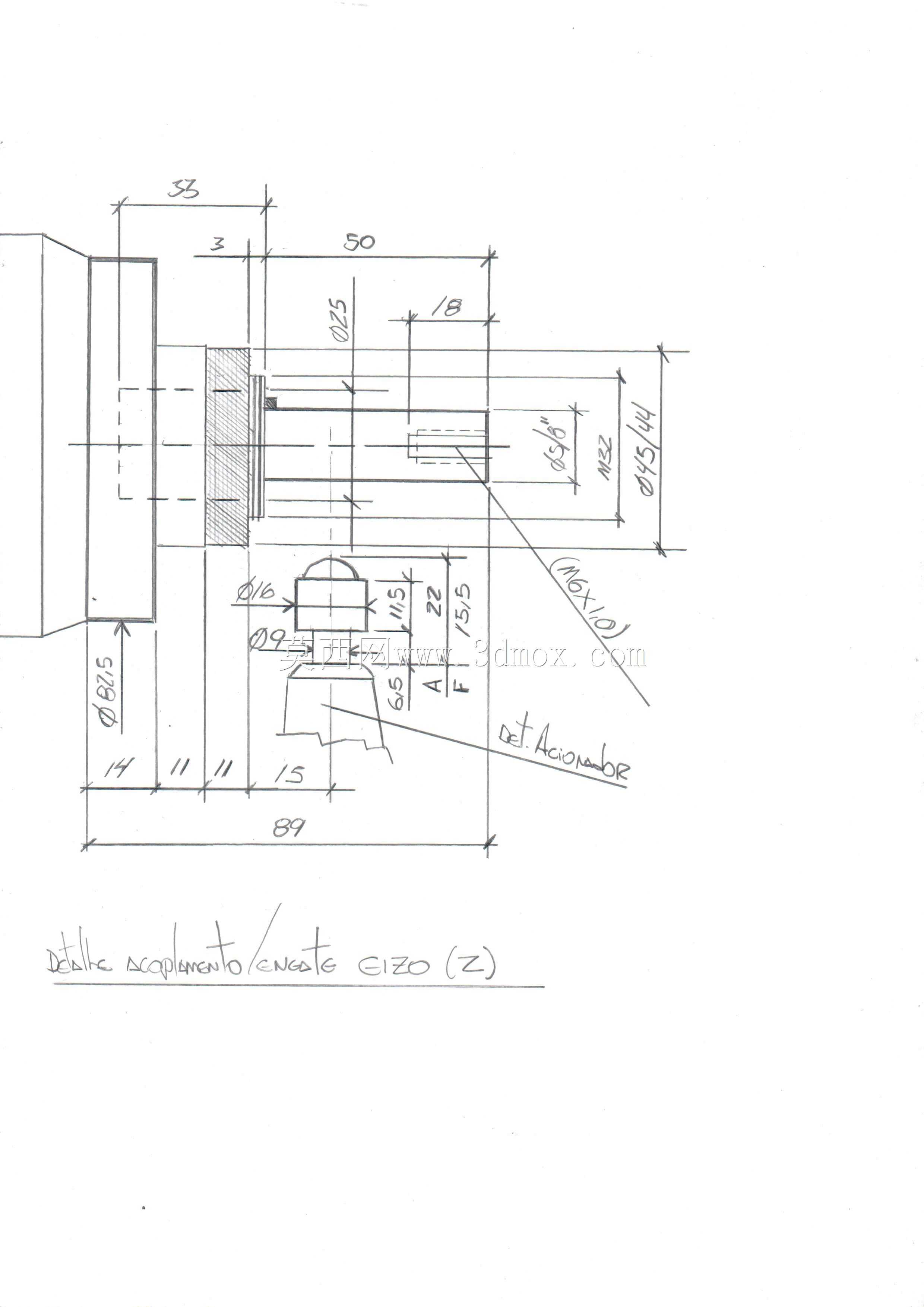

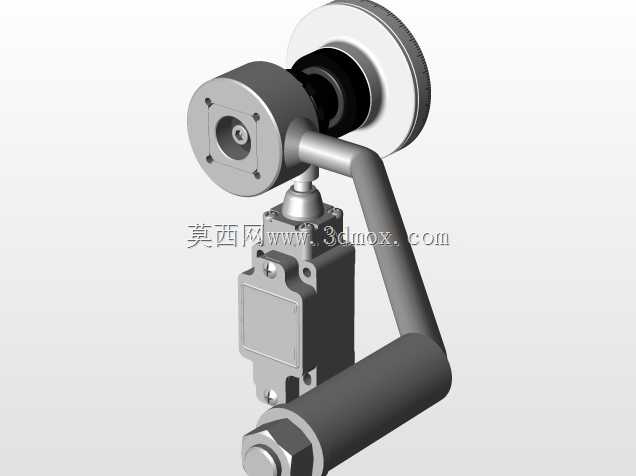

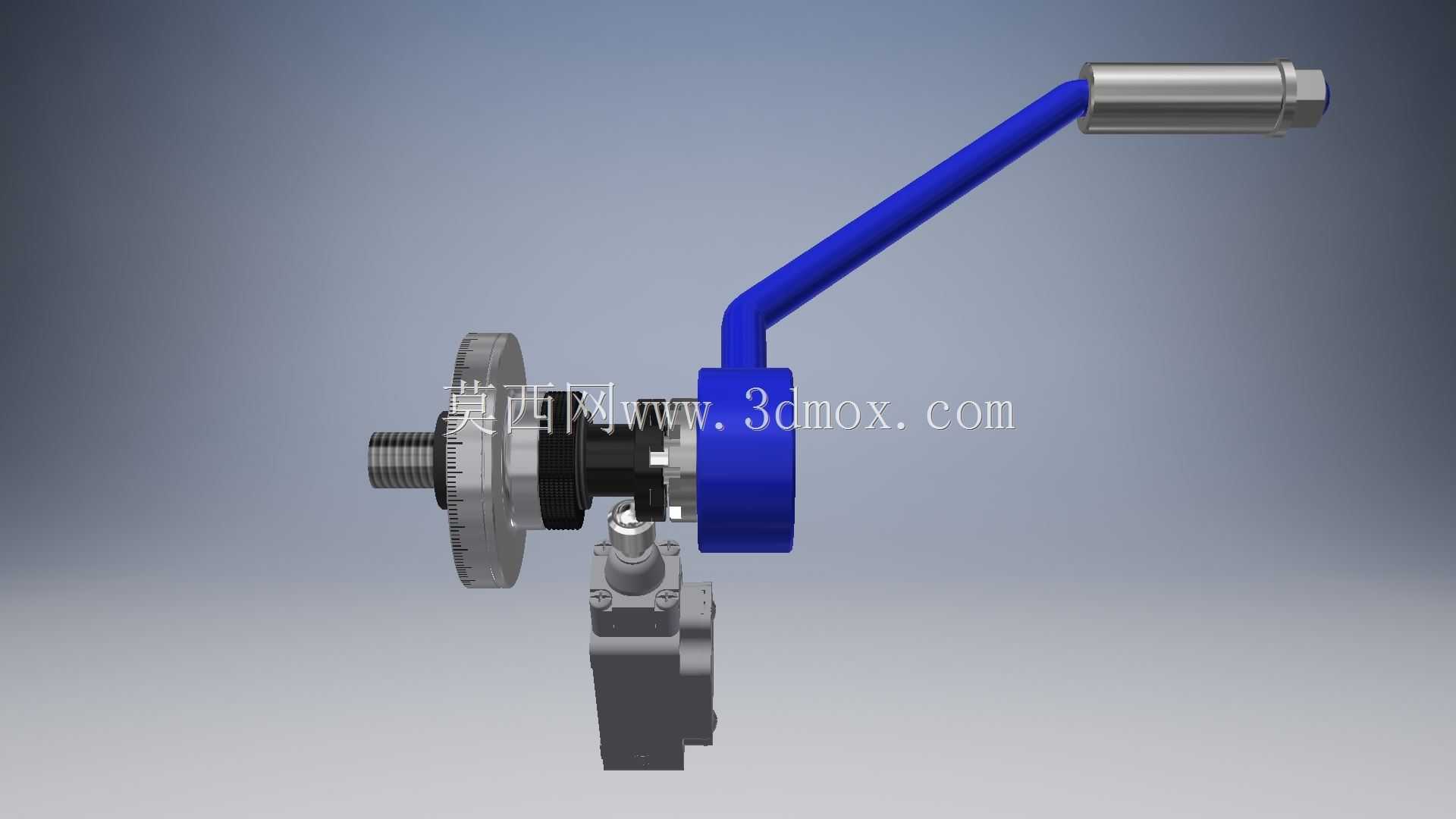

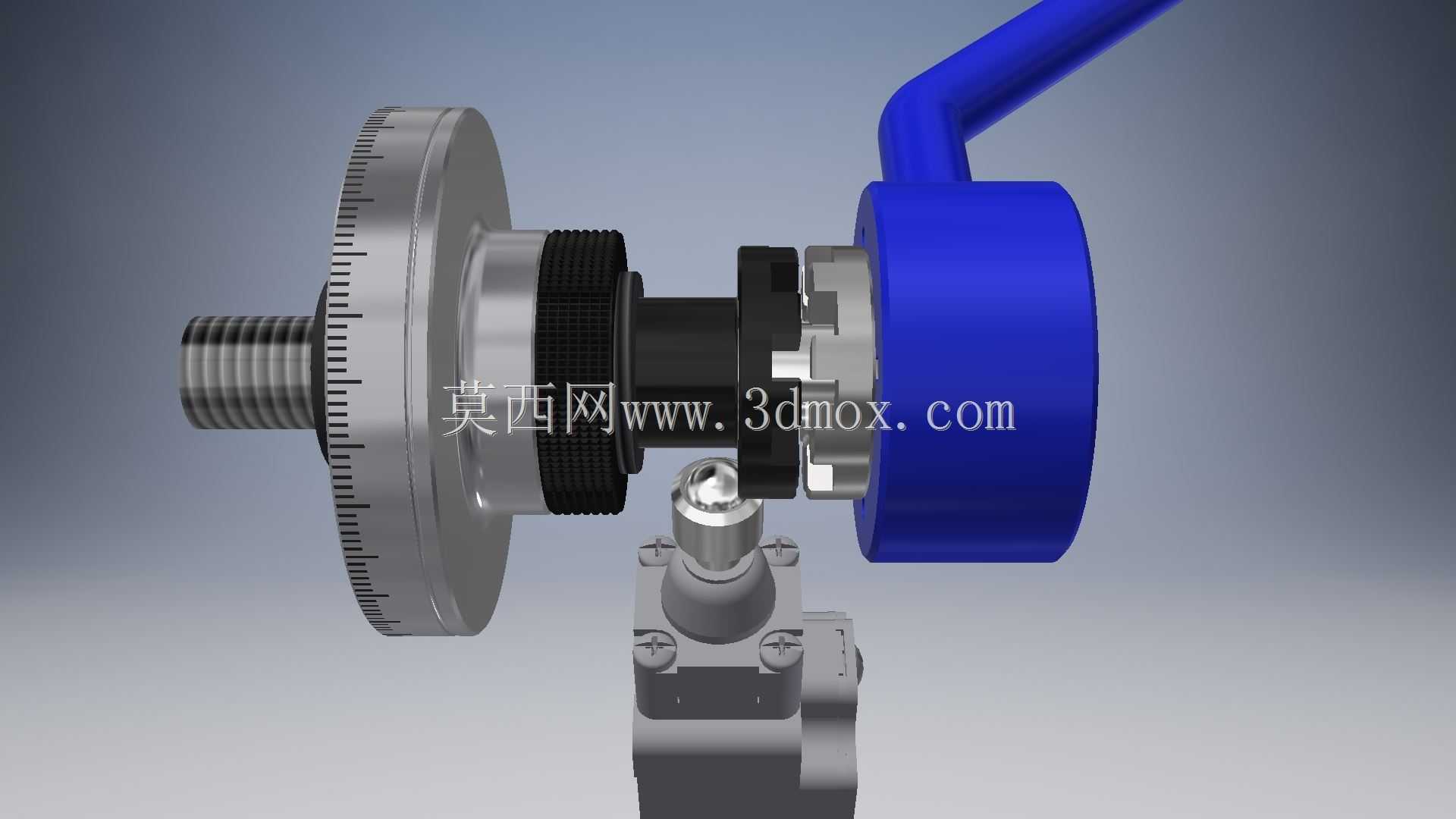

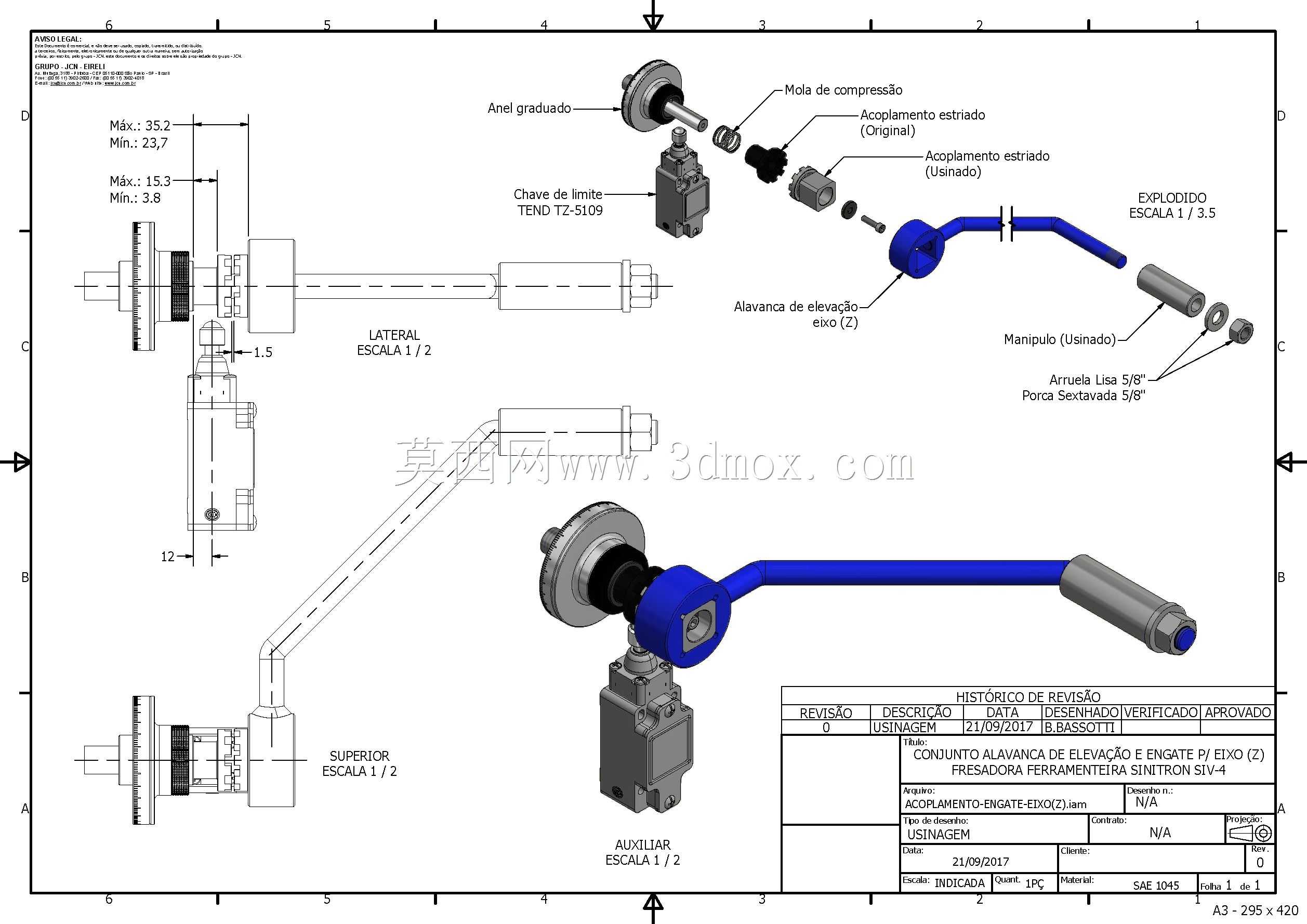

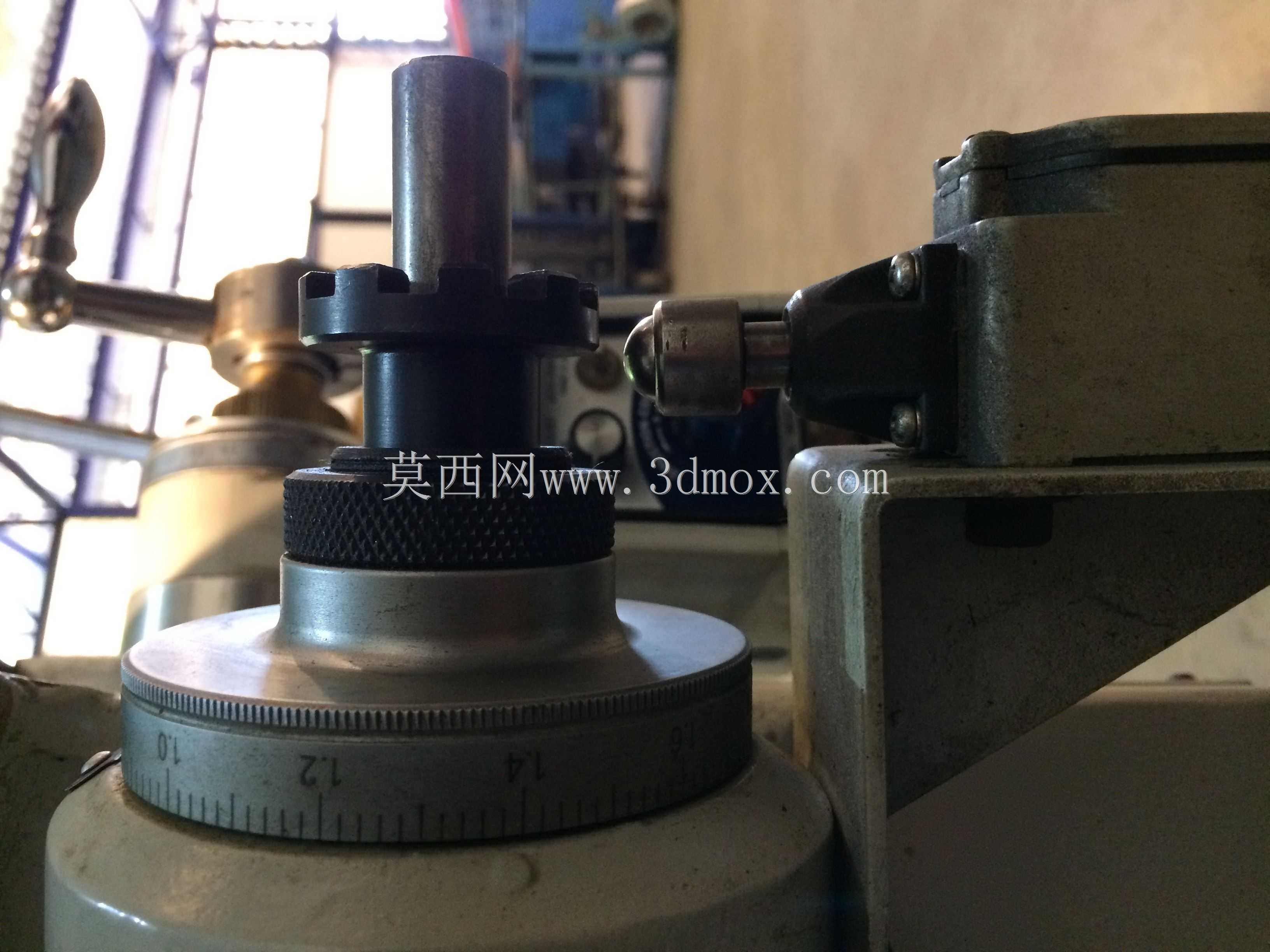

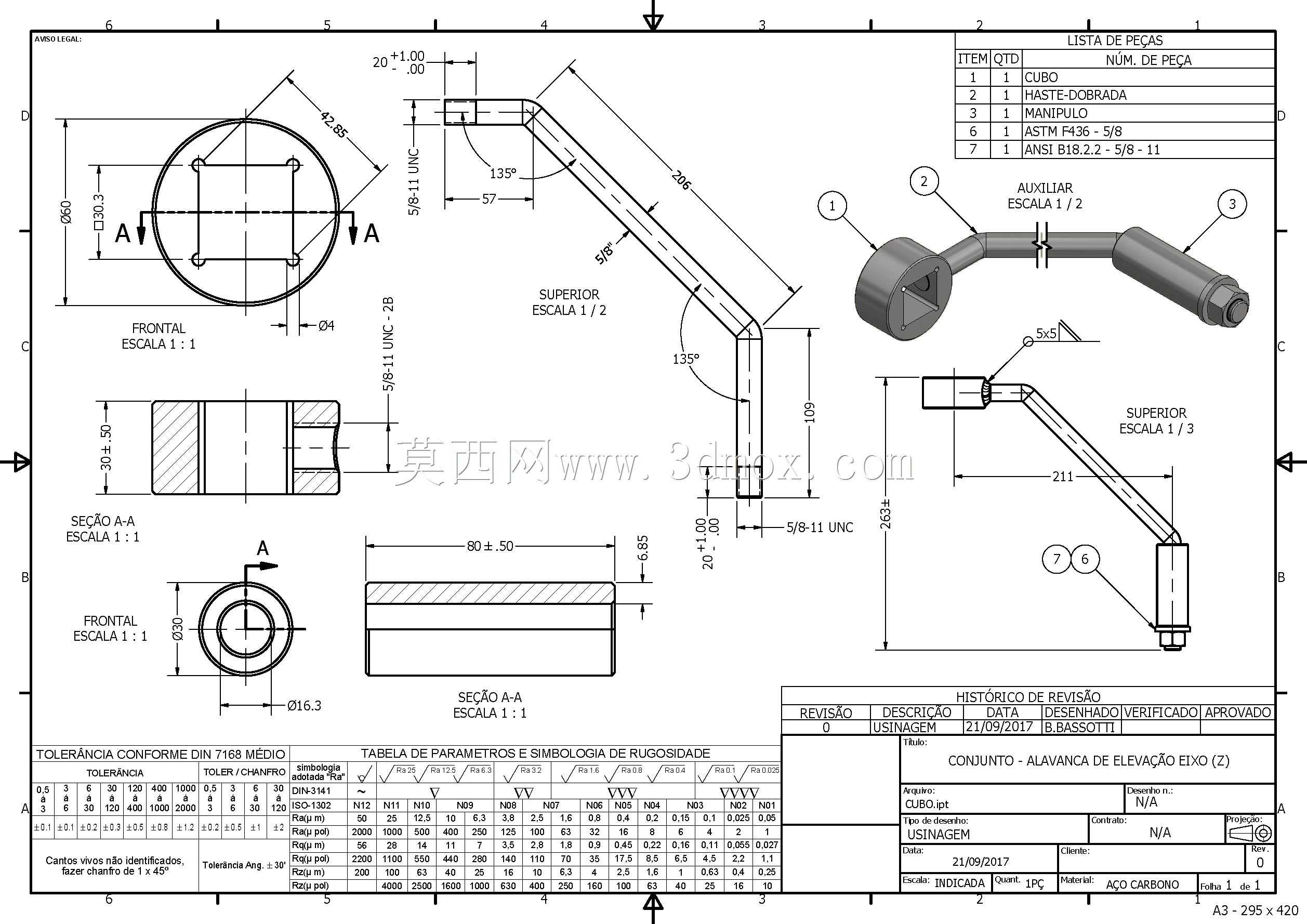

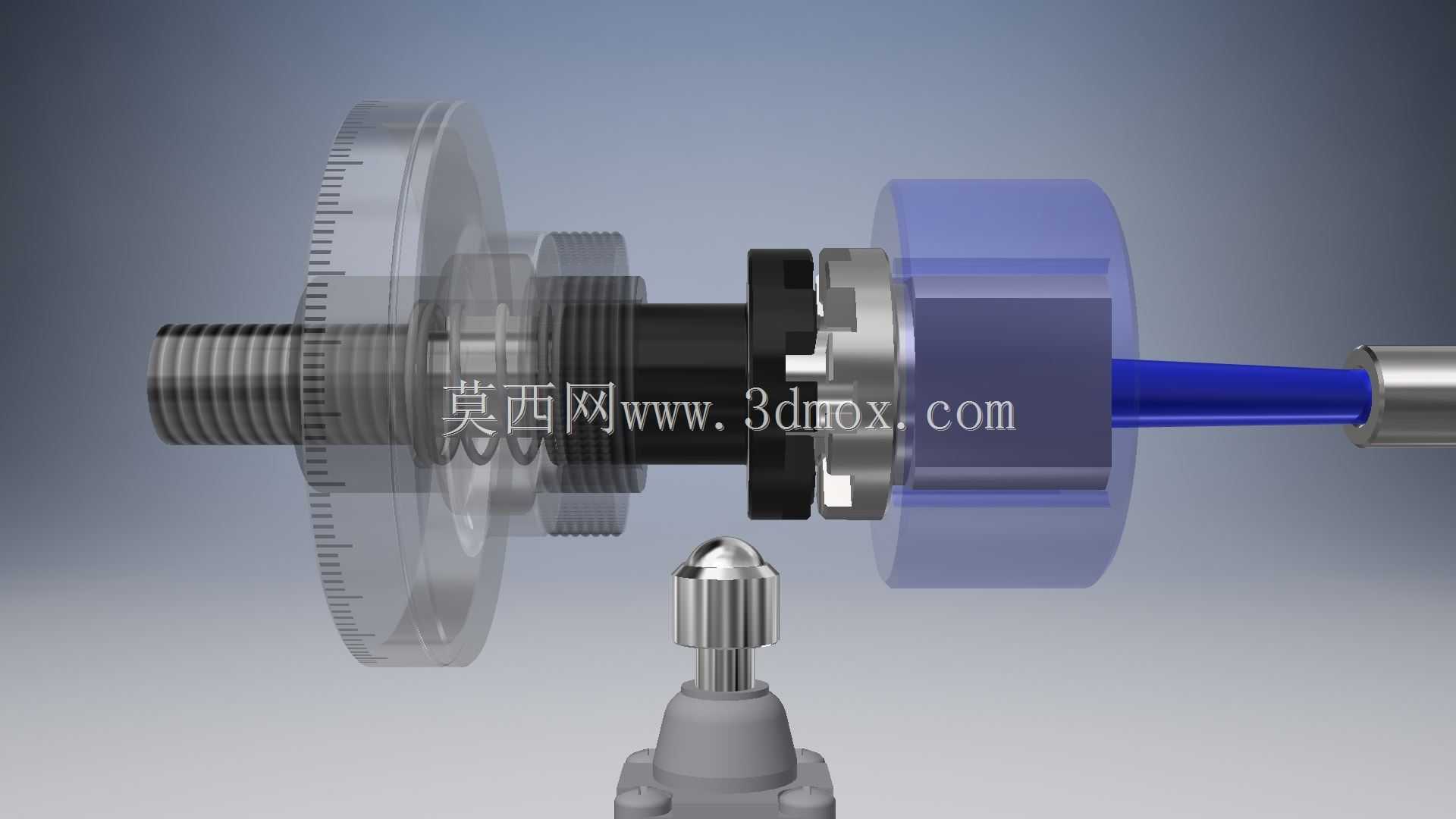

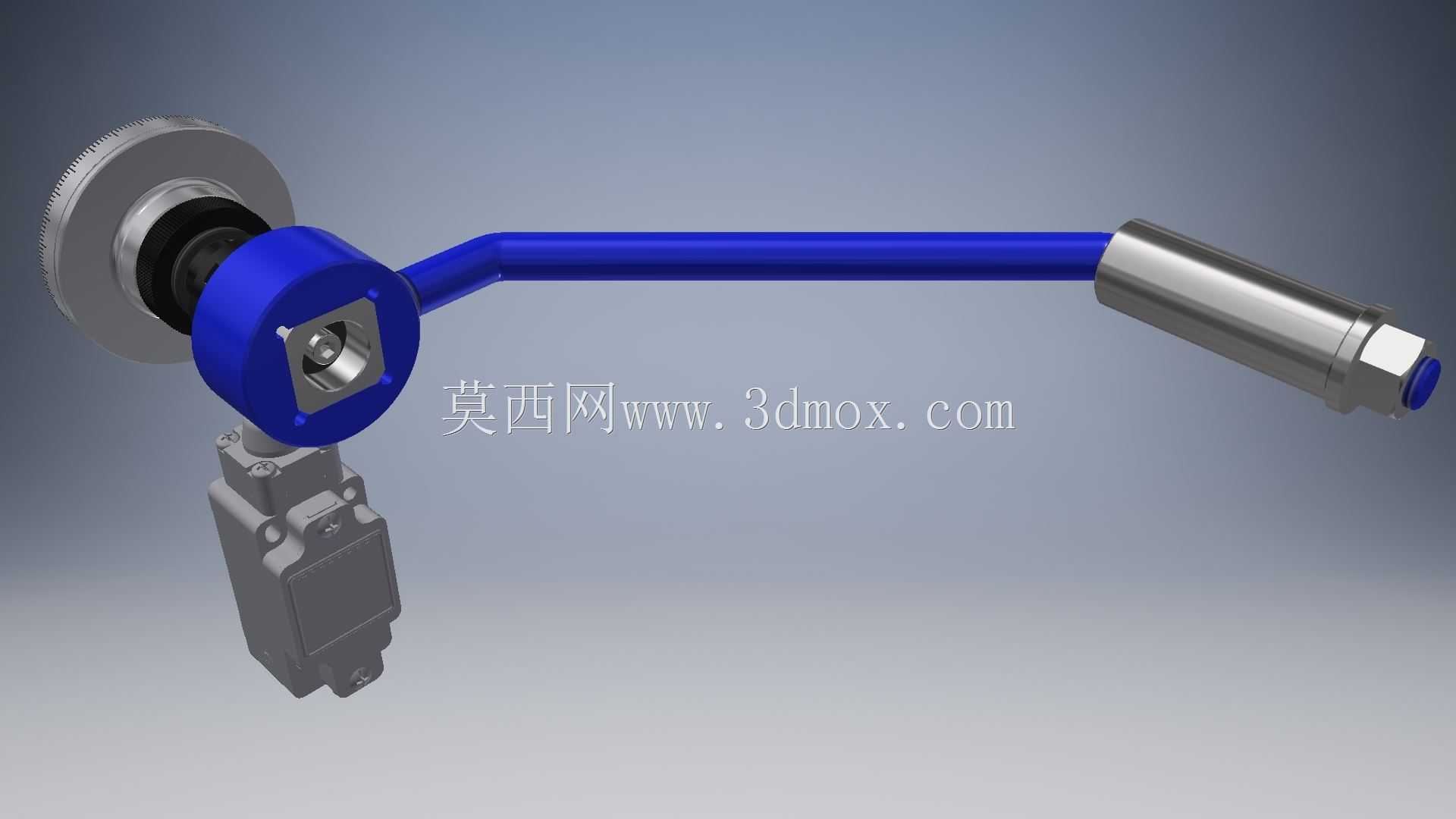

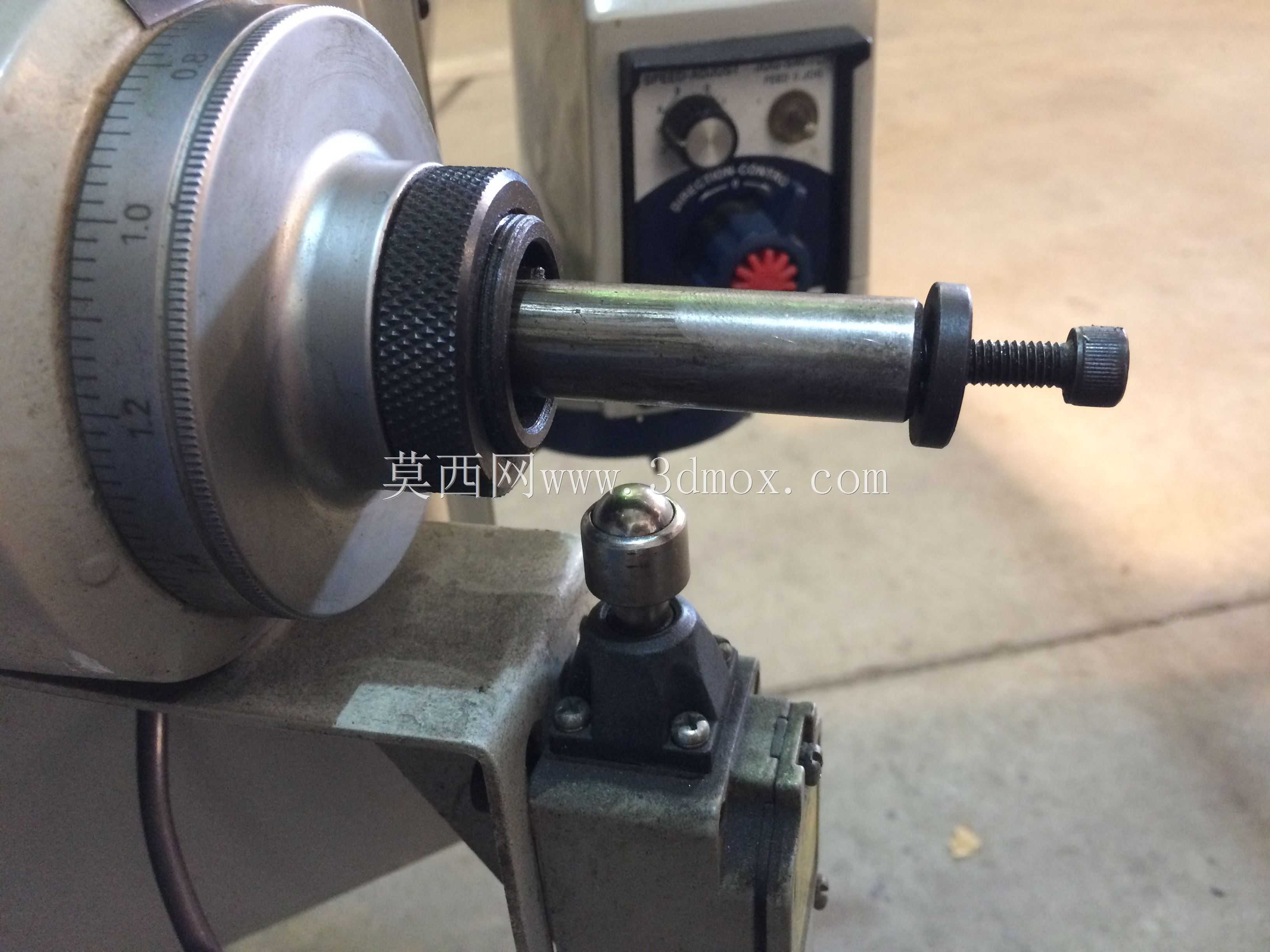

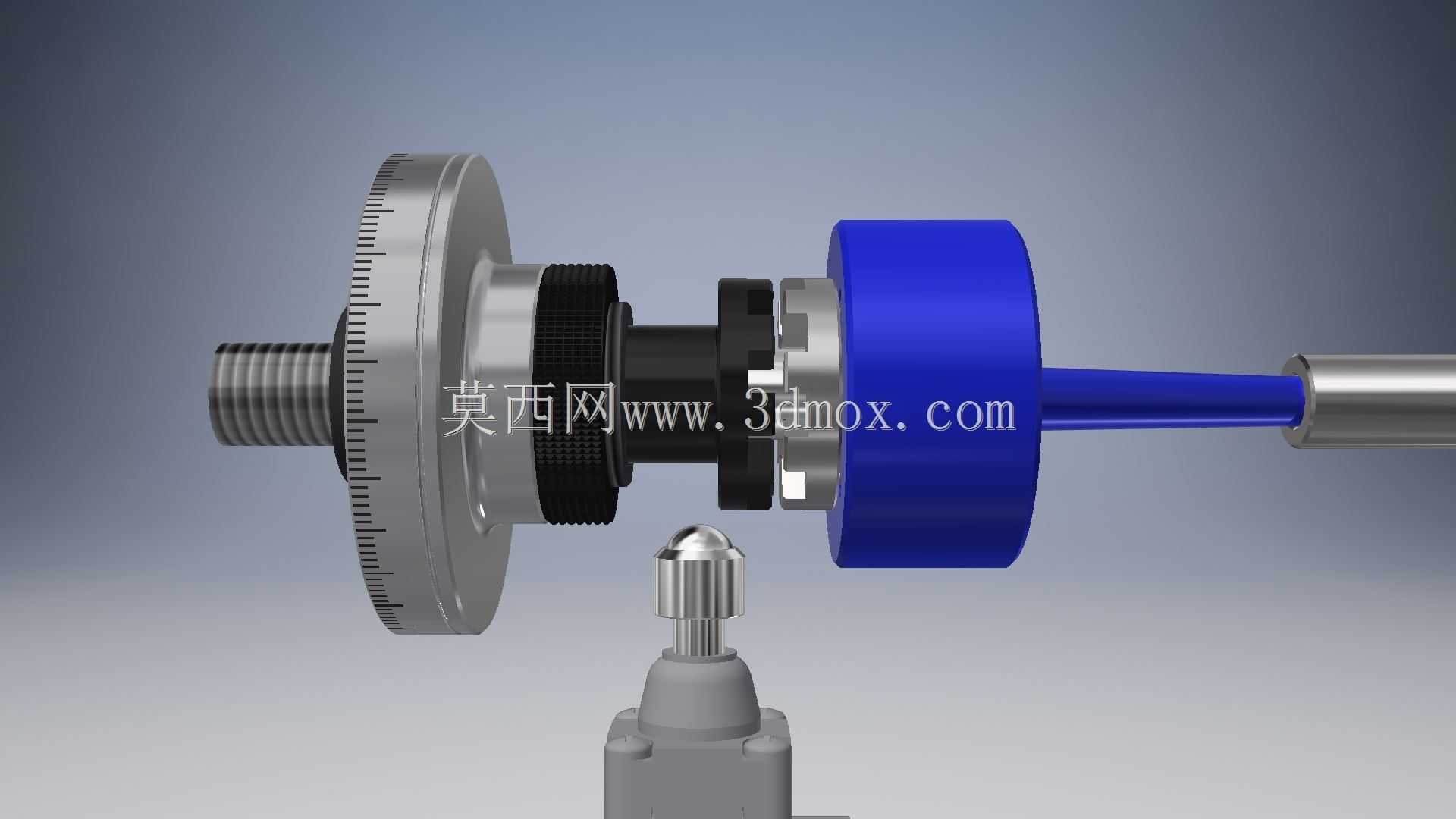

这套杠杆组件是配套SINITRON系列工具铣床Z轴进给操作的核心手动操控部件,主要承担铣床主轴箱Z向手动进给微调、行程触发限位的功能,在小型工具铣床的日常操作场景中,操作人员可通过握持组件末端的金属手柄,带动杠杆绕安装基座的转轴转动,将手动操作的力矩传递到Z轴进给机构的触发端,实现Z轴方向的精准微动调整,同时杠杆臂下方配套的行程触发块,可在Z轴移动到上下极限位置时触碰床身安装的限位开关,切断进给驱动回路,避免超程碰撞损坏主轴或工件夹具。从结构设计逻辑来看,整个组件采用弯臂式杠杆布局,蓝色涂装的杠杆主体采用等截面圆杆结构,在保证足够抗扭刚度的前提下,尽可能降低操作端的转动惯量,让操作人员手动微调时的力反馈更清晰,不会因为臂身自重带来操作虚位。杠杆与安装转轴连接的端座采用方形内嵌式轴孔设计,轴孔内部预留了平键安装位,可与Z轴操作转轴实现无间隙周向固定,端座外侧的圆形法兰盘作为轴向定位面,安装时贴合转轴座的端面即可确定组件的轴向安装位置,不需要额外调整轴向间隙,能大幅减少现场装配的调试工作量。组件末端的操作手柄采用滚花金属套筒结构,套筒与杠杆臂之间设置了转动衬套,操作人员握持转动手柄时,套筒可随手部转动,避免长时间操作时摩擦手掌,提升长时间操作的舒适度。安装边界方面,这套杠杆组件的安装基准是端座中心的转轴孔,安装时转轴孔与Z轴操作输出轴保持同轴,杠杆臂弯转角度经过精准计算,在全行程转动范围内,臂身不会与铣床床身的主轴箱外罩、进给电机壳体等周边部件发生干涉,下方的触发块安装位置可根据实际行程需求做小范围调整,适配不同行程规格的同系列铣床。在实际加工场景中,这套组件既可以配合自动进给做手动微补偿,也可以在对刀、单件小批量修配加工时完全手动操作Z轴进给,触发块与限位开关的配合精度直接决定了Z轴超程保护的可靠性,设计时特意将触发块的安装面设置在杠杆臂的下方居中位置,保证杠杆转动到极限角度时,触发块能垂直压下限位开关的触头,不会出现斜向挤压导致开关触头偏磨损坏的问题。杠杆臂的长度经过力学测算,操作人员在手柄端施加5N左右的操作力,即可在转轴端输出足够触发进给离合器的力矩,同时不会因为力臂过长导致操作过量,兼顾了操作省力性与微调精度。
