手动驱动式卷材展开辊支撑调节机构

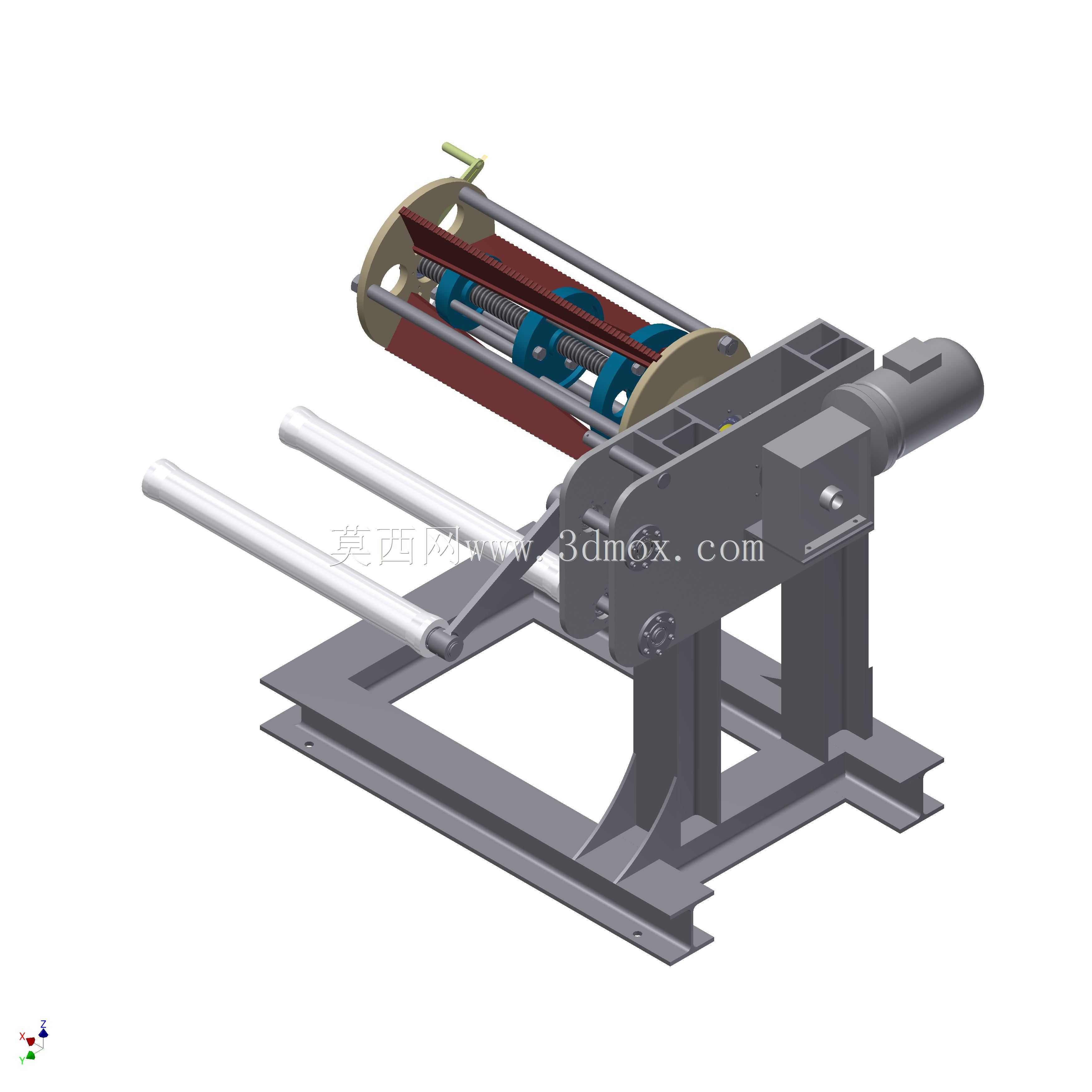

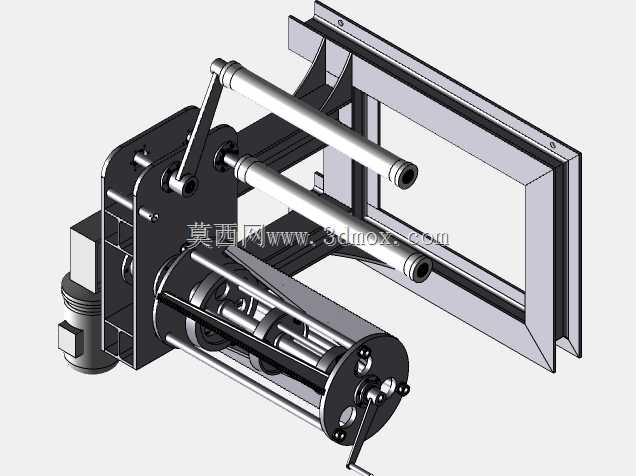

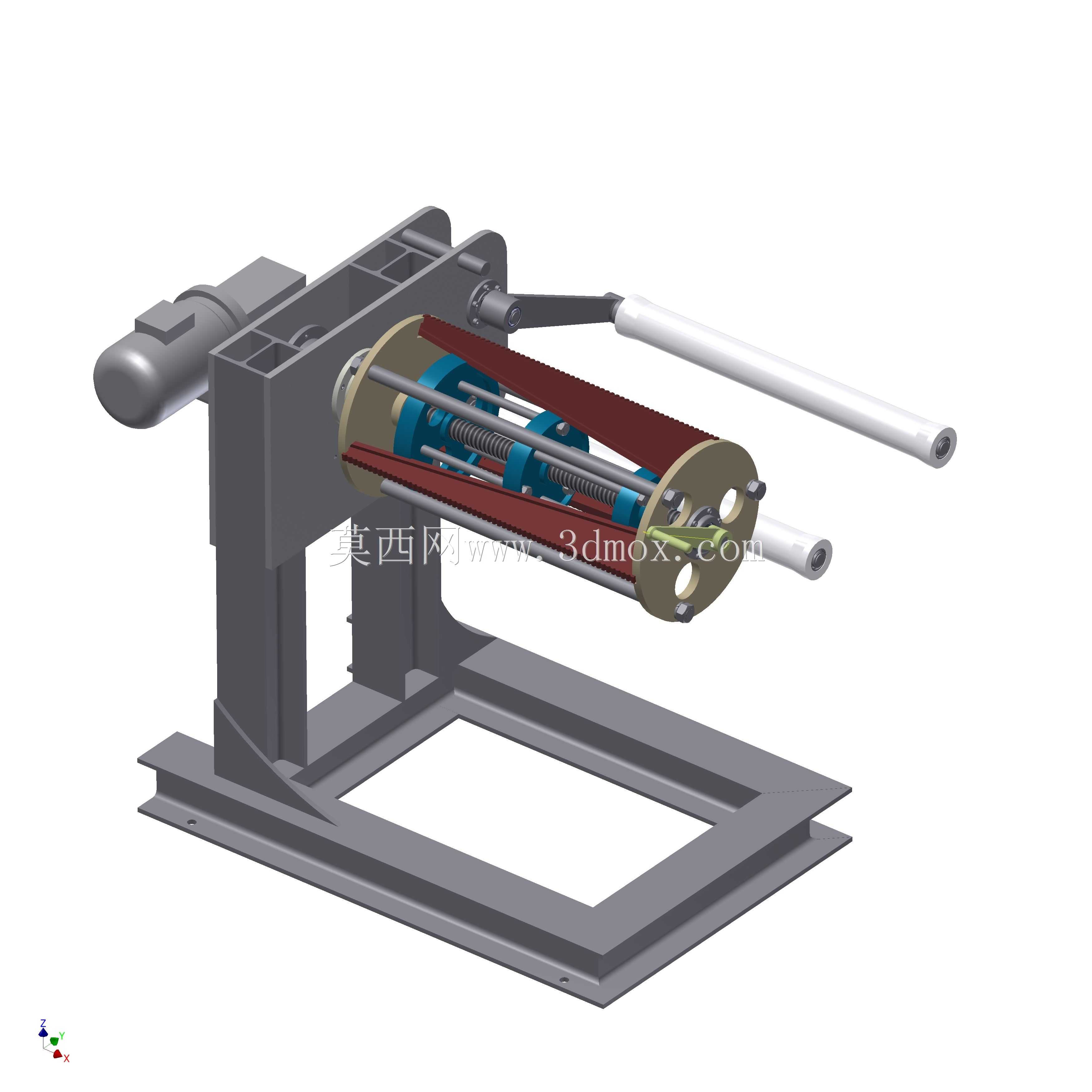

该机构主要应用于卷材加工生产线的放料工位，适配薄膜、薄金属带、纸卷等卷状物料的开卷供料环节，可在分切、覆膜、印刷、卷绕成型等工序前段承担料卷支撑与幅面展开的核心作用，解决窄幅卷材开卷过程中易跑偏、张力不均导致的物料起皱、拉伸变形问题。从结构设计来看，整体采用方管焊接成型的落地式机架作为承载基础，机架底部预留标准安装孔位，可直接通过螺栓固定在生产线进料端的设备台面上，安装时需保证辊轴轴线与后续牵引辊的轴线平行度公差控制在0.1mm/m范围内，避免物料走偏。核心执行部分为多杆联动的胀紧调节结构，通过端部的白色操作手柄驱动内部丝杆传动，带动周向均匀分布的支撑胀条沿径向同步伸缩，可适配不同内径规格的卷料芯管，装料时只需收缩胀条套入料卷，扳动手柄即可完成胀紧固定，无需额外工装辅助，换卷操作耗时较传统螺母锁紧结构缩短60%以上。机构侧部搭载的驱动电机可配合生产线线速实现主动放料，也可断开动力连接切换为手动模式，适配小批量试生产、设备调试阶段的低速送料需求。设计过程中重点考虑了动平衡性能，旋转组件的同轴度公差严格控制在0.05mm以内，高速运转时无明显径向跳动，支撑胀条表面做滚花防滑处理，避免料卷芯管与支撑面打滑造成的送料滞后。机架的立式布局充分压缩了横向安装空间，整体安装边界宽度控制在450mm以内，可直接嵌入紧凑型生产线的进料段，无需对原有设备布局做大幅改造。周向分布的导向杆既承担胀条的运动导向作用，也可在料卷幅宽变化时调整轴向限位位置，适配100-300mm幅宽范围内的卷料加工需求，整体结构无复杂液压、气动元件，日常维护仅需定期对丝杆、导向杆加注润滑脂即可，故障率远低于同类型自动胀紧机构，适合中小型加工企业的常规生产线配套使用。
