ATV专用轻型CNC加工前轮轮毂结构

这款轮毂的设计初衷是适配全地形车的前轮承载与转向需求，在非铺装路面行驶时，前轮需要同时承担导向、承载、冲击缓冲的多重作用，因此结构设计上优先兼顾轻量化与结构强度。从安装边界来看，中心通孔适配常规ATV前轮轴径，周向分布的安装耳位预留了标准螺栓过孔，可直接匹配原厂转向节的安装点位，无需额外改制转接法兰，圆盘安装位的平面度公差控制在0.05mm以内，保证制动盘装配后不会出现端面跳动超差的问题，避免制动时出现抖动异响。

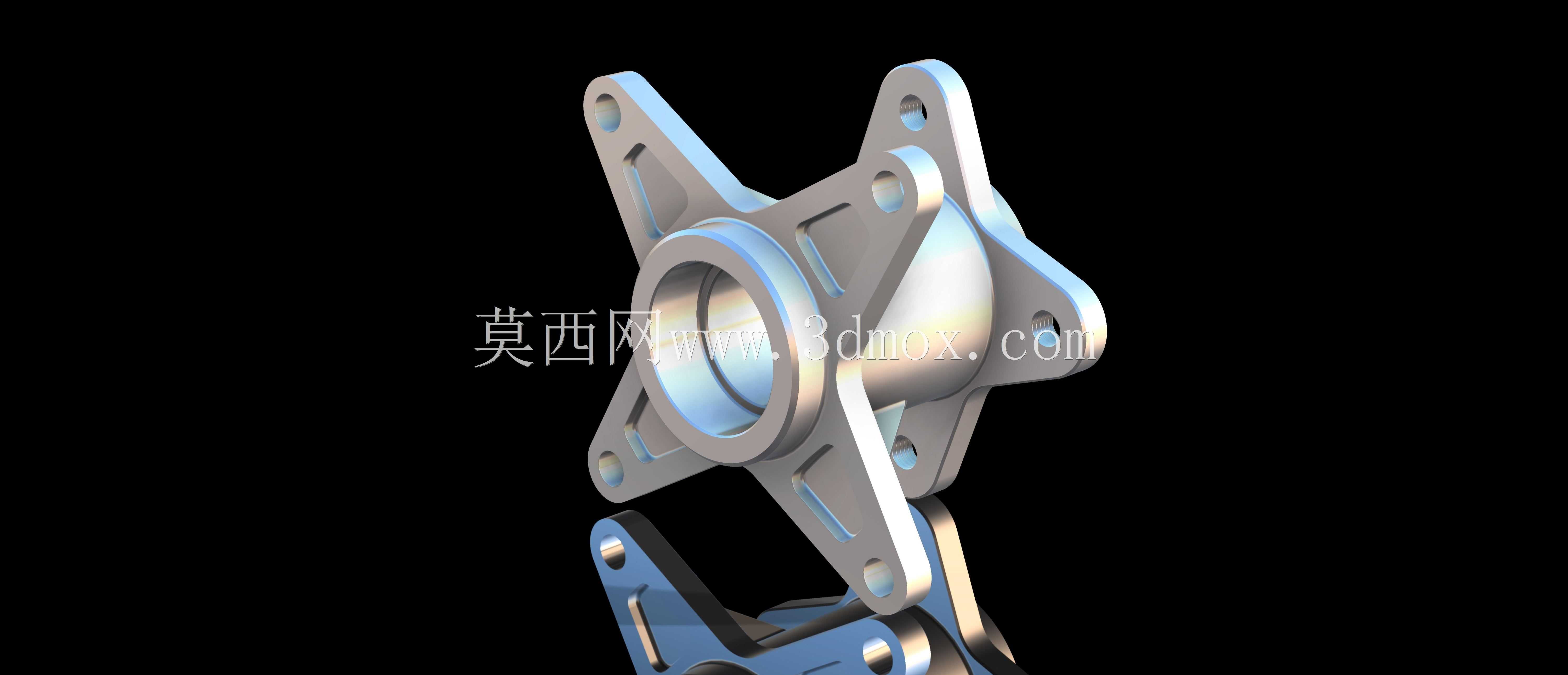

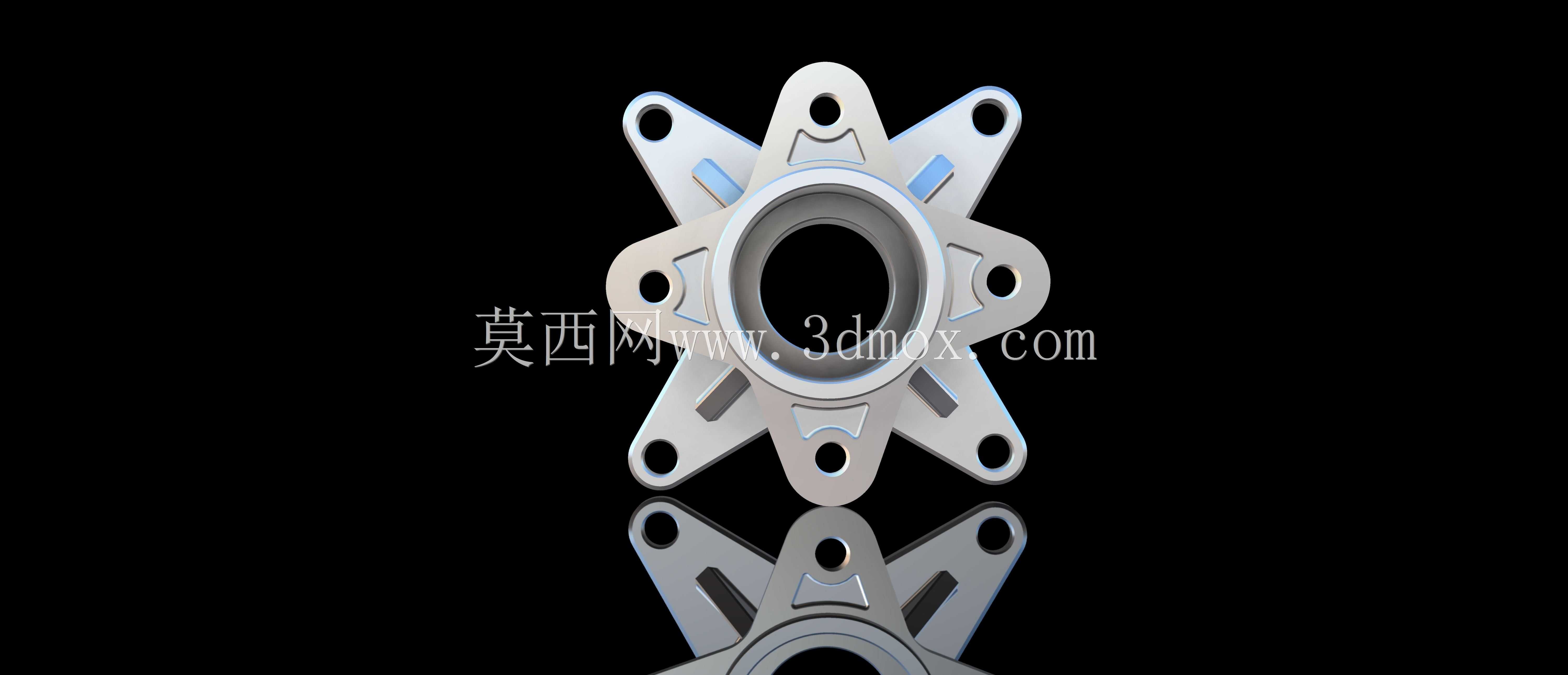

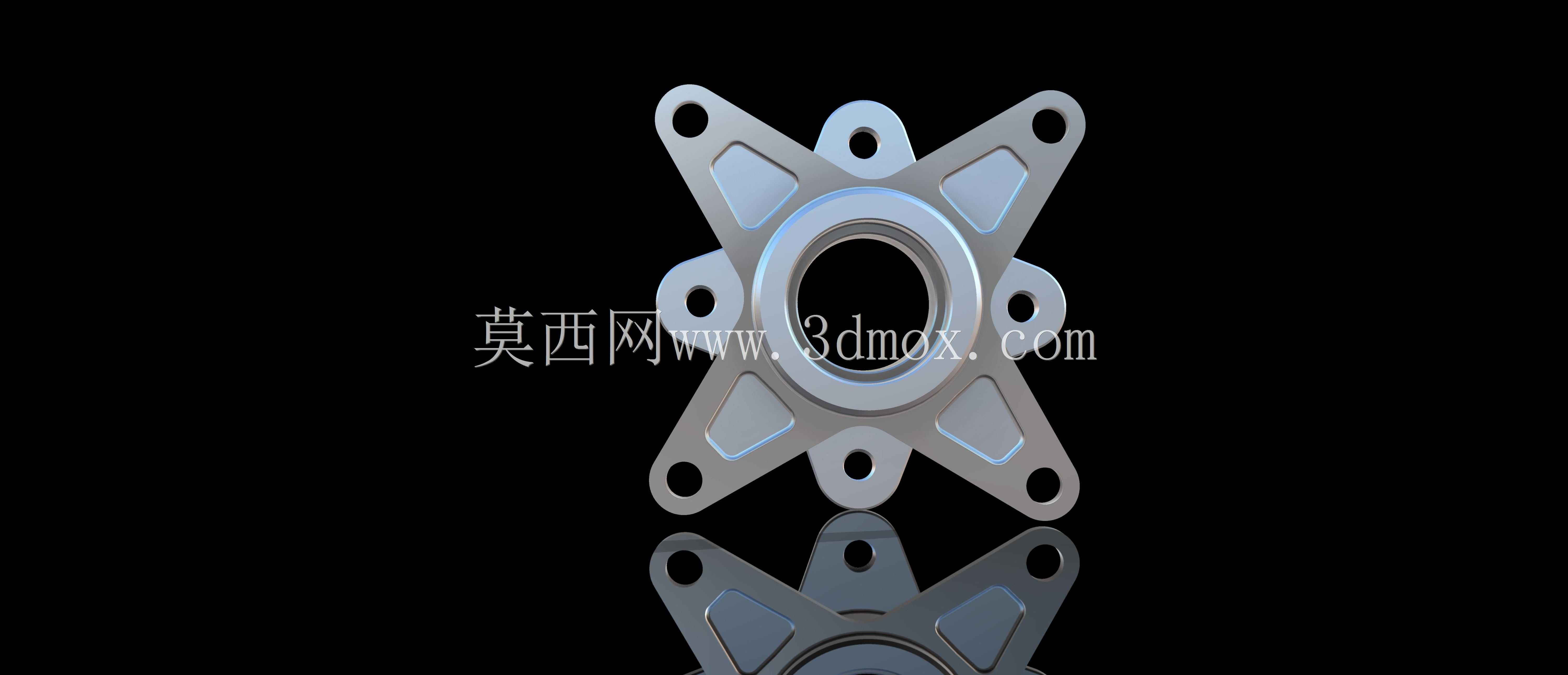

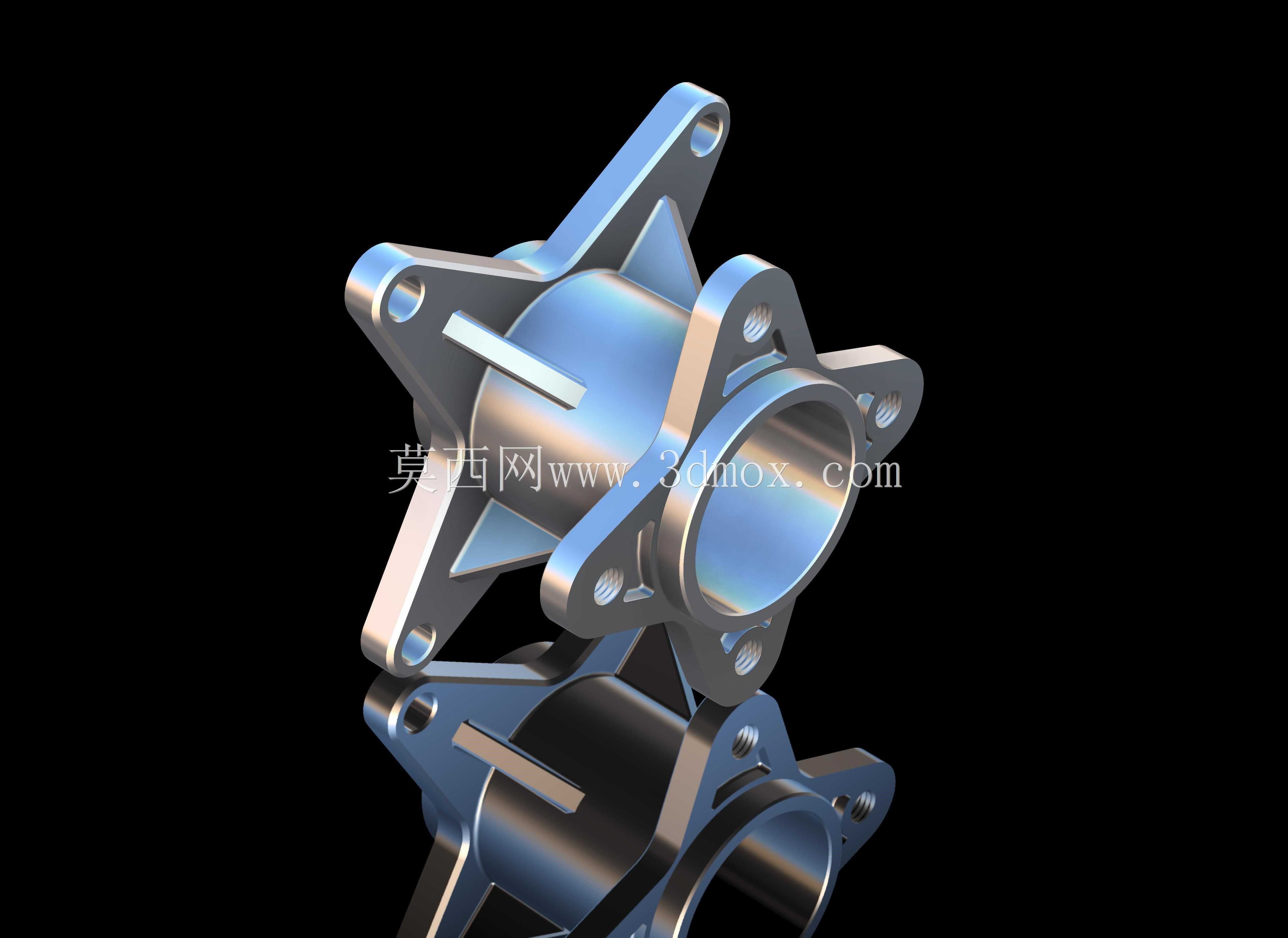

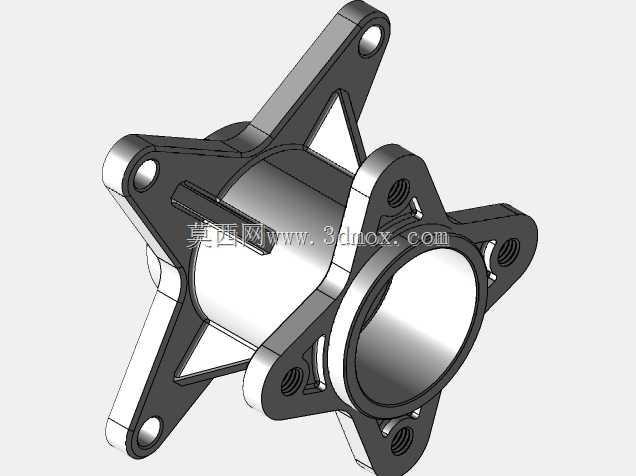

整体采用星型五辐支撑结构，辐条之间做了大尺寸镂空处理，在保证辐条根部抗弯截面模量的前提下尽可能去除冗余材料，相比同规格铸造轮毂减重可达35%左右，降低非簧载质量的同时，能有效提升悬挂系统的响应速度，在颠簸路面行驶时轮胎的贴地性能更好。CNC一体加工的成型方式让材料内部组织保持连续，不存在铸造件常见的气孔、缩松缺陷，辐条与中心筒体的过渡位置做了大圆弧倒角处理，分散应力集中点，在承受侧向冲击时不会出现应力断裂的问题。

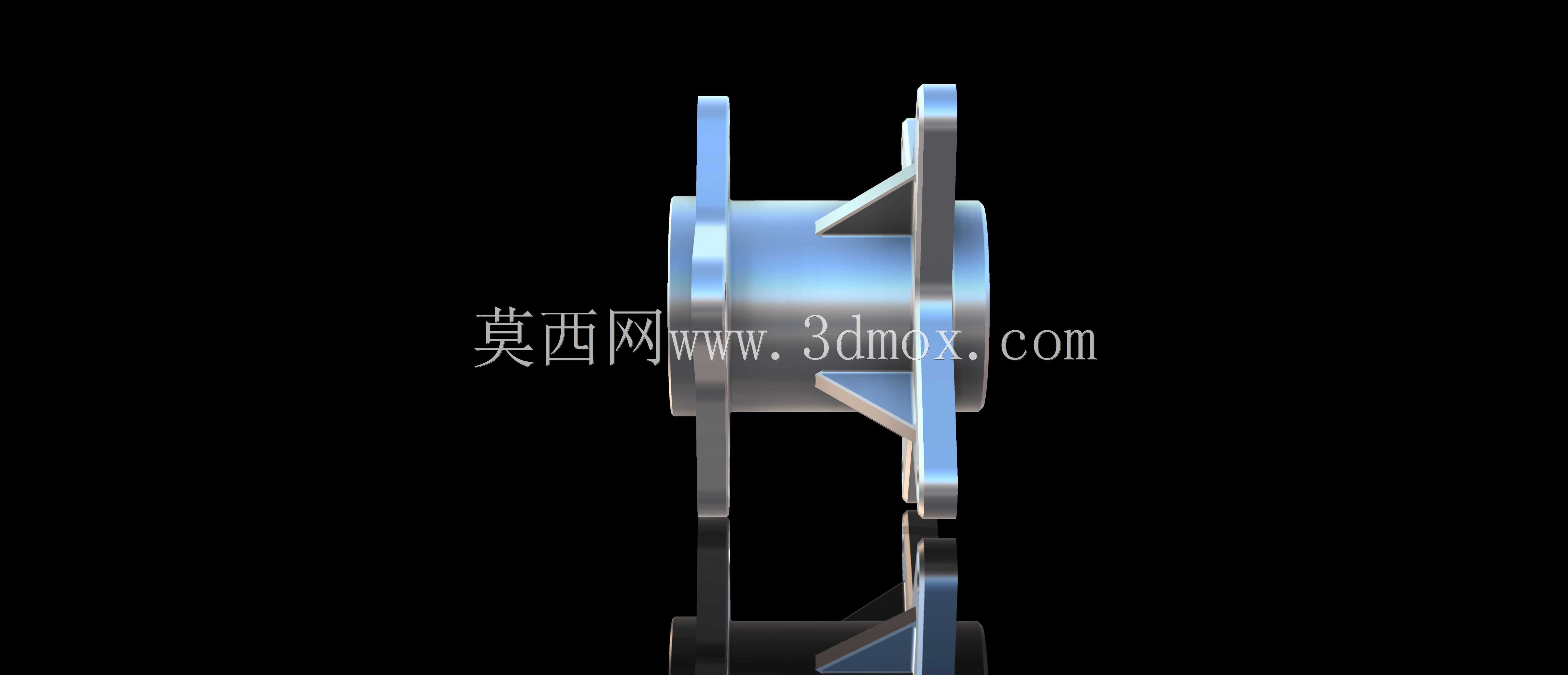

实际使用场景中，这类轮毂多用于休闲越野ATV、场地竞技卡丁车的前轮装配，转向时轮毂的安装耳位直接传递转向拉杆的作用力，因此每个安装孔位周边都做了局部加厚处理，螺栓压紧面预留了沉台，避免螺栓头突出与周边转向拉杆、制动卡钳发生运动干涉。中心筒体的内壁做了高精度镗削处理，可直接适配免维护轮毂轴承的压装需求，压装后轴承的同轴度公差可控制在0.02mm以内，保证车轮高速转动时的动平衡性能，减少行驶过程中的滚动阻力。

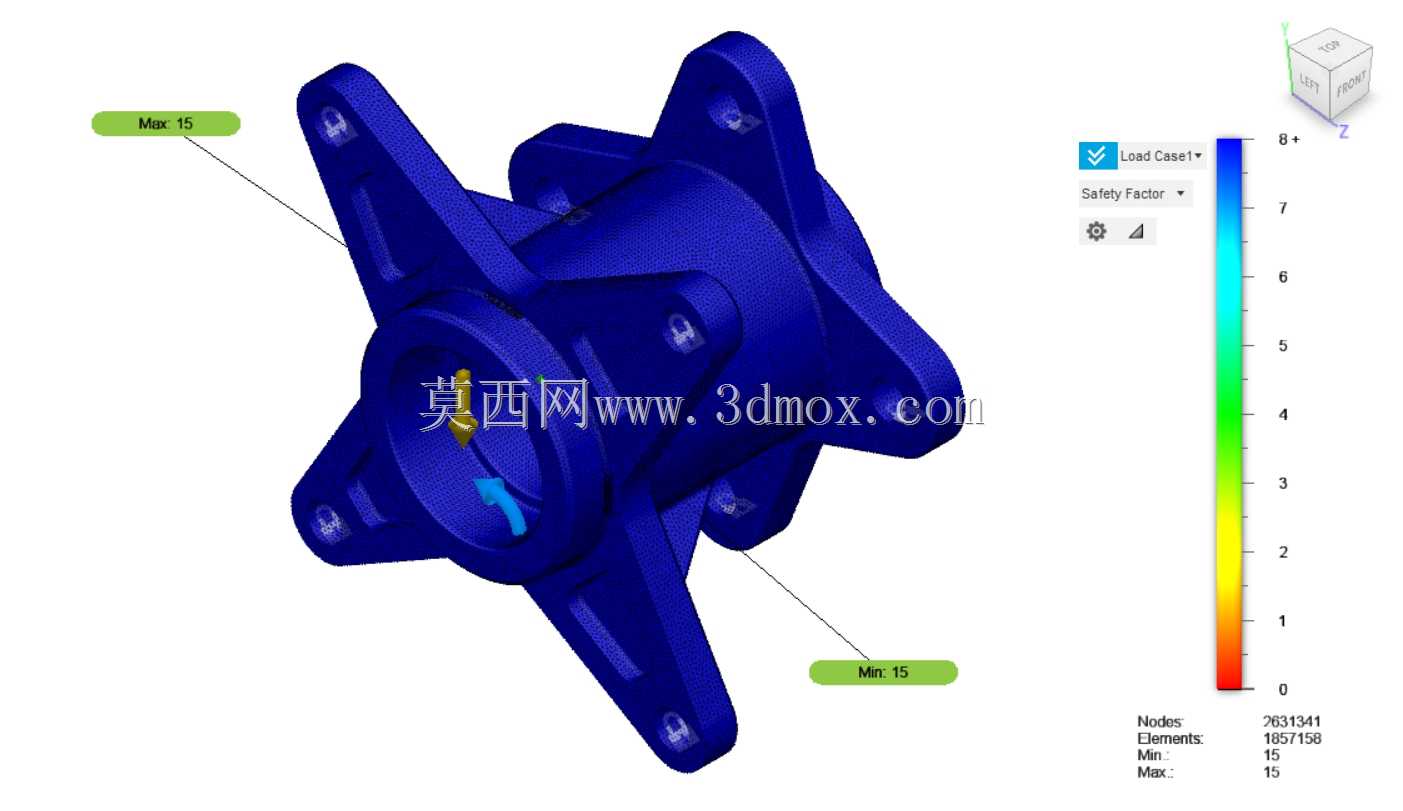

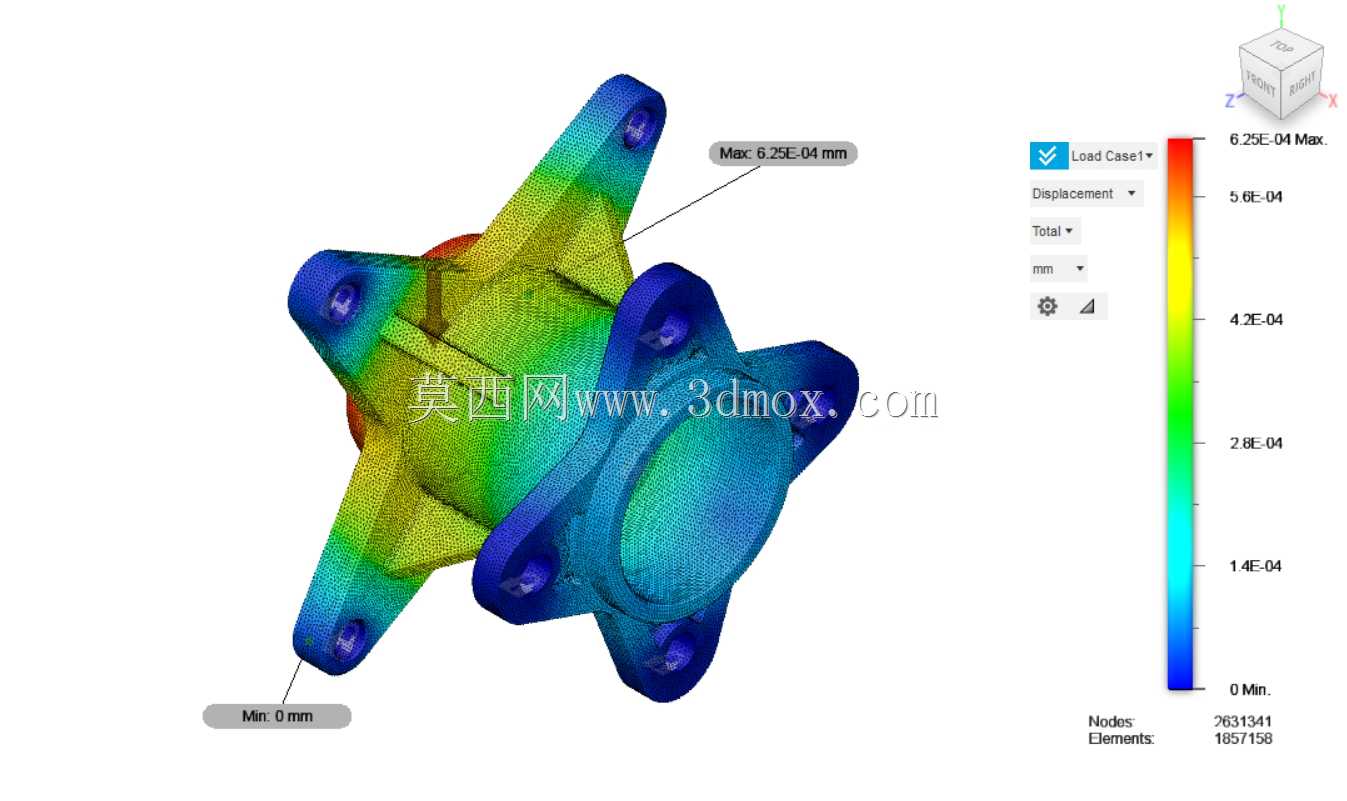

设计阶段通过有限元仿真对不同工况做了校核，包括垂直满载冲击、侧向转向过载、制动扭矩传递三个核心工况，在1.5倍额定载荷下结构最大应力远低于铝合金材料的屈服强度，安全系数预留充足。外形轮廓上所有外露棱边都做了R2以上的圆角处理，既避免加工后锐边划手，也能减少应力集中，同时在装配轮胎时不会损伤胎圈密封面。轮毂的安装节圆直径、中心孔尺寸、螺栓孔规格都遵循行业通用的ATV前轮安装标准，可直接替换同规格原厂轮毂，适配市面上多数排量在250cc-500cc区间的全地形车型，也可根据需求调整辐条厚度适配更高载荷的特种作业ATV使用。
