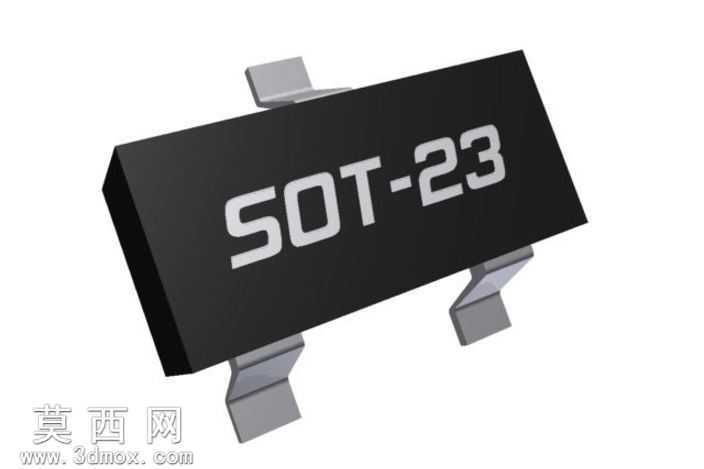

SOT23贴片式半导体封装三维结构模型

本模型为SOT23贴片式半导体封装的高精度三维建模成果，建模过程严格遵循JEDEC标准中SOT23封装的官方尺寸规范，对封装本体、引脚结构进行1:1比例还原，确保模型可直接用于PCB布局仿真、元器件装配干涉校验、电子设备结构设计等实际工程场景。建模阶段首先通过基准面搭建确定封装的核心定位基准，以封装本体中心为坐标原点，依次绘制本体轮廓、引脚定位的草图基准，采用拉伸凸台命令生成黑色塑封本体的基础实体，对本体边缘进行0.1mm半径的圆角处理，还原真实塑封工艺的边角过渡特征，避免尖锐棱角与实际量产产品不符的问题。引脚建模部分单独拆分三个引脚的独立特征，针对SOT23封装引脚特有的鸥翼式弯折结构，采用多段草图配合扫描、折弯特征完成建模，精准还原引脚与塑封本体的嵌合段、外伸弯折段、焊盘接触段的三段式结构，对引脚表面做哑光金属质感的材质处理，模拟真实镀锡引脚的金属色泽与细微磨砂质感，塑封本体则采用哑光黑色工程塑料材质，添加细微的表面颗粒纹理，还原环氧塑封料的真实视觉效果，本体表面的SOT-23标识采用包覆浮雕特征制作，还原丝印标识的轻微凸起质感。模型完成后对所有配合面进行干涉检查，确保引脚与塑封本体的嵌合部位无重叠、无间隙，整体结构的尺寸公差控制在0.02mm以内，符合电子元器件建模的精度要求。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出封装本体的立体感与引脚的金属反光层次，辅助光源补全暗部细节，避免塑封本体暗部死黑，背景采用纯白色突出模型主体，最终渲染效果清晰展现SOT23封装的外观特征与结构细节，可用于电子元器件教学演示、产品手册配图、PCB设计辅助参考等多种用途，模型结构拆分合理，可根据需求单独导出引脚或本体部分进行二次编辑，适配不同三维软件的使用需求。
