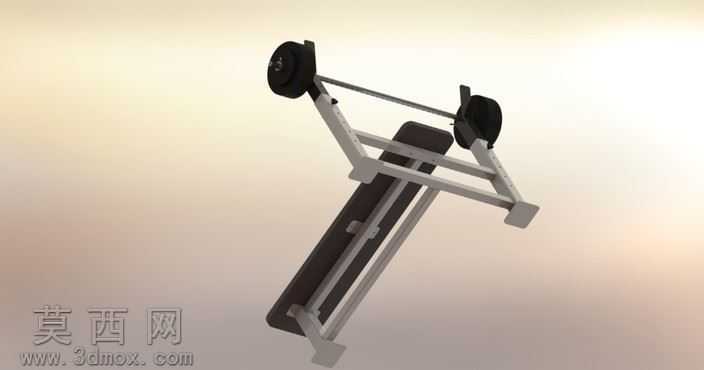

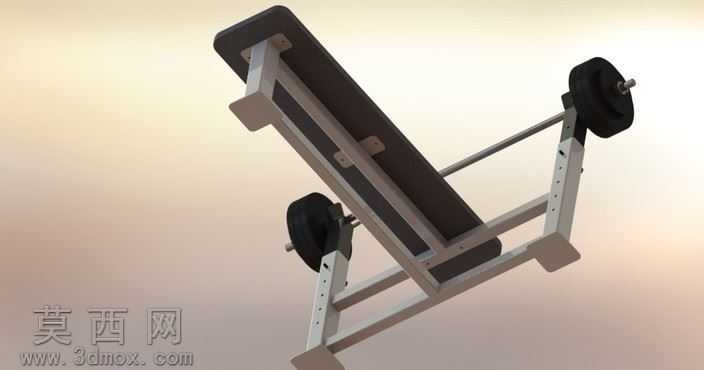

平卧推举健身训练器械三维结构模型

本模型为平卧推举力量训练器械的三维数字化模型，采用SolidWorks软件完成全参数化建模，整体结构遵循商用健身器械的人机工程设计规范，可直接用于产品结构验证、渲染展示与生产参考。建模过程中首先完成基准坐标系搭建，以训练凳面的中心位置为全局基准，依次拆分出凳面支撑框架、立式立柱、杠铃承托挂位、底部稳定支架四个核心子装配模块，所有零件均采用实体特征建模，通过拉伸、切除、扫描、圆角等基础特征完成结构搭建，未使用冗余的曲面修补特征，保证模型特征树清晰可编辑，各零件间的配合关系完全符合实际装配逻辑，同轴、重合、平行等配合约束无过定义或欠定义问题。材质与渲染层面，凳面部分采用哑光黑色磨砂橡塑材质模拟实际健身凳的PU发泡软垫质感，调整材质的粗糙度参数至0.7、反射率0.1，还原软垫的防滑哑光特性；金属框架部分采用拉丝不锈钢材质，设置细微的横向拉丝纹理贴图，金属反射强度调整为0.6，搭配环境HDR贴图实现真实的金属反光效果；杠铃杆采用镀铬亮面金属材质，配重片采用黑色铸铁搭配金属外圈的分层材质，渲染输出时采用三点布光方案，主光源从斜上方45度投射，辅光源补全底部阴影细节，轮廓光勾勒金属框架的边缘线条，最终渲染图清晰呈现器械的整体结构与材质质感。结构设计层面，底部支架采用加宽的矩形方管焊接结构，前后延伸的支撑脚保证器械使用时的抗倾覆稳定性，两侧立式立柱上设计有等间距的高度调节孔位，可根据使用者的身高、训练动作调整杠铃承托挂位的高度，适配不同臂长人群的训练需求；凳面采用符合人体背部曲线的微弧造型，下方的支撑框架采用三角加强筋结构，保证大重量承重下的结构刚性，杠铃承托挂钩采用向上倾斜的防脱设计，避免训练过程中杠铃意外滑落造成安全隐患。整体建模过程严格遵循健身器械的实际生产尺寸比例，所有管材的壁厚、连接位置的焊接余量、调节孔位的间距均参考行业通用标准，模型可直接导出工程图用于生产下料，也可导入渲染软件完成商业宣传素材的制作。
