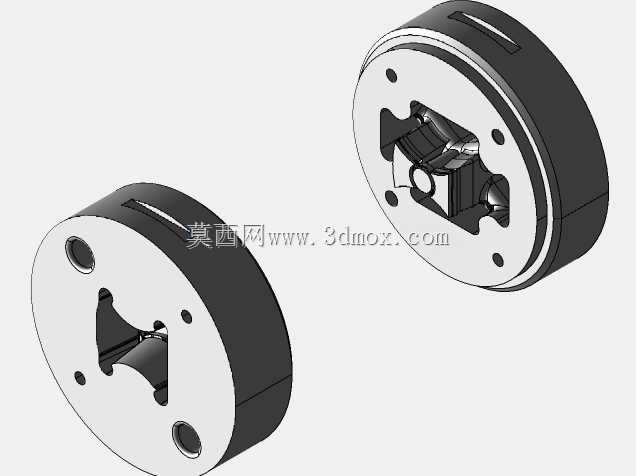

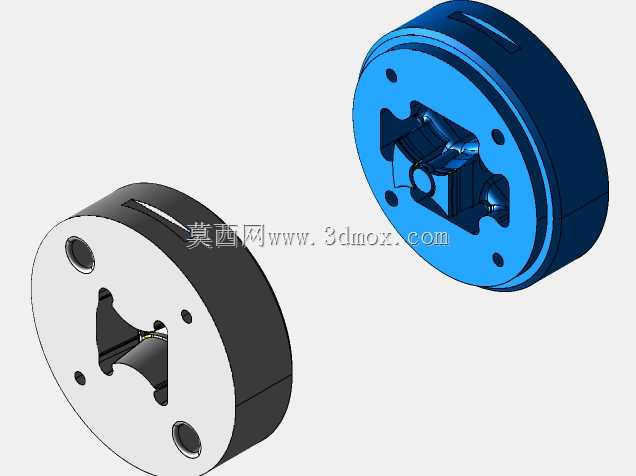

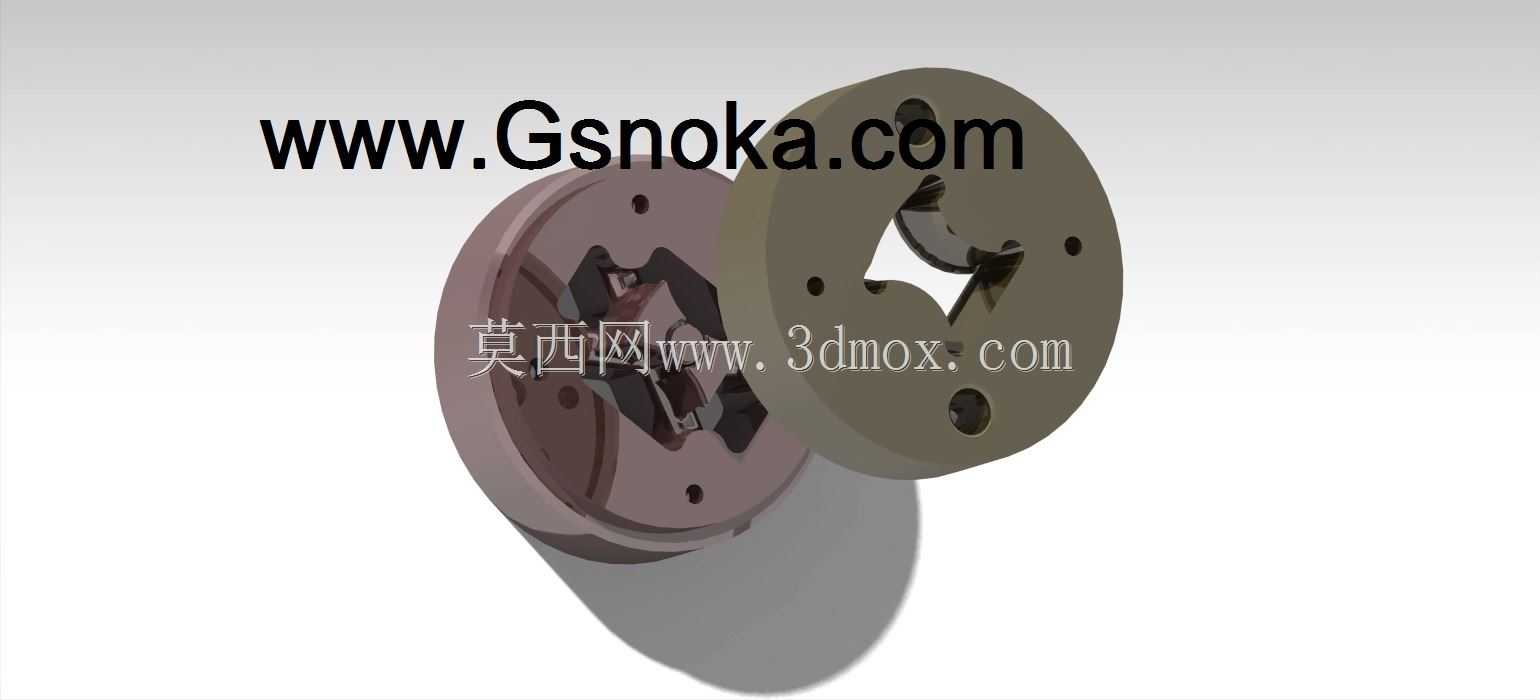

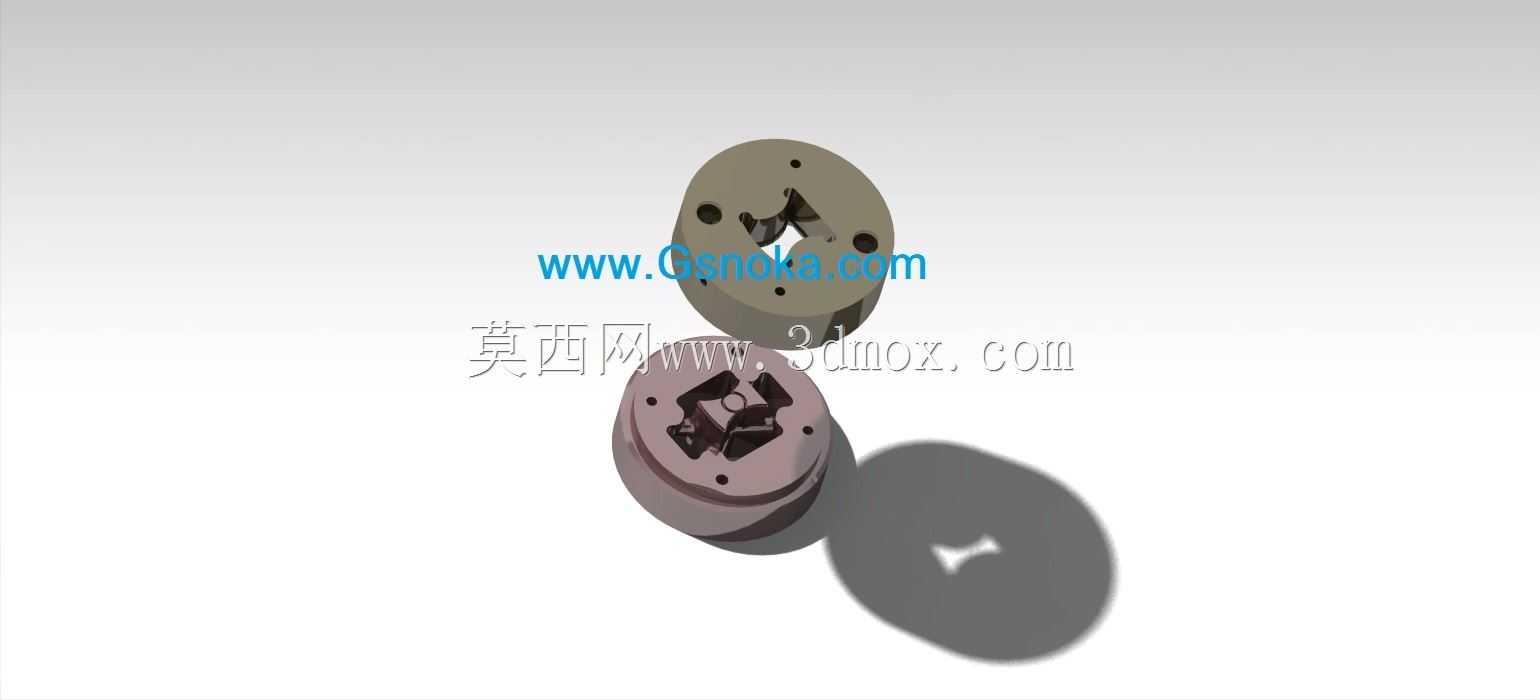

挤压铝型材散热器成型模具结构设计

这套挤压成型模具是针对大功率电子设备用铝型材散热器开发的专用工装，日常在铝型材挤压生产线上承担型材截面成型的核心功能，直接决定散热器型材的齿形精度、壁厚均匀性与成型合格率。从实际生产场景来看，这类模具适配常规卧式铝挤压机，安装时需匹配挤压机模座的定位止口尺寸，模芯与分流孔的同轴度公差需控制在0.02mm以内，避免成型过程中出现型材偏壁、齿形扭曲的问题。

设计过程中首先要匹配散热器的散热需求，对应型材的散热齿高、齿间距、齿厚参数，在模具工作带位置做差异化长度设计：齿尖位置工作带适当缩短，保证铝料流速均匀，避免齿部填充不足出现缺料；型材壁厚较厚的基板位置工作带适当延长，平衡不同位置的铝料流动阻力，防止成型后型材出现扭拧、波浪变形。模具的分流孔采用对称式布局，对应散热器的截面形状做等面积分流设计，保证每个散热齿对应的进料量一致，减少挤压过程中模具承受的偏载力，延长模具使用寿命。

从安装边界来看，模具外径适配常用630吨至1000吨挤压机的模座安装尺寸，模具厚度预留足够的工作带修模余量，生产过程中可根据实际出料状态对工作带进行打磨调整，无需整体更换模具。模具的出料端面设计有专用的导向倒角，避免型材出料时被模具端面刮伤，影响表面质量。实际生产中，这类模具成型的铝型材散热器，可直接切割后用于光伏逆变器、工业伺服驱动器、大功率电源模块等设备的散热结构，型材的平面度、直线度可直接满足后续机加工与表面处理的要求，无需额外校形工序。

模具的模芯与模套采用过盈配合装配，配合面的粗糙度控制在Ra0.8以内，避免挤压过程中铝料窜入配合间隙造成飞边。分流桥的位置做了圆角过渡处理，减少铝料流动阻力的同时，提升分流桥的结构强度，避免长期承受高压铝料冲击出现桥部断裂的问题。针对散热器型材多薄壁齿的结构特点，模具工作带的出口位置做了0.1mm的倒锥设计，防止型材冷却收缩时卡在工作带内，影响连续生产效率。
