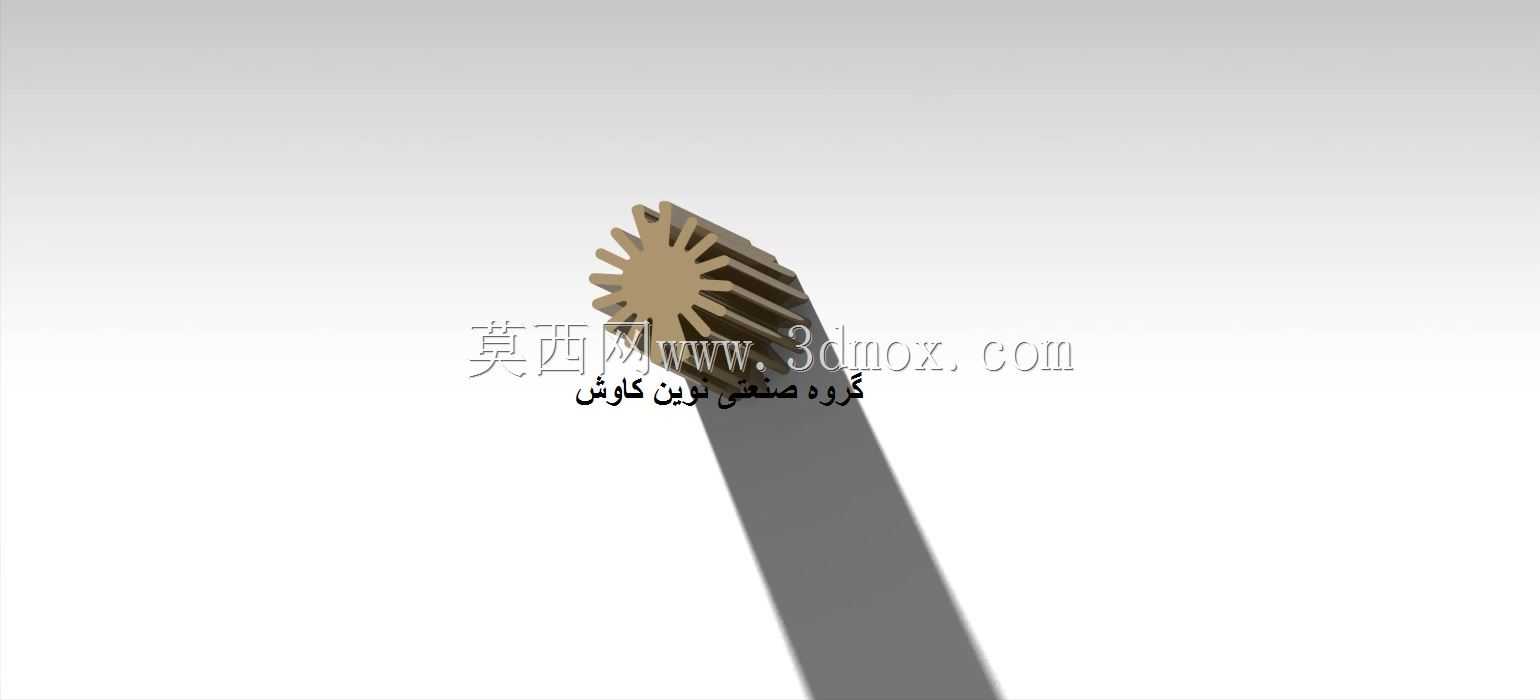

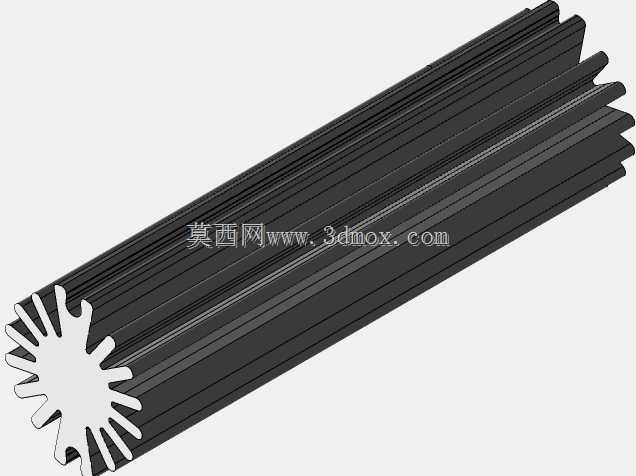

径向多鳍片铝合金散热构件结构设计

这类径向排布鳍片的铝合金散热构件，常被应用在小功率LED照明模组、低功耗工控主板、小型功率半导体器件的被动散热场景中，无需搭配强制风冷风扇即可完成热量的持续导出，在对噪音控制有要求的嵌入式设备、户外小型通讯终端、民用照明产品里应用十分普遍。从结构设计逻辑来看，该构件采用中心圆柱基体加周向均匀放射鳍片的布局，中心基体预留了与发热源贴合的平整安装端面，安装时可通过导热硅脂填充接触面间隙，将发热器件工作产生的热量快速传导至整个基体，再通过周向分布的鳍片增大与空气的接触面积，依靠自然空气对流完成热量交换。设计过程中需要平衡鳍片数量、鳍片厚度与鳍片间距的关系：鳍片过密会导致相邻鳍片间的空气流动阻力增大，对流换热效率下降；鳍片过薄则会提升挤压成型的工艺难度，同时运输安装过程中容易出现鳍片弯折变形的问题；鳍片间距过大则会浪费径向空间，无法在有限的外形尺寸内最大化散热面积。该构件的安装边界以中心圆柱的轴线为基准，所有鳍片的外轮廓形成统一的圆柱包络面，方便在设计整机结构时预留匹配的圆形安装腔体，中心基体可根据实际安装需求加工螺纹孔或者穿丝孔，通过螺钉压合或者胶粘的方式与发热源固定，部分应用场景也会在中心基体加工内孔，套接在柱状发热元件的外表面完成装配。从材料选择角度，采用铝合金作为基材一方面是利用铝材质较高的导热系数，保证热量从基体到鳍片末端的传导效率，另一方面铝合金密度低，能控制整个散热构件的重量，避免对安装基板造成过大的载荷，同时铝合金的挤压成型工艺成熟，这类放射状鳍片结构可以通过一次挤压成型得到长型材，再根据实际需要的散热功率切割成对应长度的单体，加工成本可控，适合批量生产应用。在实际选型过程中，需要根据发热器件的持续热耗计算所需的总散热面积，再匹配对应长度、对应鳍片数量的该类散热构件，同时要确认安装位置的空气流通条件，若安装位置处于密闭腔体内部，还需要适当增大选型的散热冗余量，避免热量积聚导致器件工作温度超出额定范围。
