户外露营便携火箭炉结构设计方案

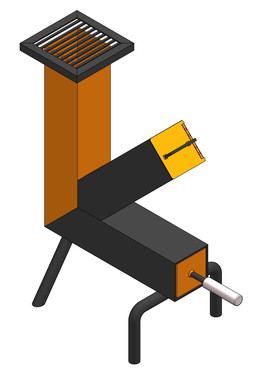

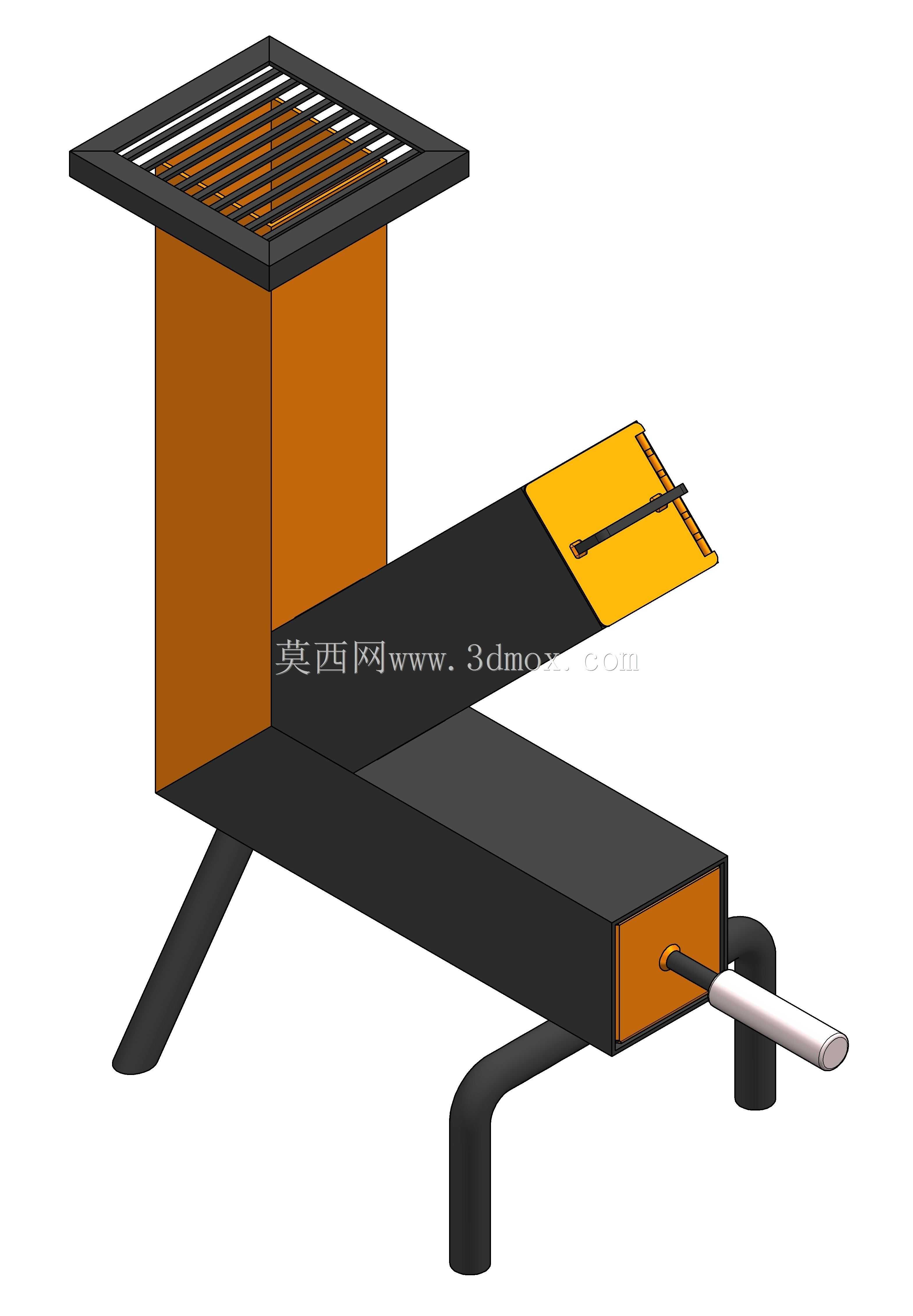

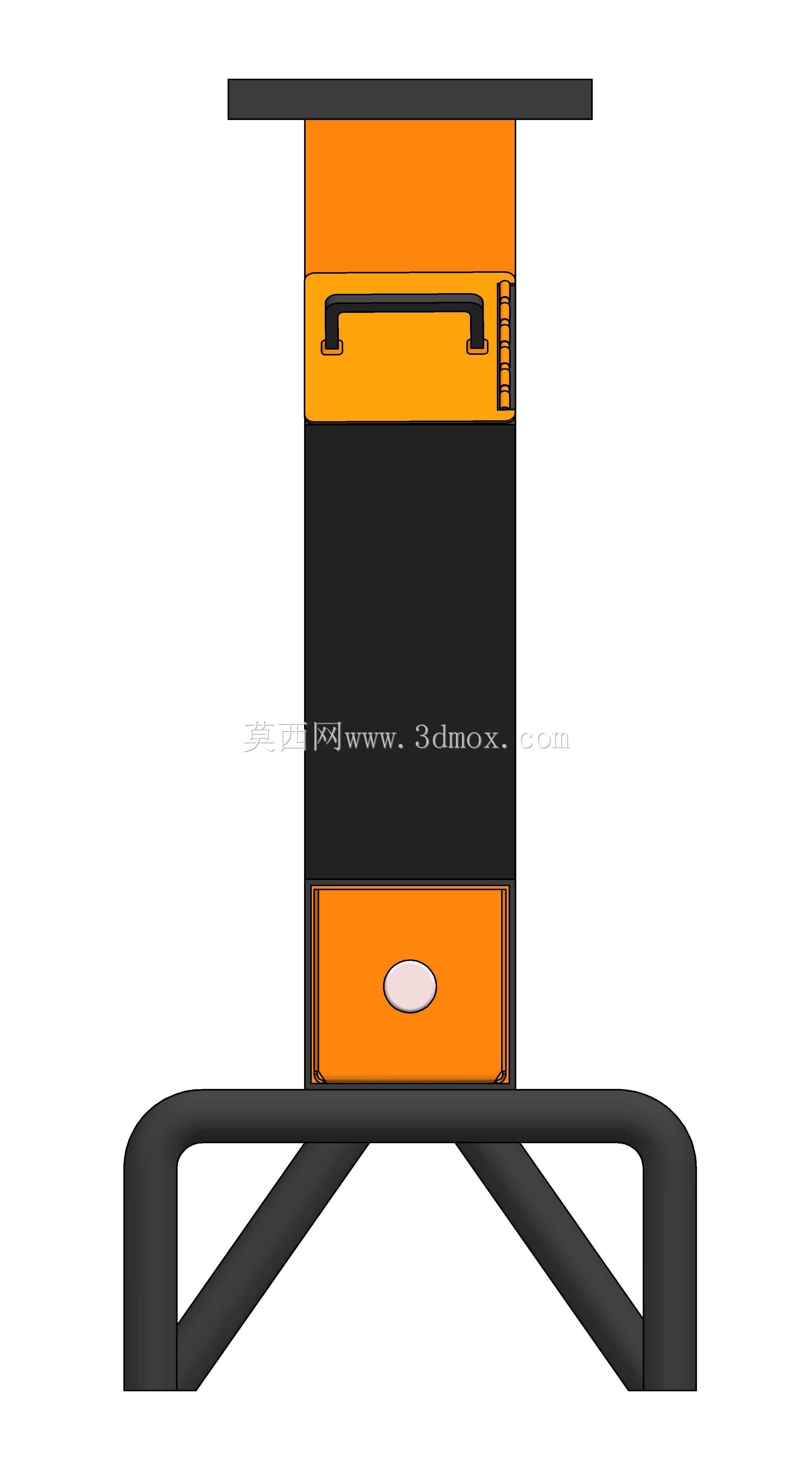

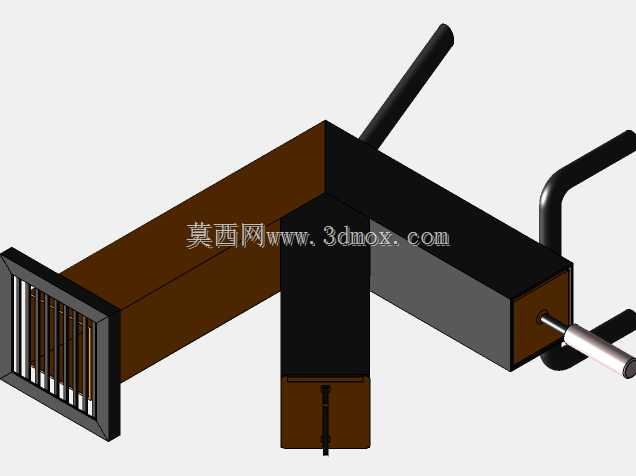

这款火箭炉的结构设计围绕户外野营、庭院休闲烧烤、应急野外炊事等场景展开，核心解决传统户外炉具体积大、燃料适配性差、燃烧效率低的实际使用痛点。从结构布局来看，整体采用L型风道加立式燃烧室的经典火箭炉构型，横向延伸的进料通道可适配长度15-20cm的干木柴、生物质颗粒等常见户外燃料，无需提前将燃料裁切至极短尺寸，降低野外使用的准备门槛。进料口设置可翻转的密封挡板，添柴时翻开即可操作，燃烧过程中闭合挡板能够调节进风量，同时避免火星从进料口溅出引发安全隐患，挡板边缘做了折边强化处理，长期开合使用不易出现形变。立式燃烧室采用方形截面设计，内壁预留二次进风孔位，燃烧过程中可引入外部空气与未充分燃烧的烟气混合，实现二次补燃，大幅提升燃烧效率，减少烟气排放，避免使用时烟熏火燎的不适感。燃烧室顶部设置格栅式炉架，格栅间隙控制在12mm，既能够稳定支撑直径12-30cm的锅具、烤盘，也可保证火焰与烟气顺利流通，炉架采用嵌入式安装结构，可直接取出清理积碳，日常维护十分便捷。支撑结构采用三点式支腿设计，其中两支为固定式弯管支腿，一支为可调式伸缩支腿，可适应不平整的户外地面，通过调节支腿长度保证炉体始终处于水平状态，避免锅具倾斜滑落，支腿与炉体主体采用快拆式连接，收纳时可将支腿拆下，进一步缩小整体收纳体积。尾部设置的延伸风道可将燃烧后的高温烟气导向预设方向，避免热量直接朝向操作人员散逸，同时风道末端的风量调节拨片可精准控制进风总量，根据炊事需求调节火力大小，猛火状态可满足快速烧水、大火爆炒的需求，小火状态可实现慢炖、保温的效果。整体结构的安装边界充分考虑户外便携需求，收纳状态下整体尺寸可控制在40cm*20cm*15cm以内，可轻松放入常规露营背包的侧袋或车载储物格，组装过程无需额外工具，所有部件通过插接结构即可完成装配，单人两分钟内即可完成从收纳到使用状态的转换。所有与火焰直接接触的部件均采用耐高温材质设计，燃烧室壁面厚度预留足够的热变形余量，长期高温使用不会出现翘曲、开裂等问题，外露的非燃烧部件做了隔热处理，使用过程中误触也不会造成烫伤，充分考虑户外使用的安全需求。
