户外便携折叠式火箭炉结构设计

这款折叠式火箭炉主要面向户外露营、野外作业、应急救灾等场景设计，作为小型固体燃料燃烧供热设备，可满足户外场景下的炊事、局部取暖需求，适配木柴、固体酒精、生物质颗粒等多种易得燃料，无需依赖燃气罐、电源等配套补给，在无配套基础设施的野外环境下具备极强的环境适配性。

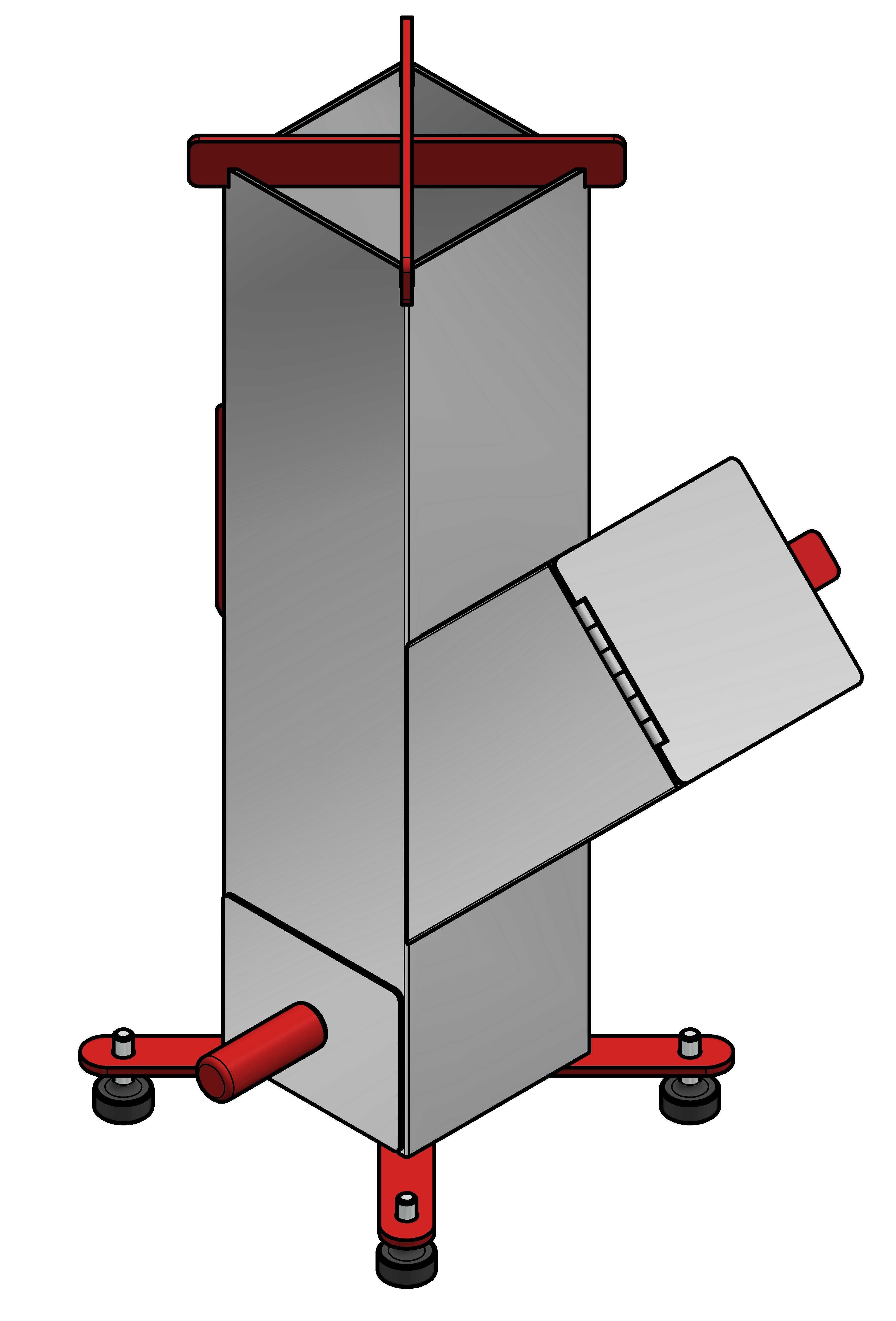

从功能特性来看，该炉具采用立式燃烧室结构，利用火箭炉特有的烟囱效应强化进风，让燃料在燃烧室内实现充分的二次燃烧，大幅提升热效率的同时减少燃烧烟气与积碳产生，相比传统开放式篝火热利用率可提升60%以上，能够在短时间内将炉具上方的炊具加热至所需温度。炉体侧面设置可翻折的置物托板，展开后可临时放置小型炊具、调料容器或待加热食材，无需额外搭配侧边置物架；底部设置三个可独立调节高度的支撑脚，每个支撑脚底部配备防滑减震脚垫，可在砂石、泥地、凹凸不平的岩面等复杂户外地面调整至水平状态，避免炉体倾斜引发的燃料滑落、炊具倾翻风险，支撑脚调节范围可适配最大30度的地面坡度差。

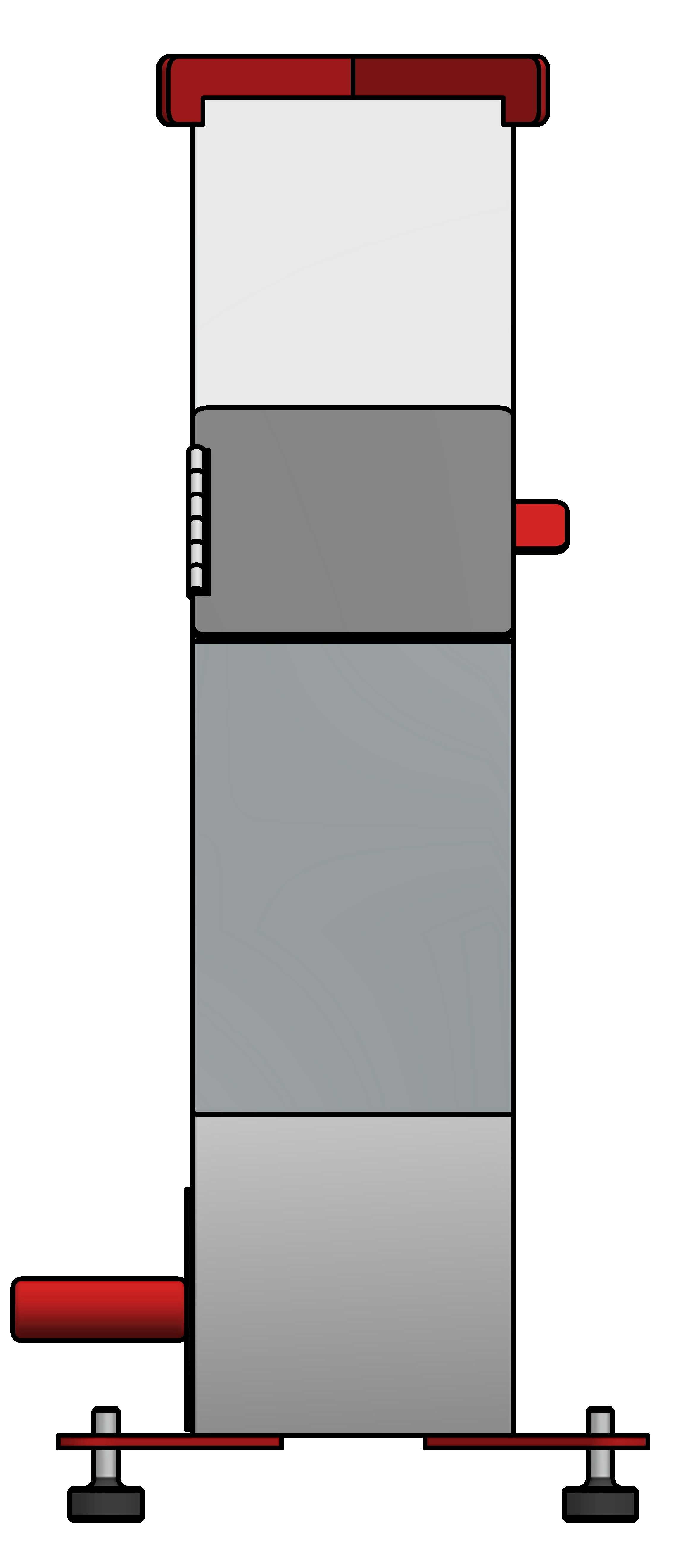

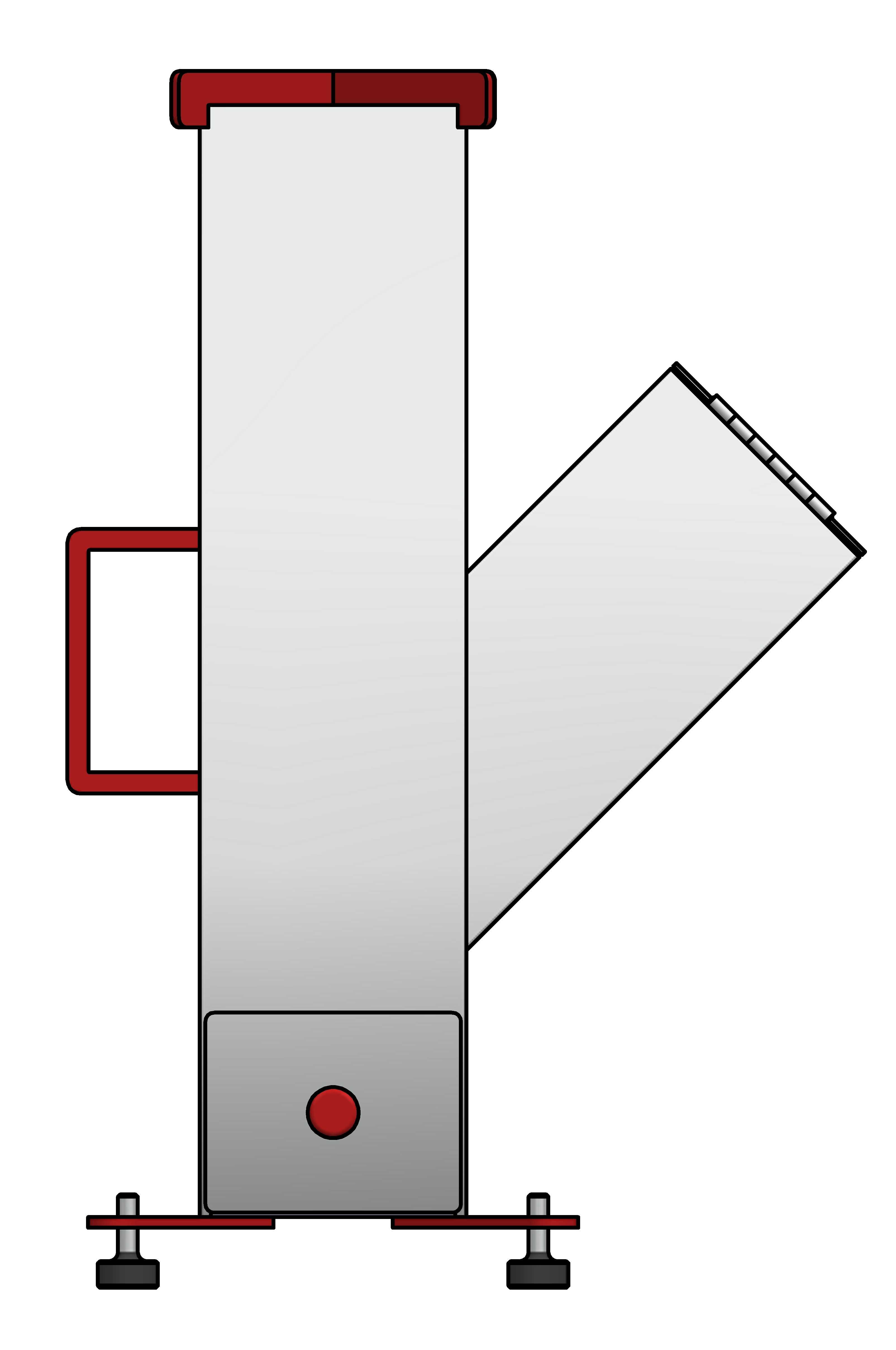

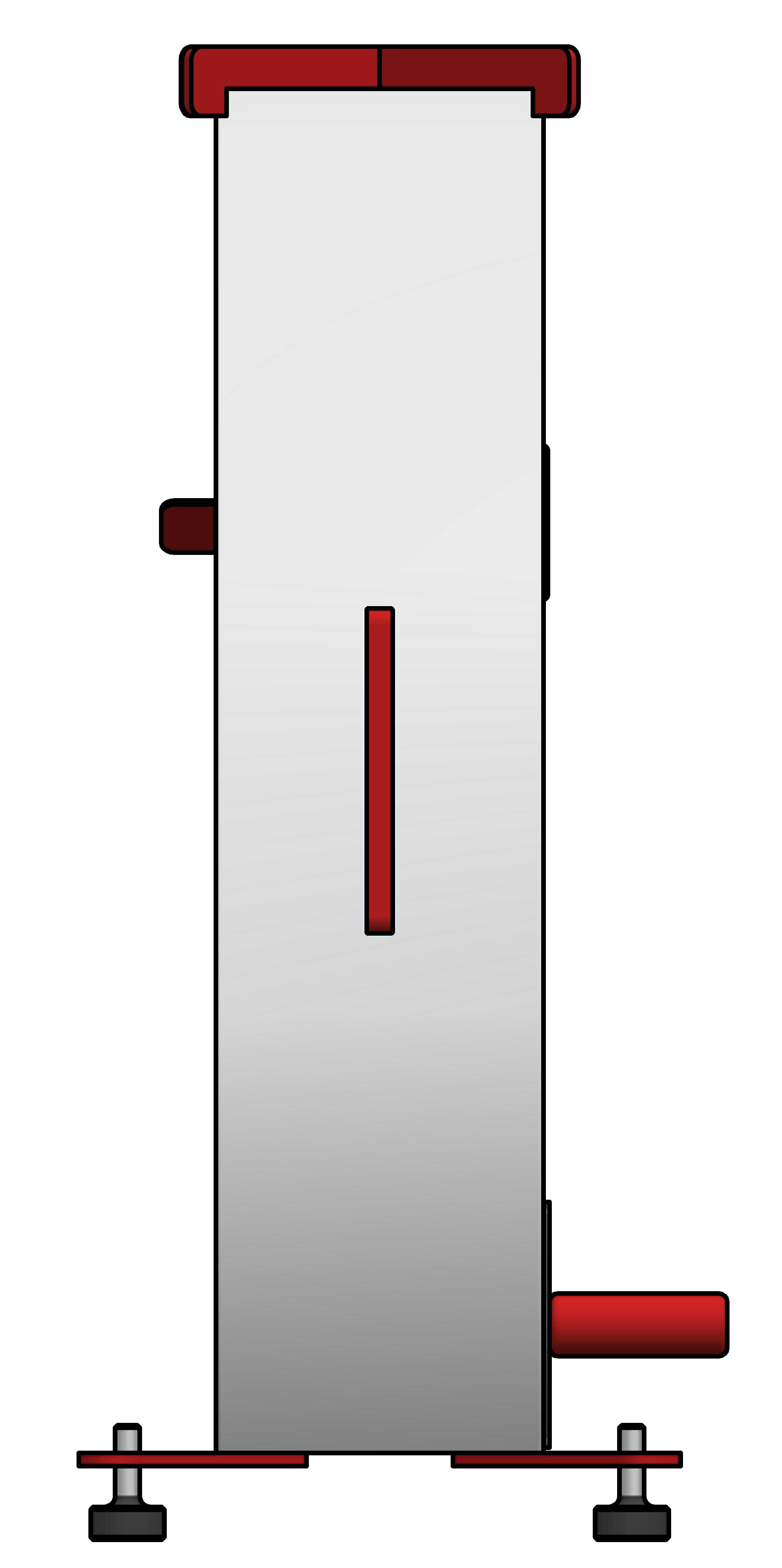

设计思路上整体围绕便携性与易用性做结构优化，所有可活动部件均采用铰接结构实现折叠收纳，顶部的十字形锅架可向下翻折贴合炉体外壁，侧方置物托板可向内翻折收至炉体侧面，底部支撑脚可向上翻转贴靠炉体底部，收纳后整体为规整的长方体形态，可轻松放入户外背包侧袋或露营装备收纳箱，不会出现突出部件剐蹭其他装备的问题。炉体采用分层结构设计，下部为灰斗仓，燃烧后的灰烬可直接落入灰斗，使用结束后待炉体冷却即可抽出灰斗清理积灰，无需整体翻转炉体倾倒，大幅降低使用后的清理难度。

安装边界方面，展开状态下炉体整体占地尺寸约为320mm*280mm，支撑脚展开后最大支撑直径为350mm，可稳定支撑直径120mm-280mm的各类平底炊具，包括露营套锅、烧水壶、小型煎锅等；收纳状态下整体尺寸为180mm*180mm*260mm，占用收纳空间极小，整体自重控制在2kg以内，单人即可轻松携带转移。炉体与燃料接触的内壁采用耐热金属材质，外壁做隔热结构处理，燃烧过程中外壁温度可控制在安全范围内，避免误触引发烫伤，同时减少热量向周边无效散失，进一步提升燃料的利用效率。
