双悬架山地自行车车架结构设计

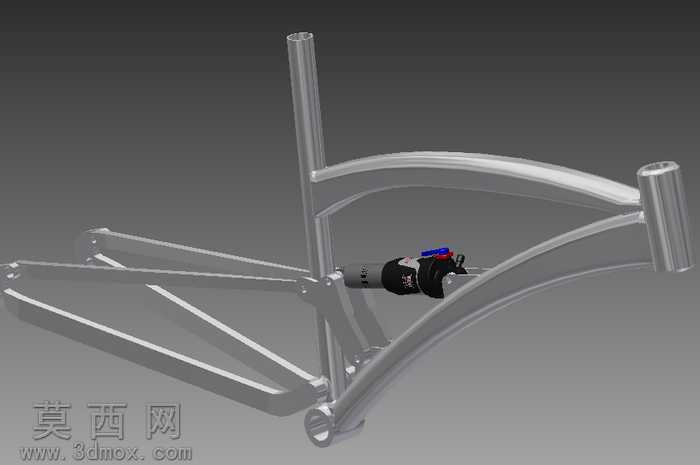

本作品为双悬架结构山地自行车车架三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先基于山地车骑行的受力特性与越野场景需求，梳理车架各杆件的空间拓扑关系，确定头管、座管、下管、后上叉、后下叉以及悬架安装位的核心基准坐标，通过草图绘制逐一定位各管材的截面轮廓与空间走向，利用扫掠、放样等特征命令生成各主体管材的基础实体，针对管材衔接的焊缝位置、安装凸台、螺纹孔位等细节结构，采用拉伸、切除、倒角等命令完成精细化处理，确保各部件的装配间隙符合实际加工公差要求。材质设置阶段，针对车架主体的铝合金管材特性，调配出带有细腻金属磨砂质感的材质参数，调整反射率与粗糙度数值还原真实铝合金管材的哑光金属观感，对后悬架连接位置的阻尼部件，分别为阻尼器外壳赋予黑色工程塑料材质、金属调节旋钮赋予亮面镀铬材质、密封胶圈赋予橡胶材质，通过分层材质赋值让不同部件的质感区分清晰，提升模型的真实度。渲染阶段采用三点布光方案，主光源模拟户外自然光从侧上方投射，勾勒出车架管材的曲面轮廓与结构线条，辅助光源补充暗部细节避免结构阴影过深丢失细节，背光源打亮车架边缘轮廓，增强模型与背景的层次感，最终渲染效果清晰呈现出双悬架车架的结构特点。设计思路上，本款车架针对山地越野场景的减震需求，预留了后减震器的标准安装位，前后三角的杆件角度经过反复调整，兼顾骑行时的踩踏刚性与颠簸路面的滤震性能，各安装位的尺寸严格适配标准山地车配件规格，包括头管适配标准锥管前叉、座管适配常规口径座杆、后叉开档符合通用山地车轮组安装标准，后悬架的连接转轴位置经过运动仿真验证，确保减震行程内不存在结构干涉，能够满足非铺装路面骑行时的车架形变需求，整体结构在保证结构强度的前提下尽可能优化管材走向，避免多余的材料堆砌，兼顾轻量化与耐用性，完整还原了双悬架山地车架的核心结构特征，可用于山地车结构教学、改装设计参考等场景。
