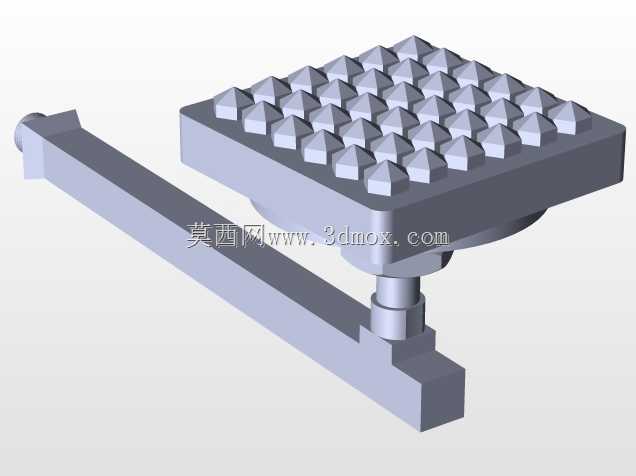

方形顶喷淋浴花洒臂组件结构设计

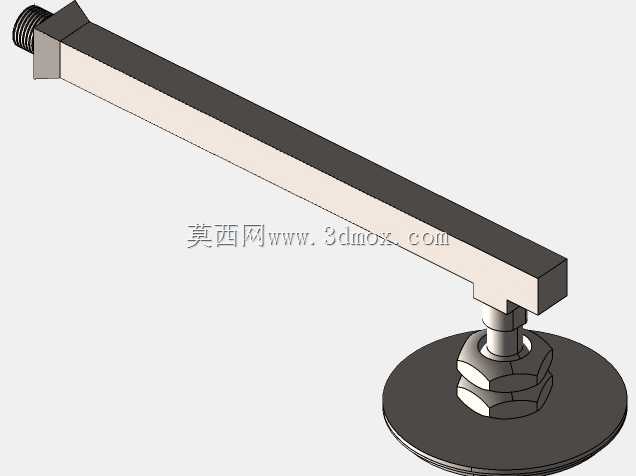

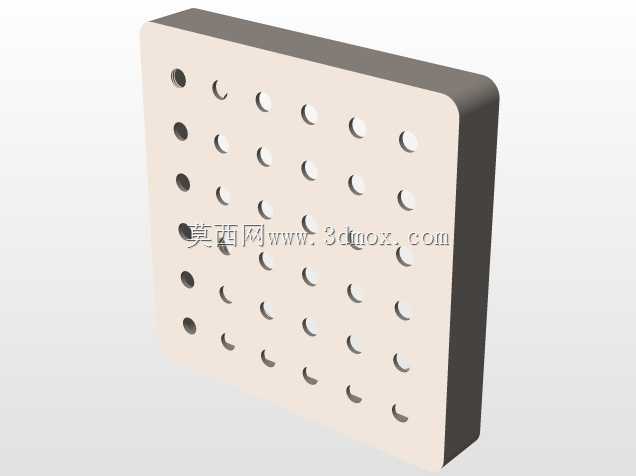

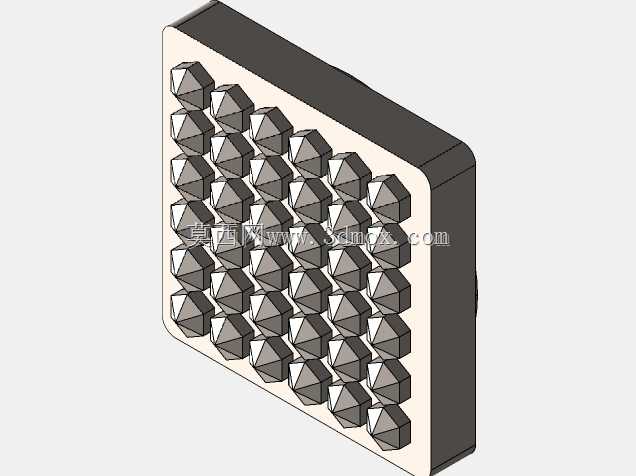

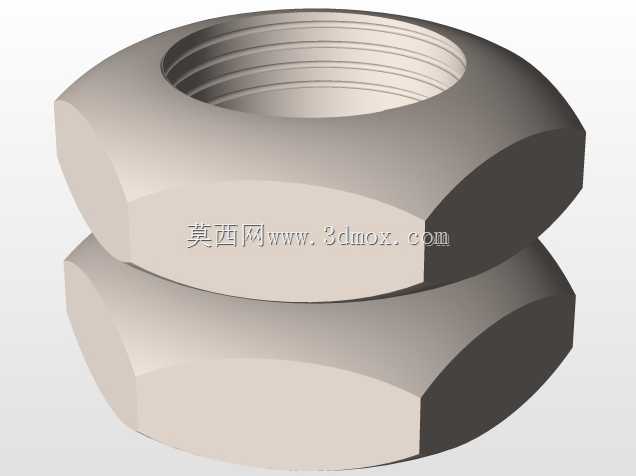

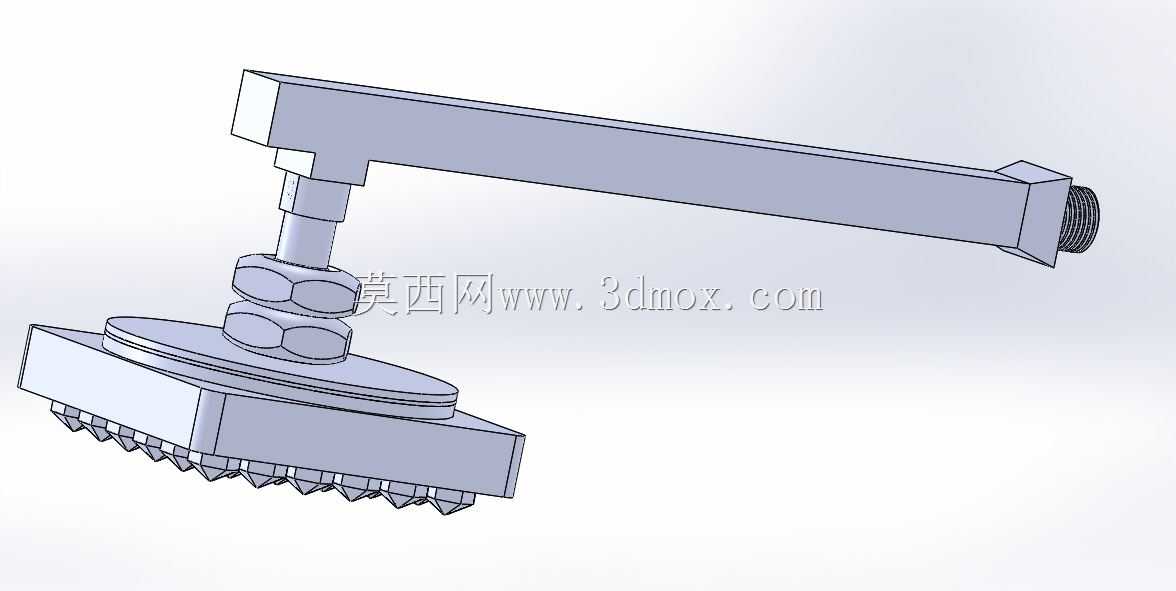

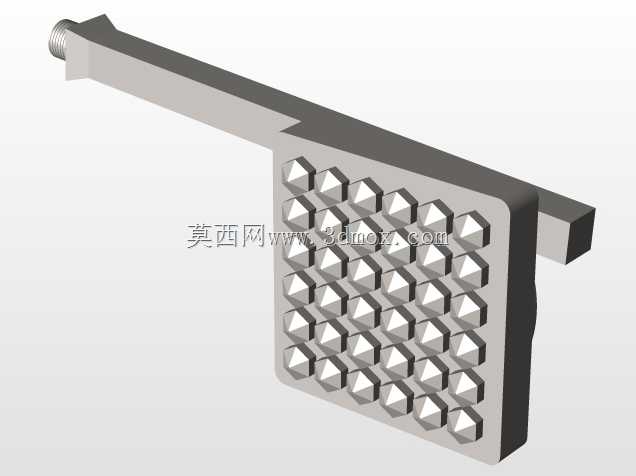

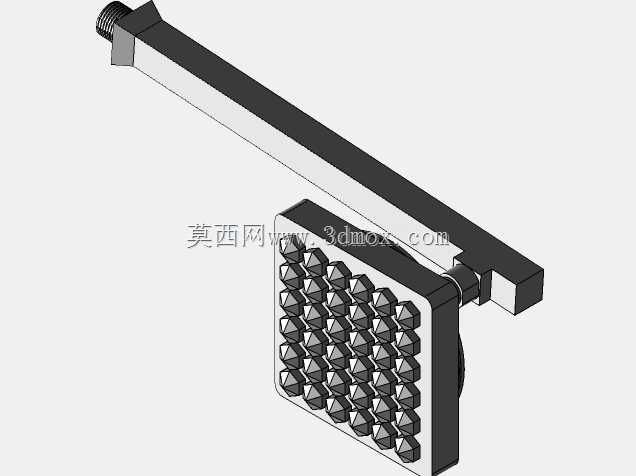

该结构属于卫浴供水系统的终端出水组件，主要适配家装卫浴、公共淋浴间、酒店浴室等场景的顶喷淋浴安装需求，承担输水、角度调节、均匀布水的核心功能，可直接对接墙面预埋的冷热水混合管路，无需额外加装转接支架即可完成固定。从结构设计逻辑来看，整体采用长臂悬臂式布局，进水端设置标准外螺纹接口，可匹配常规家装4分供水螺纹，安装时直接拧入墙面出水接头即可完成管路连通，悬臂段采用等截面矩形型材结构，相比圆管结构抗扭刚度更高，长期受出水反力作用也不会出现下垂偏转，悬臂长度经过适配常规淋浴空间的安装边界测算，安装后喷面中心距离墙面的伸出距离可覆盖绝大多数淋浴站位的头顶区域，避免出水过于贴墙导致使用时侧身凑水的问题。悬臂与喷盘的连接段设置了双并六角锁紧螺母结构，安装调试时可先松开螺母调整喷盘的俯仰角度，调整至出水垂直向下覆盖人体站位区域后，拧紧两个螺母即可实现角度锁止，相比单螺母锁紧结构，双螺母并紧的设计可消除螺纹配合间隙，长期使用受水流冲击振动也不会出现角度偏移。喷盘部分采用方形宽面设计，底部密布锥形出水嘴，每个出水嘴的锥度经过流道仿真优化，出水时可形成均匀的柱状水帘，不会出现局部水流分叉、喷面边缘无出水的问题，喷盘与连接柱的衔接位置做了圆弧过渡，可减少管路内部的水流紊流，降低出水时的振动噪音。设计过程中充分考虑了安装维护的便利性，所有连接螺纹均采用标准卫浴通用规格，后期更换出水嘴或者清理水垢时，无需拆卸整个悬臂，直接拧下喷盘即可完成维护，整体的安装边界预留了足够的扳手操作空间，锁紧螺母的位置距离墙面和喷盘都留有足够的操作间隙，安装时普通活动扳手即可完成锁紧作业，不需要专用定制工具。整个组件的过流面均做了平滑过渡处理，没有直角突变的流道结构，可减少水流阻力，在常规供水压力下即可保证足够的出水流量，同时避免流道内积水残留导致的水垢堆积问题，延长组件的实际使用寿命。
