300x300规格嵌入式LED灯具外壳结构设计

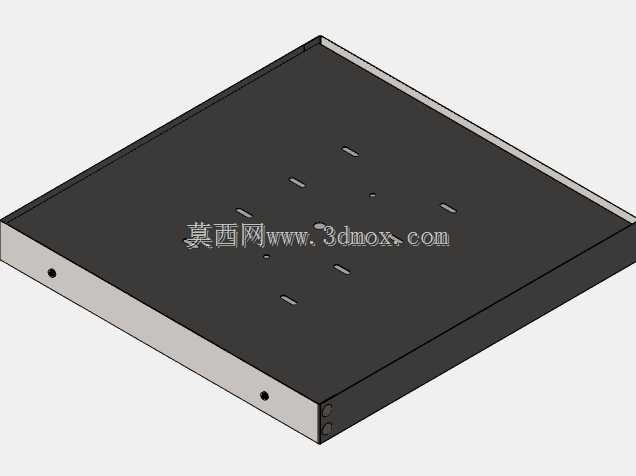

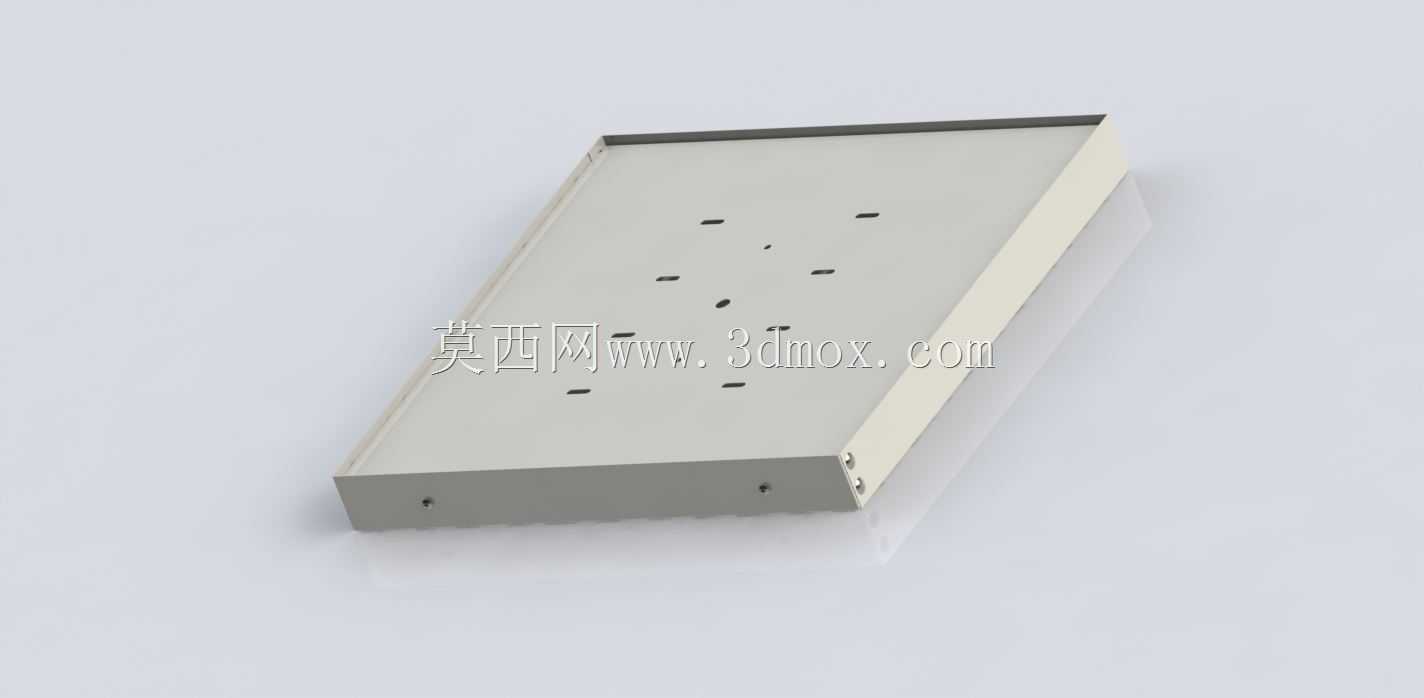

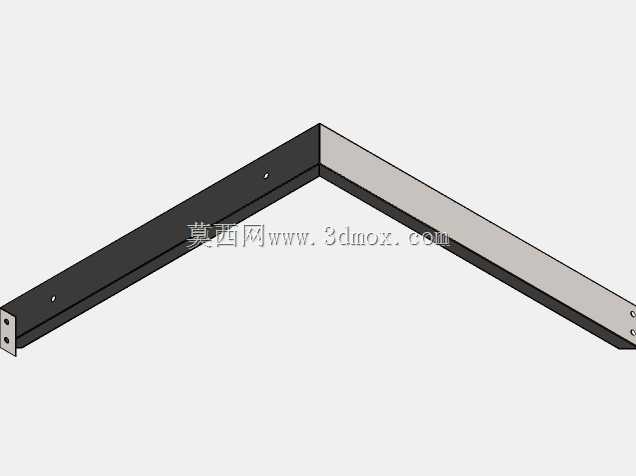

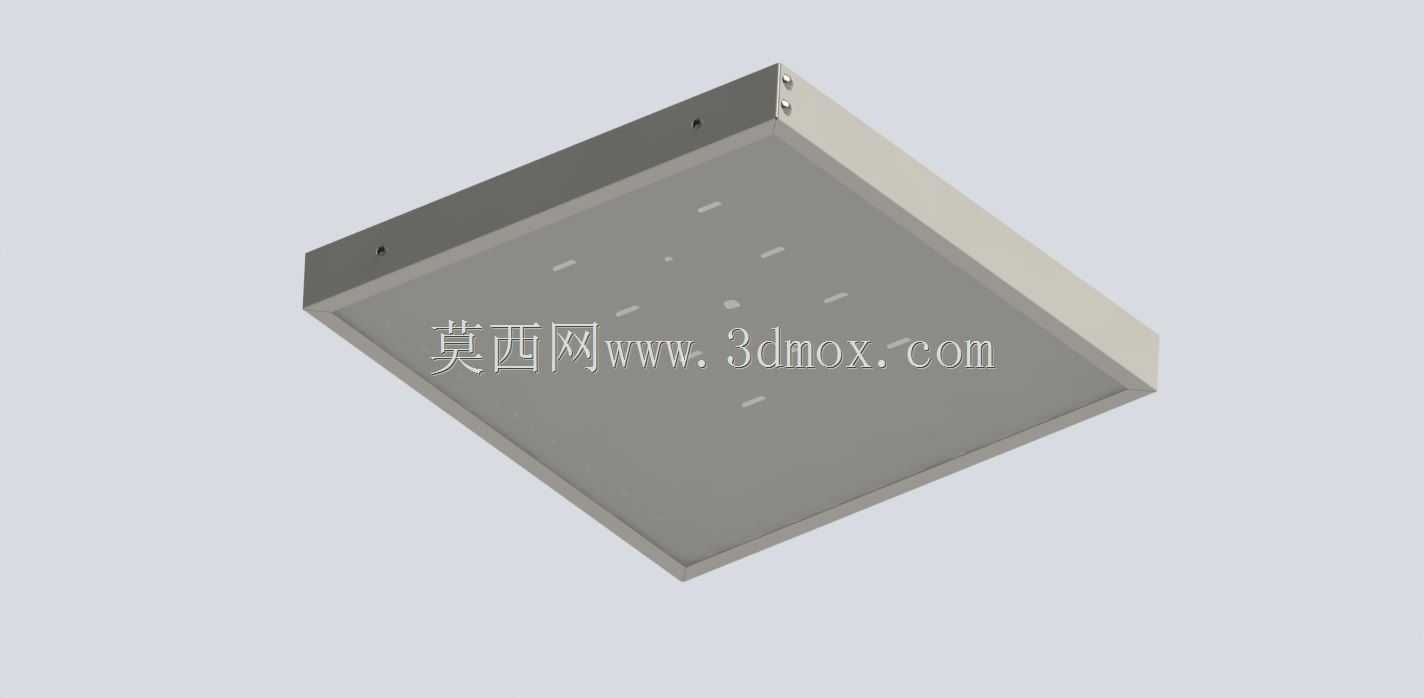

这款方形LED灯外壳主要适配集成吊顶、洁净车间顶板、办公区域模块化吊顶的嵌入式安装场景，日常作为平板LED照明灯具的承载防护结构使用，能为内部的LED灯珠、驱动电源、扩散板组件提供稳定的安装定位与外部防护。从实际工程使用角度看，这类外壳的设计首先要匹配主流的吊顶模数，300x300毫米的外形尺寸刚好契合常规矿棉板、铝扣板吊顶的单块板材规格，安装时无需额外裁切吊顶板材，直接嵌入预留的龙骨卡位即可，外壳侧边预留的固定孔位可配合自攻螺丝与龙骨副骨锁紧，避免长期使用后灯具下坠移位。设计过程中优先考虑壳体的散热与防护平衡，壳体采用折边一体成型结构，侧边的折边高度既预留了内部驱动电源与灯板的安装空间，又能在嵌入安装后与吊顶表面形成齐平的视觉效果，不会突出吊顶面影响整体美观。壳体背部的预留开孔一方面用于电源引线的穿出，方便与顶部预留的照明回路接线，另一方面也兼顾了内部热量的自然散出，避免LED灯珠长期工作在密闭高温环境下出现光衰过快的问题。外壳的边框做了微小的倒角处理，既可以避免安装过程中锋利的钣金边缘划伤施工人员，也能在安装完成后和吊顶板材的拼接缝隙更均匀，不会出现局部缝隙过大的问题。从结构强度角度考虑，壳体的板材厚度选取兼顾了自重与抗变形能力，在运输、安装过程中不会因为轻微挤压出现边角变形，同时整体重量控制在合理范围，不会对吊顶龙骨造成额外的负载压力。这类外壳在实际应用中还可根据使用场景调整表面处理工艺，在普通办公场景可采用常规喷塑处理，在洁净车间、厨卫等潮湿场景则可额外做抗氧化涂层处理，提升壳体的抗锈蚀能力，延长灯具整体的使用寿命。壳体内部预留的灯板安装柱位采用统一的孔位间距，可适配市面上主流规格的LED平板灯板，无需额外打孔调整，降低组装环节的加工成本，同时侧边的卡位结构可直接固定扩散板，省去额外的压条配件，简化整体装配流程。
