锅炉培训教学用系统装置结构设计

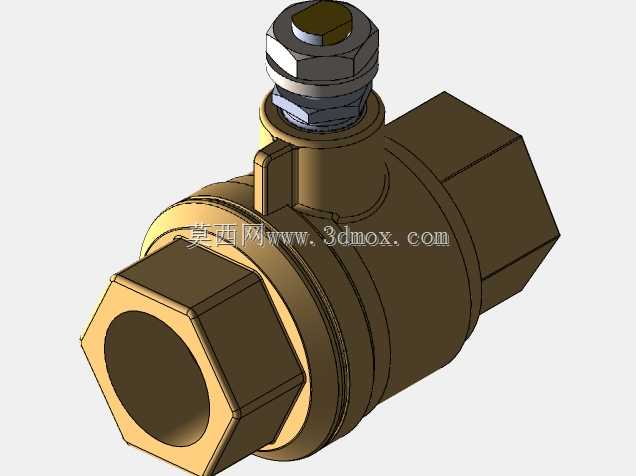

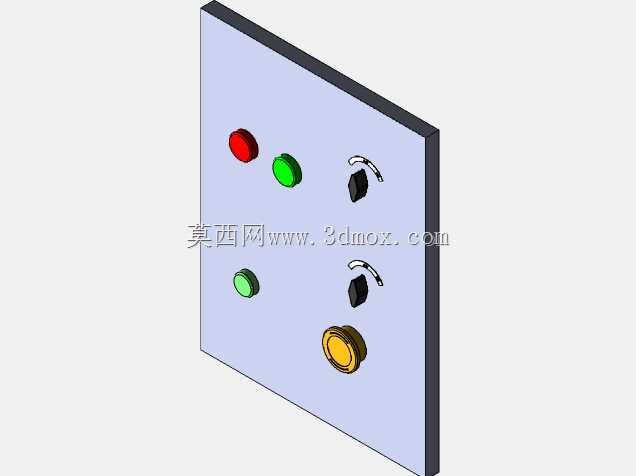

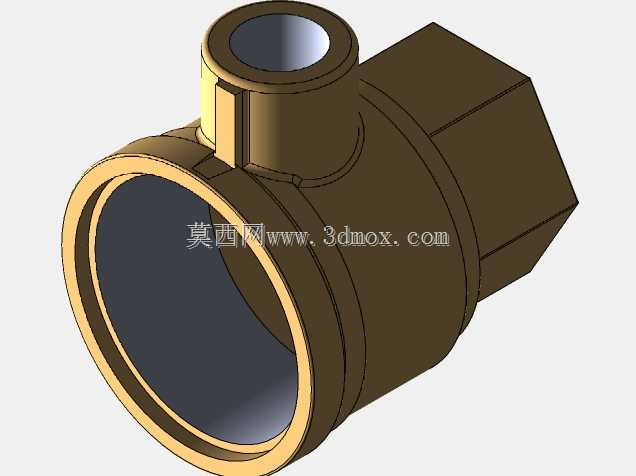

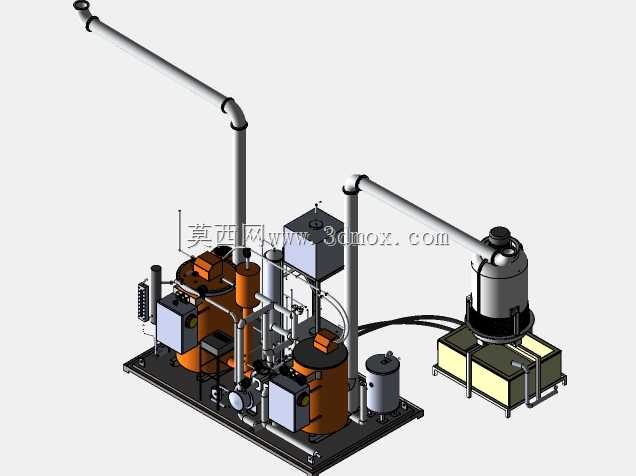

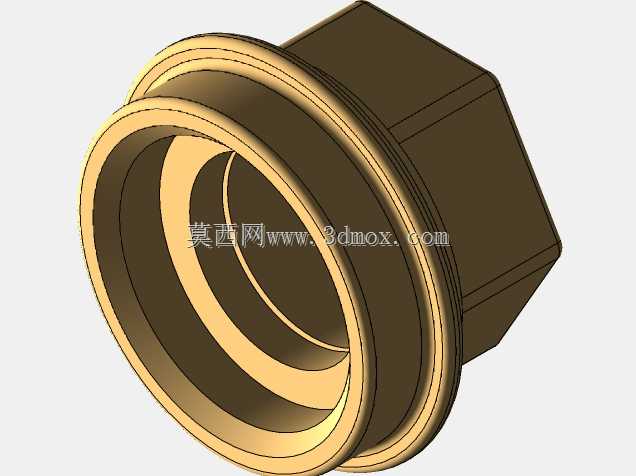

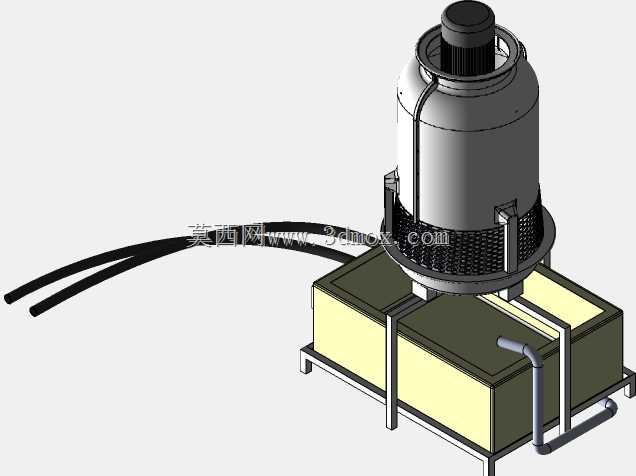

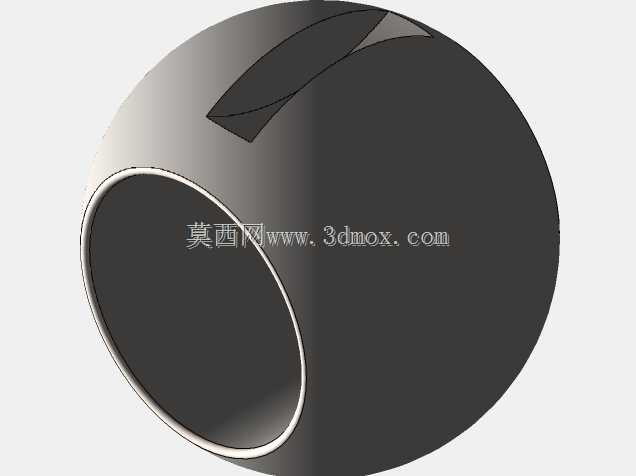

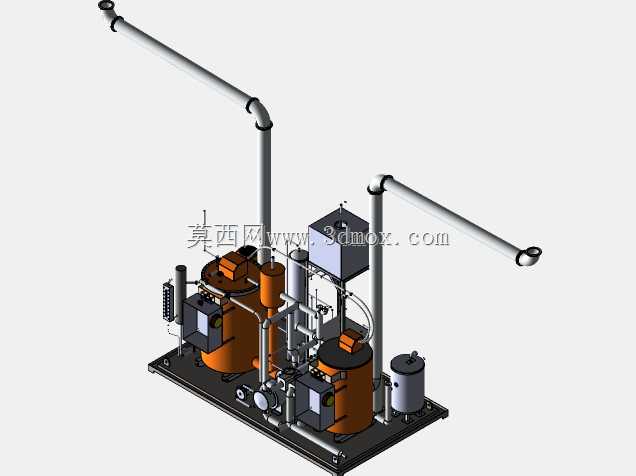

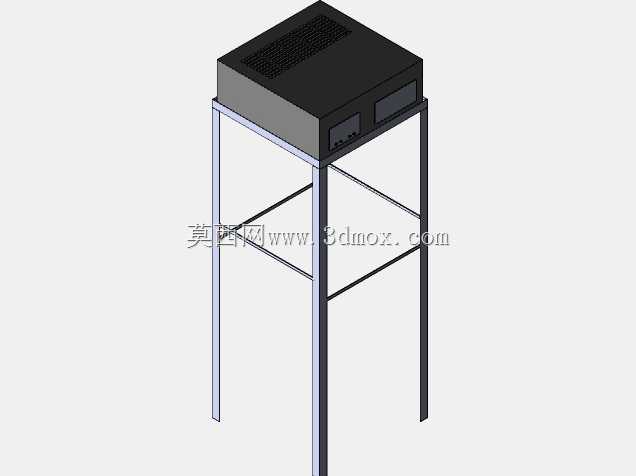

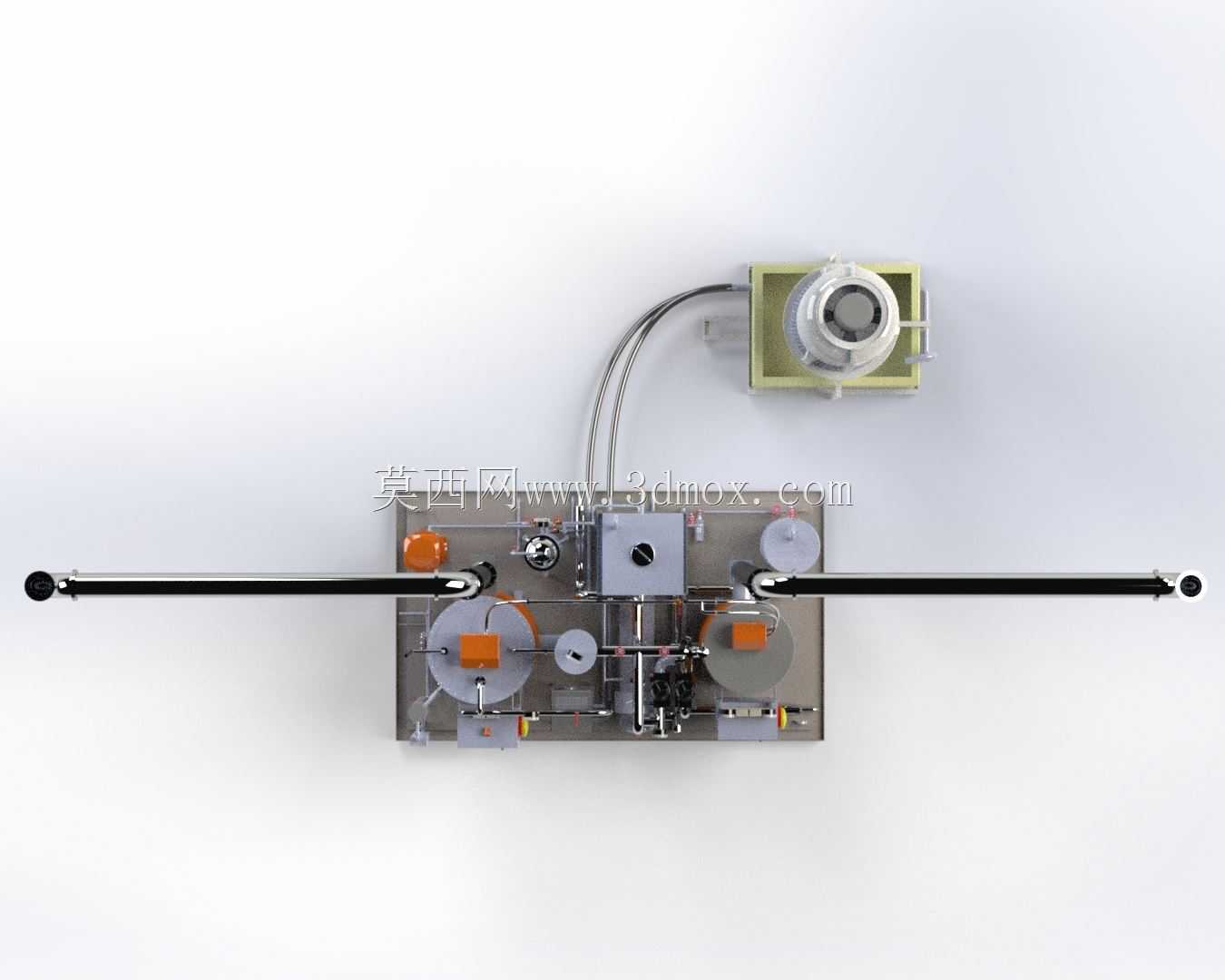

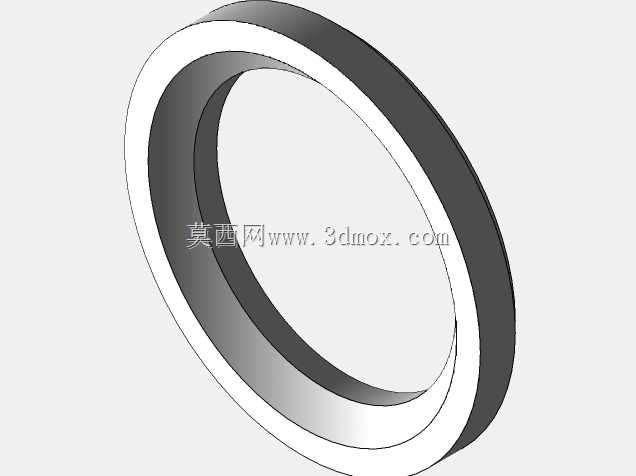

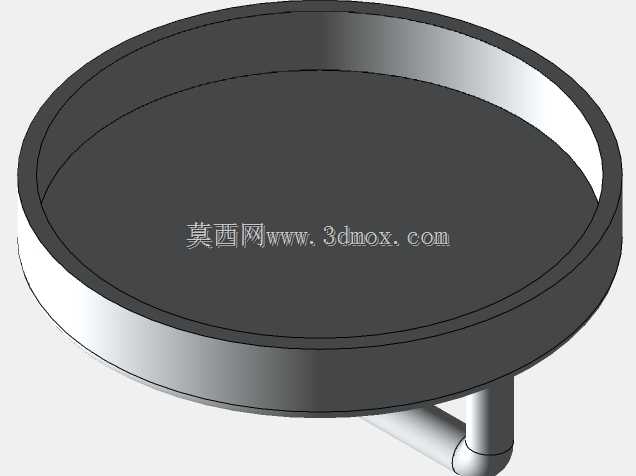

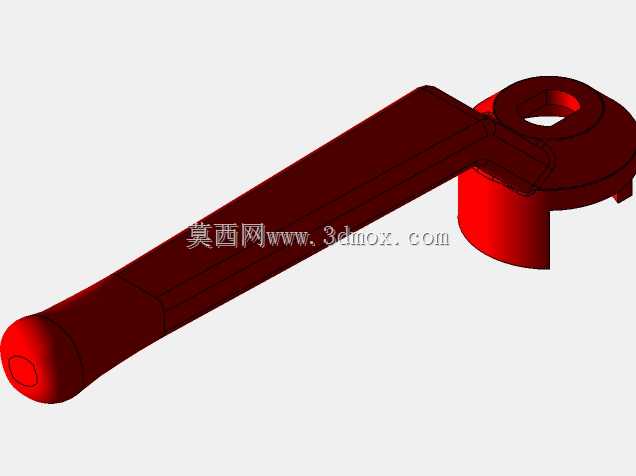

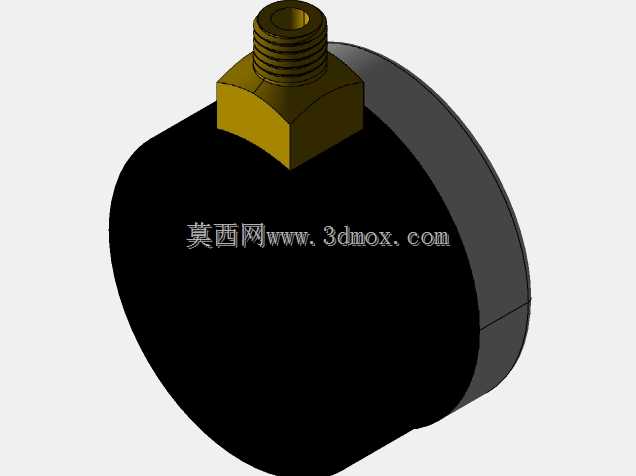

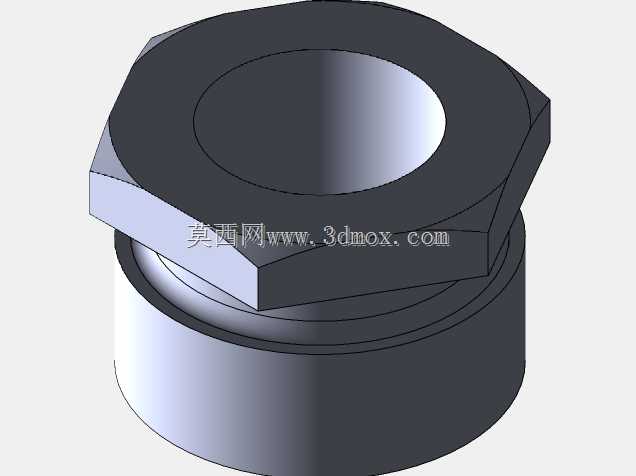

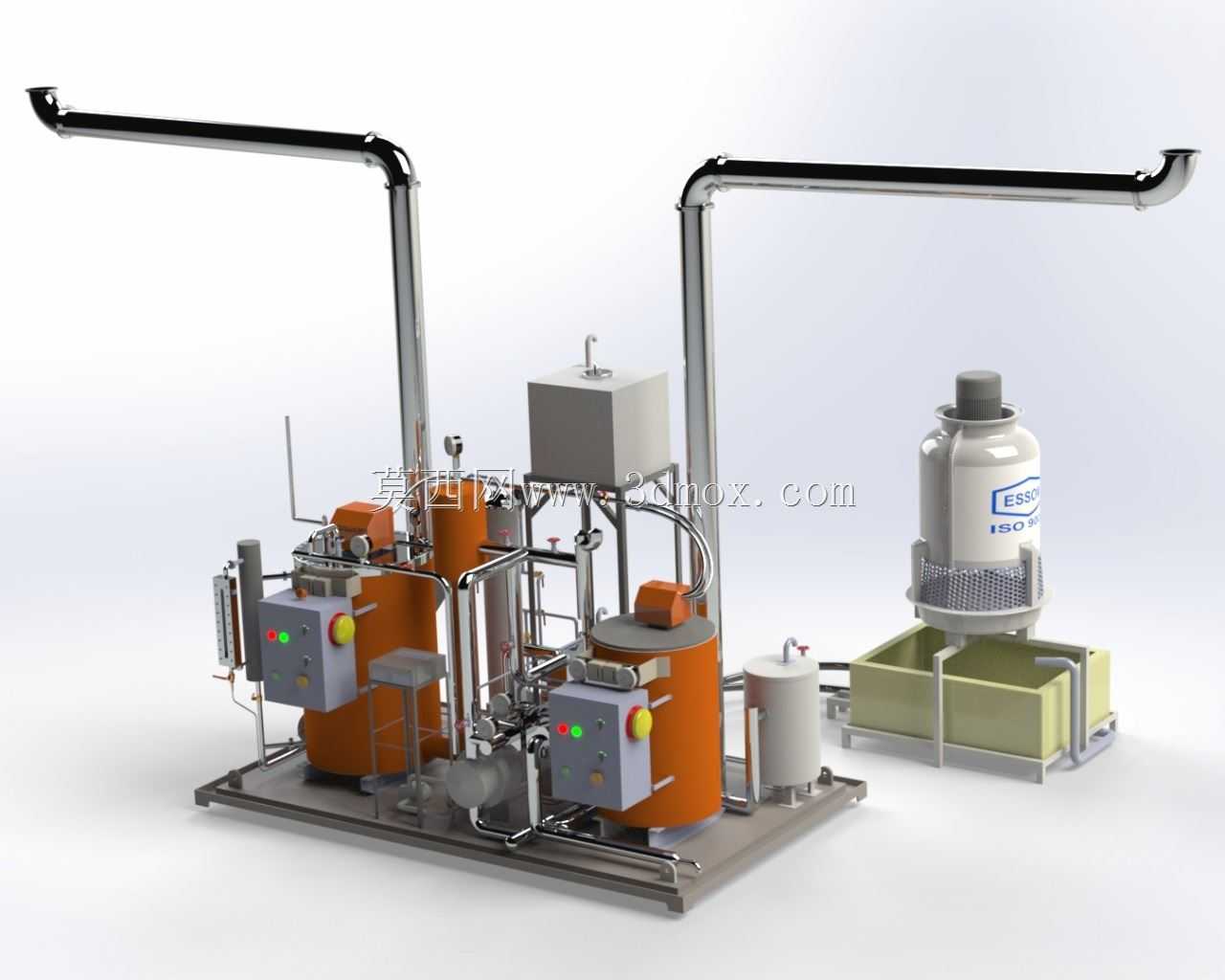

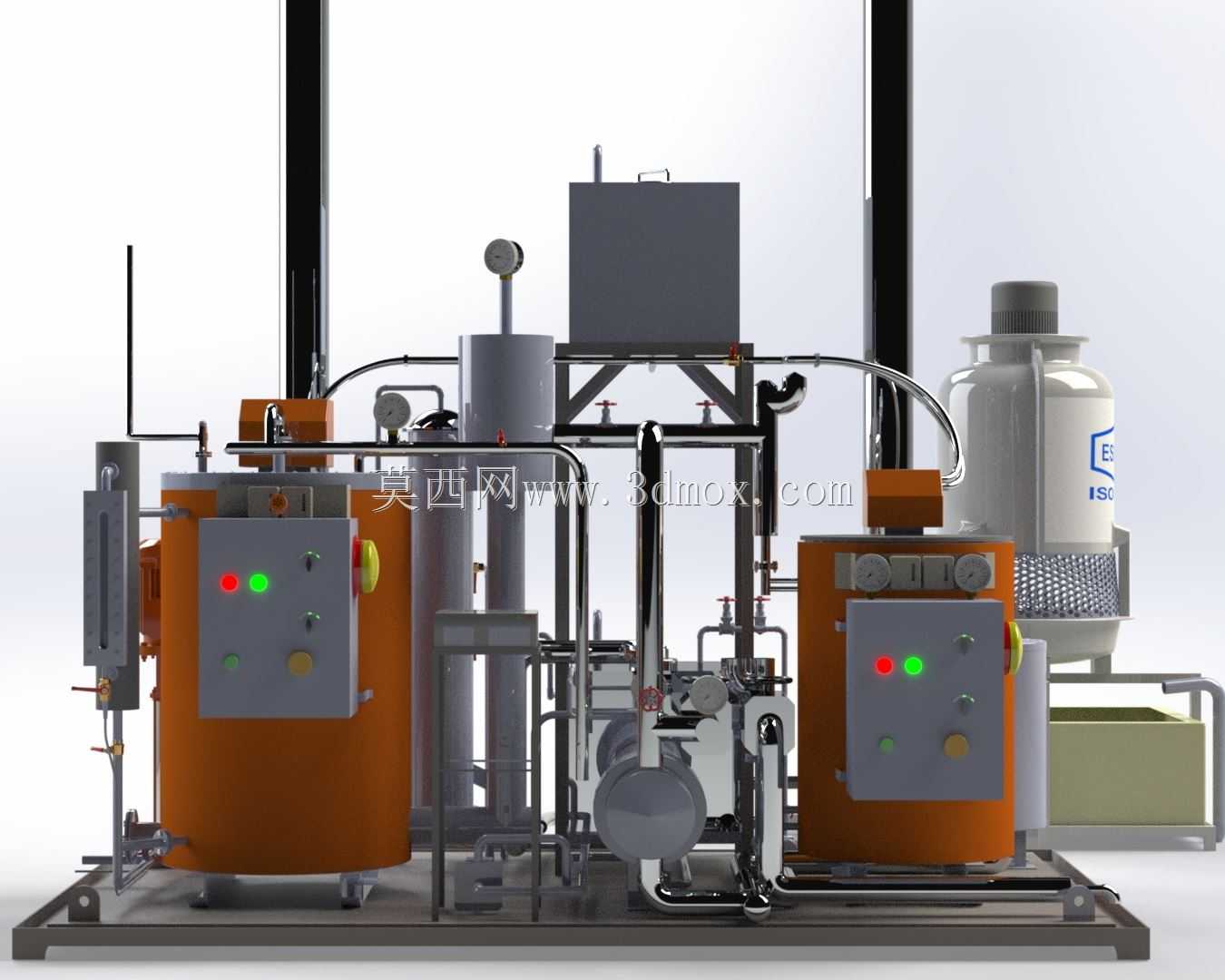

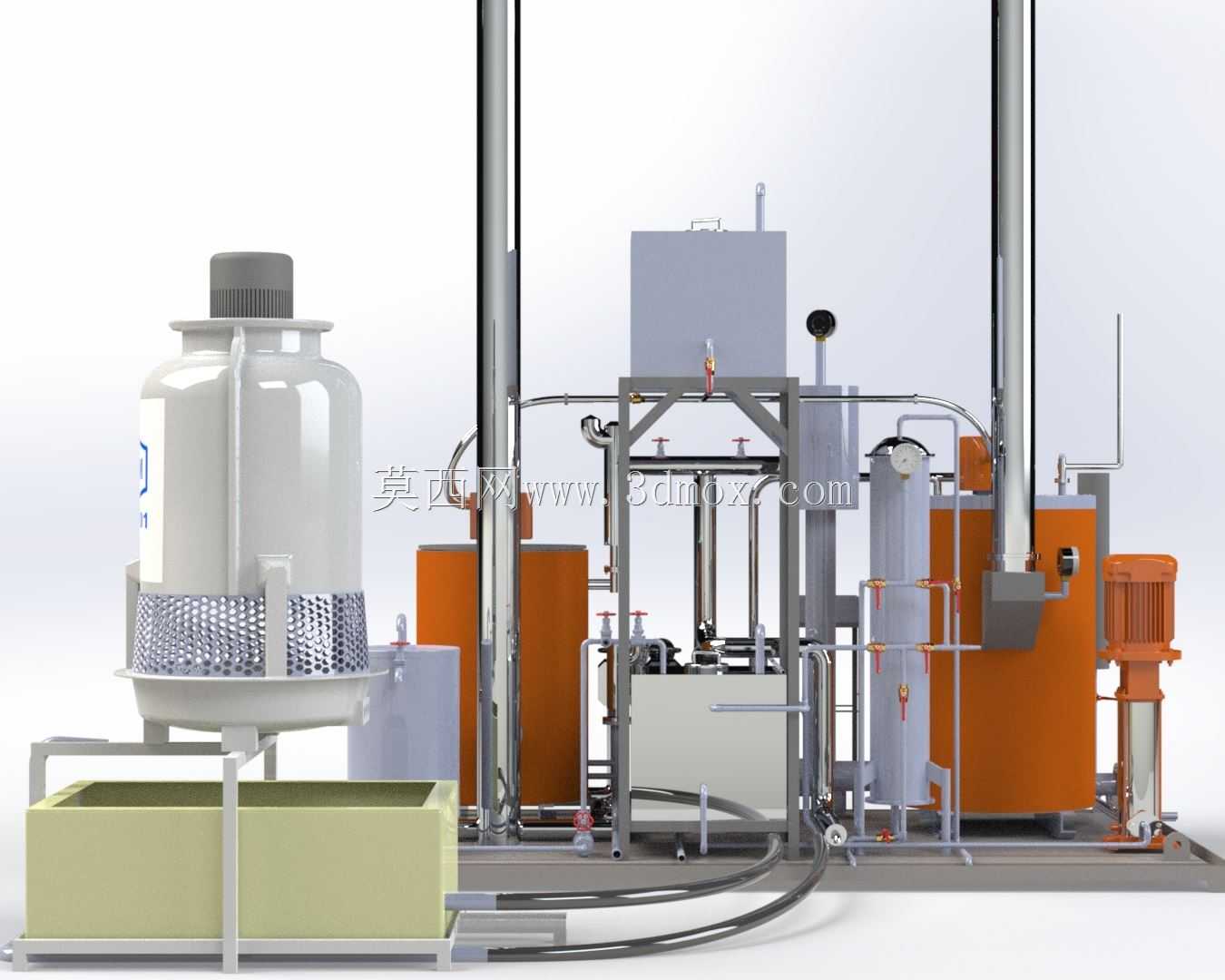

这套装置主要面向职业院校、企业岗前培训的锅炉操作实训场景，区别于工业现场投用的承压锅炉设备，整套系统采用撬装集成式布局，将锅炉主机、控制系统、冷却循环单元、管路阀组全部整合在统一底座上，不需要现场做复杂的管路拼接，落地后接通水电即可开展实操教学，能让参训人员直观掌握锅炉系统的完整构成，避免在真实运行的工业锅炉上实训带来的安全风险。从结构设计逻辑来看，整套装置优先还原工业锅炉系统的核心流程逻辑，没有做过度简化，左侧两组橙色罐体模拟锅炉本体的加热、汽水分离单元，罐体上配套的控制箱集成了压力显示、启停按钮、状态指示灯，和现场真实锅炉的操作面板布局保持一致，参训人员可以直接模拟点火、压力调节、排污等常规操作流程。外置的方形箱体是高位膨胀水箱，用来平衡系统循环过程中的水量波动、容纳受热膨胀的水体，配套的立式冷却单元搭配下方的储水水槽，模拟工业锅炉系统的冷却循环回路，还原锅炉运行中余热排出、水温调控的完整流程。管路设计上采用了硬管折弯搭配标准法兰连接的结构，顶部的长距离弯管按照现场实际的管路走向做了等比例还原，管路上预留了阀门、仪表的安装位，能清晰展示汽水介质在系统内的流向，参训人员可以顺着管路梳理整个系统的工作逻辑，不用对着二维图纸抽象脑补管线连接关系。安装边界方面，整套撬装底座采用型钢焊接成型，整体长宽尺寸控制在可通过标准厂房门洞的范围内，不需要拆分即可完成转运，底座上预留了地脚安装孔，放置在实训场地后做简单固定即可，不会出现运行过程中的移位问题。顶部伸出的横向管路距离地面的高度经过核算，既还原了现场高架管路的布置形式，也不会影响实训场地的人员通行，不会出现碰头的安全隐患。设计过程中特意将易损的阀件、仪表都布置在人员站立操作可触及的高度，方便教学过程中做部件拆解、故障模拟设置，比如可以在管路阀组位置人为设置堵塞、泄漏类故障点，训练参训人员的故障排查与处置能力。冷却单元和锅炉主机之间预留了足够的检修空间，人员可以轻松走到设备后侧完成管路检查、部件更换操作，不会因为空间局促影响教学操作。整套装置的结构完全参照工业现场的锅炉系统做等比例缩放，没有为了缩小体积随意更改核心部件的相对位置与连接逻辑，能最大程度还原真实设备的操作体验，帮助参训人员快速建立对锅炉系统的完整认知，缩短上岗后的适应周期。
