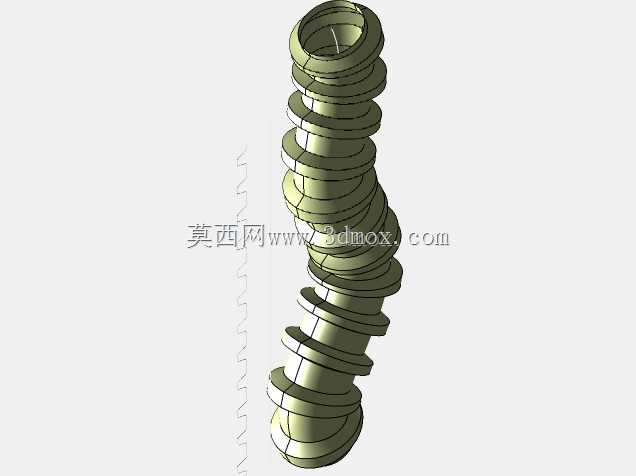

带环形加强筋的弯型排气导流管件

项目分类:3D模型 发布时间:2021-09-18 ID:274291
  • 带环形加强筋的弯型排气导流管件

这类带环形加强结构的弯型排气导流件,主要适配小排量动力单元的排气末端导流场景,常见于通用小型发电机组、园林机械动力头、小型工程机械辅件的排气通路中,核心作用是将动力单元燃烧后产生的高温废气有序导出,同时通过管壁的环形凸起结构调整废气紊流状态,降低排气脉冲带来的管路共振问题。从结构设计逻辑来看,整体采用空间弯扭的流线型走向,规避动力舱内部的安装干涉点,两端的接口位置做了加厚的环形凸台,用来适配卡箍式快装连接结构,不需要额外焊接法兰就能完成与上下游管路的对接,安装时只需要对准接口位置卡紧锁箍即可,能大幅减少现场装配的工时消耗。管壁外侧均匀分布的环形凸起,并非单纯的装饰结构,一方面是通过环形的加强结构提升薄壁管件的整体刚性,避免管路在长期高温振动工况下出现焊缝开裂、管壁变形的问题,另一方面这些环形凸起能在废气通过时形成局部的紊流腔,适当延缓废气流速,让废气中的部分未完全燃烧的颗粒在环形槽位置短暂沉降,减少直接排出的颗粒物总量,同时也能打散排气的集中脉冲,降低排气口的气流噪音。在设计建模过程中,首先要确定两端接口的相对安装坐标,结合动力舱的布局边界确定弯管的中心轨迹线,轨迹线的曲率半径需要兼顾气流通过效率和空间避让需求,曲率过小会导致排气阻力陡增,曲率过大则会占用过多安装空间,无法适配紧凑的动力舱布局。完成中心轨迹后,以轨迹线为中心扫掠出基础管壁结构,再根据管壁的刚性需求,等距排布环形加强筋,加强筋的凸起高度控制在管壁厚度的1.5-2倍之间,过高会额外增加管件重量,过低则无法达到预期的加强和紊流效果。安装边界方面,这类管件的外轮廓最大直径由环形加强筋的外沿决定,布置安装空间时需要预留至少5mm的周边间隙,避免管件在热胀冷缩状态下与周边的线束、塑料件发生接触,引发高温老化甚至烧蚀的问题;两端接口的同轴度公差需要控制在0.2mm以内,保证卡箍安装后不会出现漏气问题,管壁整体厚度均匀性偏差不超过0.15mm,避免局部过薄导致高温工况下提前烧蚀损坏。实际应用中,这类结构的排气管相比等径直弯管,抗振动疲劳寿命能提升40%左右,排气口的噪音值能降低3-5分贝,同时不需要额外增加消音辅件就能达到不错的降噪效果,非常适合对安装空间、整机重量有严格限制的小型动力设备使用。建模过程中对弯管的过渡位置做了等曲率处理,避免出现局部折角导致的应力集中问题,所有环形加强筋的根部都做了小圆角过渡,减少加工过程中的应力残留,也能避免长期使用后积碳在尖角位置过度堆积,影响管路的通流面积。
