42系列混合式步进电机结构设计

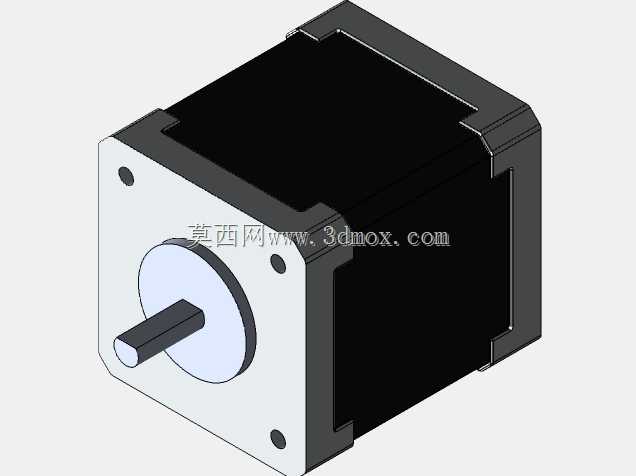

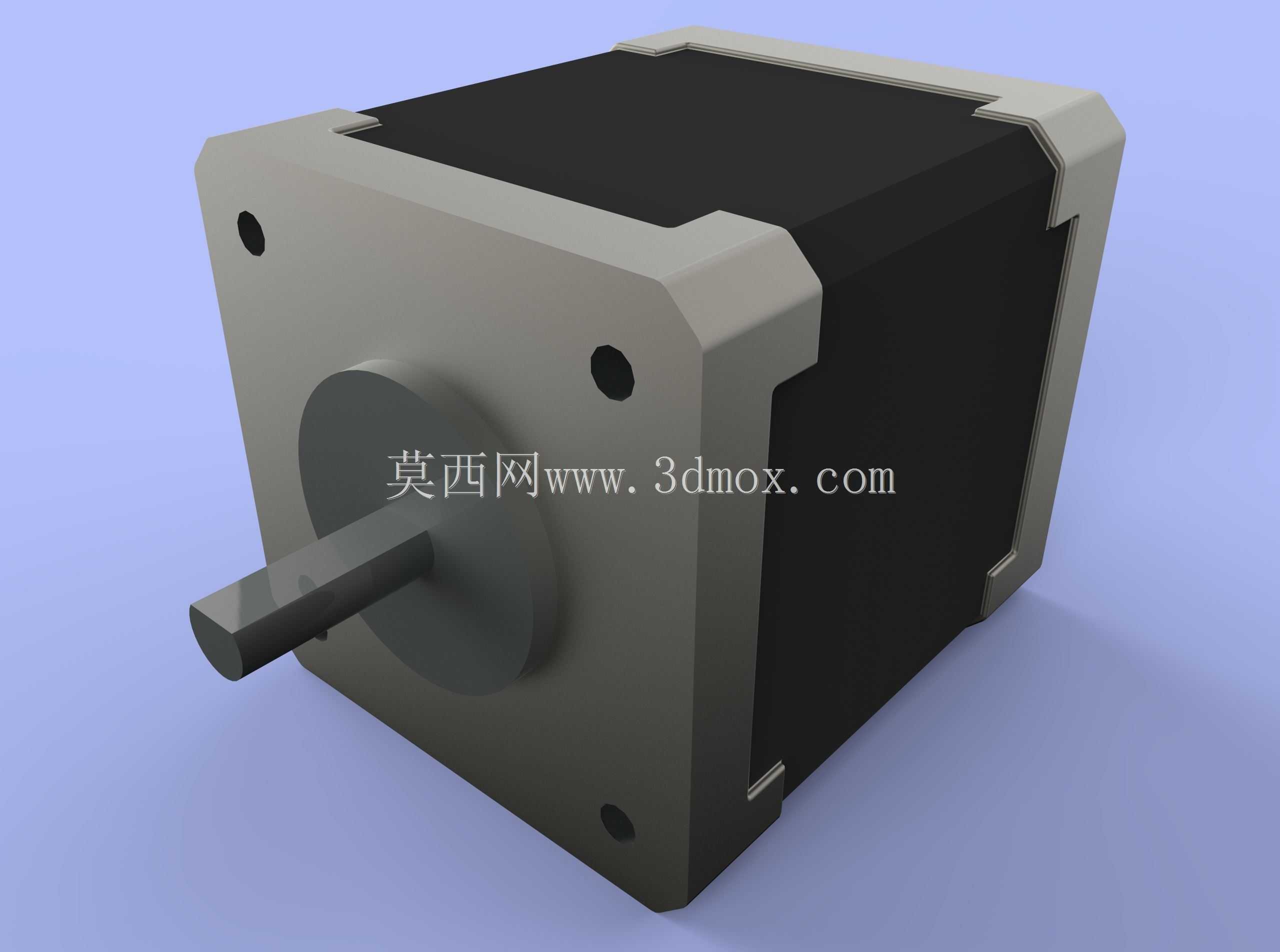

这款42规格混合式步进电机的三维结构，在做小型自动化设备选型时出镜率极高，常见于桌面级3D打印机进给轴、小型点胶机位移平台、桌面雕刻机传动模组、医疗检验设备的样本推送机构这类对安装空间有严格限制的场景，作为开环控制场景下的动力输出元件，它兼顾了成本控制与定位精度需求，是小负载直驱传动方案里的常用选型。从结构设计逻辑来看，模型完整还原了混合式步进电机的典型构造：前端方形安装法兰做了切角防护处理，四个安装孔位严格遵循42系列电机的通用安装规范，孔位间距、轴伸长度、轴径尺寸都匹配行业通用安装边界，设计时无需额外做转接件修改，可直接适配市面上标准的42电机安装座、同步轮、联轴器等配套零件，能大幅缩短设备开发阶段的结构适配周期。机身主体采用方形叠片壳体包裹定子绕组的结构，后端端盖与前端法兰通过边角的紧固结构连为一体，既保证了定子叠片的压紧精度，也能在设备运行时辅助散发绕组产生的热量，避免长时间运行出现过热退磁问题。输出轴采用单扁位D型轴设计，与配套联轴器、同步轮装配时可有效防止传动打滑，无需额外加工键槽就能满足小扭矩传动场景的防松需求，轴伸端的台阶结构也能对配套传动件做轴向定位，减少装配时的尺寸调整工作量。从功能特性上，混合式结构结合了反应式与永磁式步进电机的优势，相比同规格反应式电机输出扭矩更大，低速运行时的振动幅度更小，步距角精度更稳定，在低速直驱场景下可省去减速箱结构，进一步压缩设备整体安装空间。做结构设计时调用该模型，可直接在装配环境里核对电机与周边安装板、走线槽、传动件的干涉边界，提前确认出线方向、安装螺丝的预留操作空间，避免实际加工装配时出现零件干涉、安装工具无法操作的问题。模型的细节处理也贴合实际生产需求，法兰面的安装沉孔深度、壳体边角的防护倒角、轴伸端的尺寸公差预留都和量产实物保持一致，不会出现建模尺寸与实物偏差导致的装配错位问题，对于做小型自动化设备结构开发、传动模组选型的工程师来说，能直接用于整机装配干涉检查、安装布局验证，省去自行测绘建模的时间成本。
