JVL步进电机高精度工业传动结构

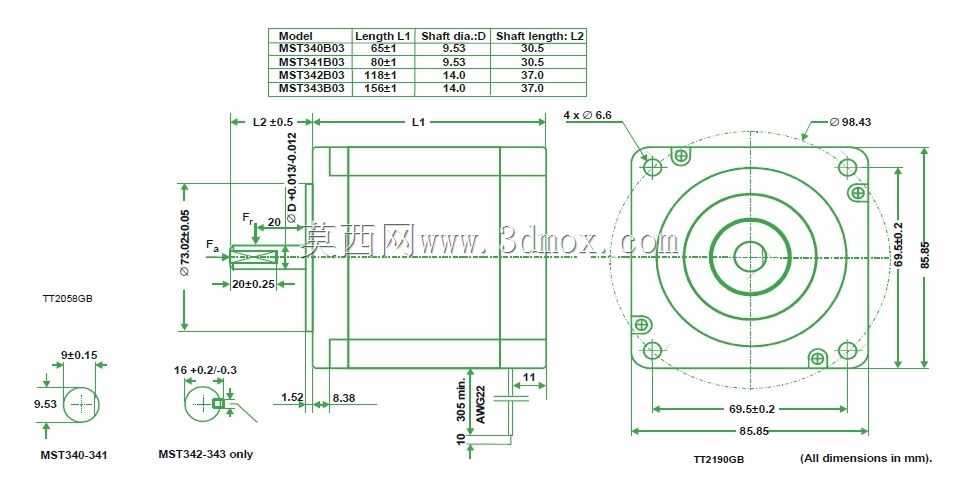

在自动化产线的点位输送、小型工装的精准位移、3D打印设备的进给轴驱动、电子加工设备的工位切换场景里，步进电机始终是兼顾成本与控制精度的核心动力选择，这款JVL步进电机的结构设计，完全围绕工业现场的实际安装与运行需求展开。从安装边界来看，其方形法兰端采用标准安装孔位布局，四个角的沉头孔与定位止口做了同轴度公差约束，能直接适配市面多数通用安装支架，无需额外加工转接板，输出轴的轴径、键槽尺寸匹配常规联轴器规格，不管是连接滚珠丝杠、同步带轮还是小型凸轮机构，都能快速完成装配对接，不会出现轴系匹配错位的问题。设计思路上，机身的散热筋结构沿着轴向均匀排布，在持续低速大扭矩输出的工况下，能通过增大壳体散热面积降低绕组温升，避免长时间运行出现的扭矩衰减问题，后端的编码器安装位预留了足够的装配空间，后续如果需要升级闭环控制方案，不用改动主体安装尺寸就能加装反馈元件。实际使用过程中，这类步进电机的步距角精度能满足多数中低速传动的定位需求，在点胶设备的Z轴升降、包装机械的送膜机构、纺织设备的纱线牵引工位上，它的保持扭矩足以克服负载端的静摩擦力矩，不会出现启停阶段的位置偏移，而且机身的方形结构在密集排布的设备内部，能更好地利用安装空间，不会像圆形电机那样出现相邻部件干涉的问题。做结构选型的时候，要注意输出轴的径向负载承受范围，不要在轴端直接挂载过重的悬臂负载，必要的时候搭配支撑座分担径向力，能大幅延长轴承的使用寿命，绕组的接线端做了防呆设计，现场接线的时候不会出现相序接反导致的电机反转问题，端盖的密封结构能阻挡车间内的浮尘进入轴承腔，在普通工业车间的环境下不用额外做防护外壳就能稳定运行。
