小型柜门用多安装孔合页铰链结构

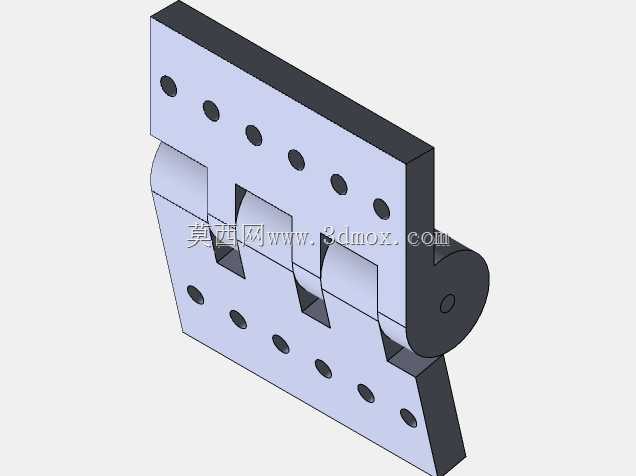

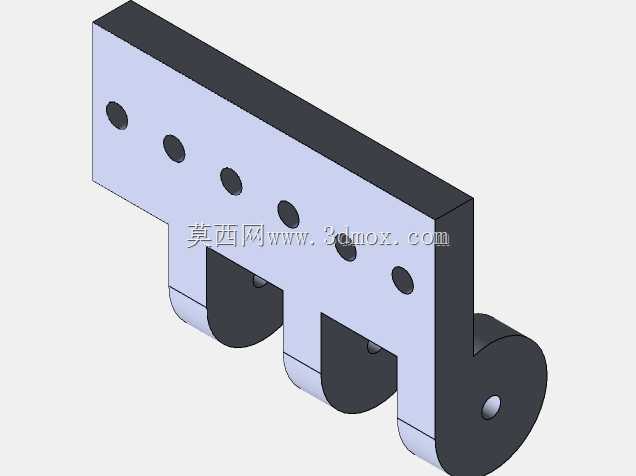

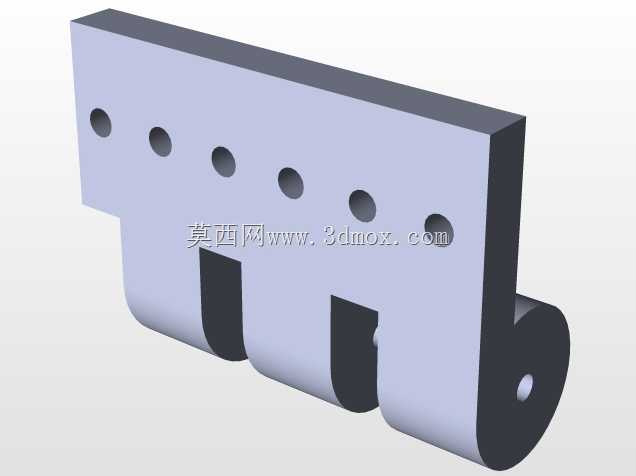

这类小型多安装孔铰链，多用于小型设备舱门、仪表箱柜门、弱电箱检修门这类需要频繁开合、对安装对位精度有一定要求的场景，区别于普通民用家装合页，其结构设计更偏向工业场景的稳定连接需求，能在有限的安装空间内提供足够的连接强度，避免柜门开合过程中出现晃动、错位的问题。从结构设计来看，该铰链采用双页片对称排布安装孔的思路，每页片上设置6个等距排布的安装孔，安装时可根据门板与门框的实际厚度、材质选择对应孔位打钉固定，即使部分孔位因基材问题无法牢固锁付，剩余孔位也能保证足够的连接冗余，不会出现单点失效导致的铰链脱落问题。铰接部位采用三段式轴套配合结构，中间页片的凸轴嵌入两侧页片的轴套空腔内，穿入销轴后即可实现0到180度范围内的顺畅转动，转动过程中轴套与轴的接触面积更大，相比单段铰接结构，长期开合磨损更均匀，不会出现使用一段时间后铰链下垂、柜门刮蹭门框的问题。在安装边界上，该铰链的两个页片厚度一致，合起后整体厚度均匀，安装时不需要在门板或门框上额外开沉槽，直接贴合基材表面固定即可，适配厚度在8mm到20mm之间的各类金属、非金属门板，页片边缘做了小倒角处理，安装过程中不会划伤操作人员，也不会在门板开合时刮蹭相邻的结构件。实际选型使用时，需要注意铰接轴的位置要与门板的转动边对齐，预留出足够的转动间隙，避免页片转动时与门框边缘发生干涉，由于其整体尺寸偏小，单副铰链的承重上限适配重量在5kg以内的小型柜门，单扇门建议搭配2到3个该型号铰链均匀排布，保证柜门受力均匀，长期使用不会出现变形。这类铰链的结构没有额外的阻尼或定位结构，属于最基础的通铰接连接件，依靠销轴与轴套的配合精度保证转动手感，建模过程中需要重点控制轴与轴套的配合间隙，间隙过小会导致转动卡滞，间隙过大则会出现连接松动、晃动的问题，页片上的安装孔位需要保持同轴度，避免安装时螺丝无法顺利穿入孔位。
