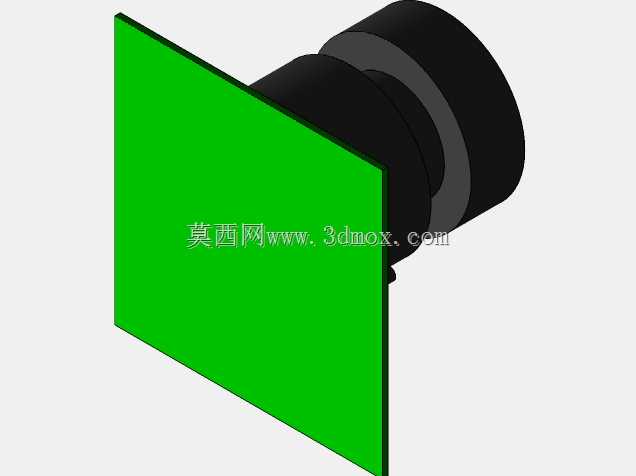

小型板载式光学成像镜头模组结构

这类微型成像模组目前在嵌入式视觉采集场景里应用极广，从智能门禁的人脸采集模块、工业产线的小型视觉检测点位，到家用智能设备的视觉交互单元、便携检测仪器的图像采集端，都能见到同结构产品的身影。不同于大体积的工业相机，这类模组的核心设计逻辑是在有限的安装空间内，平衡成像通光量与安装适配性，镜头部分采用多层阶梯式镜筒结构，每一级台阶对应不同镜片组的压装定位，镜筒外壁做了防滑与定位槽设计，既方便生产环节的旋合装配，也能在安装到设备壳体时通过槽位做周向防转，避免使用过程中镜头偏移导致成像角度偏差。与镜头衔接的PCB基板部分采用方形平板结构，基板边缘预留了标准的焊盘与安装孔位，安装孔位的间距符合小型嵌入式模组的通用安装规范，可直接通过螺丝固定在设备内部的安装柱上，也能通过接插件直接与主控板对接，不需要额外设计转接结构。设计过程中需要重点考量镜头后焦与基板上感光芯片的对位精度，镜筒尾部与基板的衔接处做了精准的止口设计，装配时不需要额外调整就能保证感光面落在镜头的成像焦平面上，减少生产环节的调校工时。从安装边界来看，整个模组的突出部分仅为镜头的圆柱段，方形基板部分可完全贴合在设备内壁的安装平面上，镜头段的直径控制在极小范围内，可适配设备外壳上直径很小的开孔，不会破坏设备外观的整体性。这类模组的功能特性偏向定焦定场景使用，不需要复杂的变焦结构，依靠固定的镜筒尺寸保证成像清晰度，适合固定工作距离下的图像采集需求，结构件全部采用硬质工程塑料与光学玻璃组合，重量极轻，不会对便携设备的负重造成额外负担，同时抗日常使用中的轻微震动，不会因为常规的设备移动出现镜片移位的问题。在做整机结构设计时，选用这类模组只需要预留对应厚度的基板容纳空间，以及镜头段的穿出开孔即可，不需要为镜头部分设计额外的固定结构，依靠基板的固定就能保证整个模组的安装稳定性，镜筒的多级台阶也能在穿过外壳开孔时起到辅助限位的作用，避免外力直接挤压到镜头与基板的衔接部位，提升整体结构的可靠性。
