手持淋浴喷头外观结构设计方案

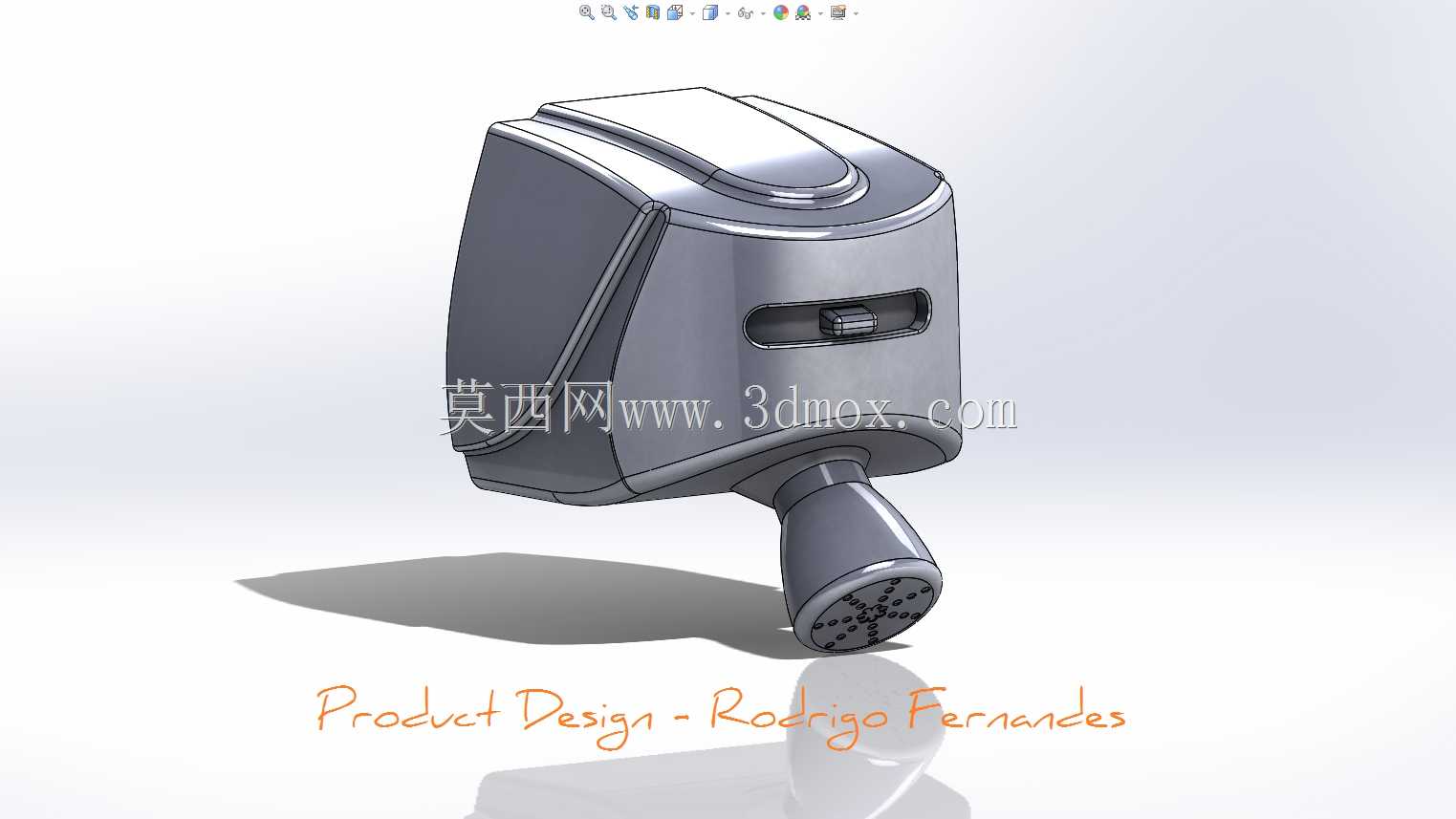

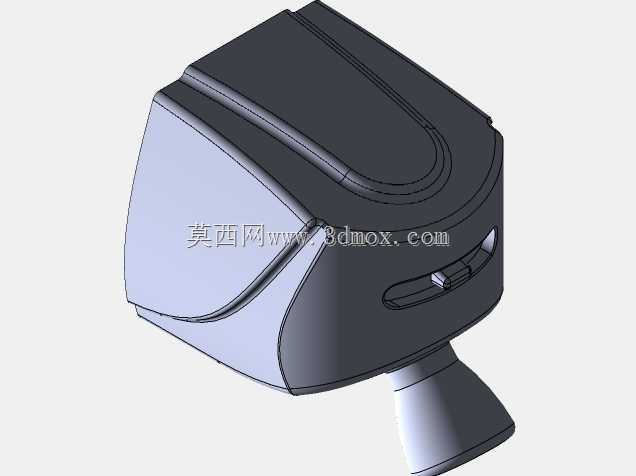

这款手持淋浴设备的结构设计，核心围绕日常卫浴场景的使用需求展开，首先考虑的是单手握持的人机交互逻辑，主体握持区域做了贴合手掌弧度的收窄处理，避免长时间持握产生的硌手感，同时在握持区侧面设置了档位调节按键，按键的凸起高度控制在3mm以内，既保证盲操作时的触感辨识度，又不会在握持时产生误触。出水端的面盖做了内凹式的出水孔排布，边缘做了1.5mm的圆角过渡，避免磕碰时的尖锐棱角划伤，出水孔采用错落式排布，不同孔径的出水孔对应不同的出水模式，切换档位时通过内部的分水盘转动实现流道的切换，无需额外增加外部操作件。主体外壳采用上下分壳的装配结构，分壳线设置在侧面的视觉弱化区域，装配时通过卡扣加超声焊接的方式实现密封，避免内部进水损坏流道组件。进水端的接头采用标准的G1/2通用卫浴接口，接头处预留了10mm的安装余量，可适配市面上绝大多数淋浴软管的连接尺寸，接头内部设置了过滤网安装位，可拦截自来水中的大颗粒杂质，避免出水孔堵塞。设计过程中没有采用常规的方正或者圆润的单一造型语言，而是在主体上部做了斜切的曲面过渡，既提升了外观的辨识度，又能在放置时形成稳定的支撑面，配合淋浴支架使用时，卡接位置的凸起筋位做了2mm的高度设计，可适配不同宽度的支架卡槽，不会出现滑脱或者卡接过紧无法取下的问题。内部流道采用等径变向的设计思路，减少水流转向时的压损，保证不同出水模式下的水压稳定性，外壳的壁厚控制在2.5mm，既满足结构强度要求，又不会整体过重导致长时间持握疲劳，所有的外表面棱边都做了R0.8以上的圆角处理，避免注塑生产时出现应力集中导致的开裂问题，同时也提升了日常清洁的便利性，不会在棱角处积存水垢。调节按键的按压力度控制在15N左右，反馈行程1mm，操作时的触感清晰，不会出现卡顿或者虚位，按键周边的配合间隙控制在0.3mm，既保证按键活动顺畅，又不会让水渗入壳体内部。整体的外形尺寸控制在长度150mm、宽度80mm、厚度65mm的范围内，符合常规手持淋浴设备的尺寸边界，不会因为尺寸过大导致收纳不便，也不会因为尺寸过小导致握持不稳。
