兰萨桥SWBR罗德里戈火焰造型结构件

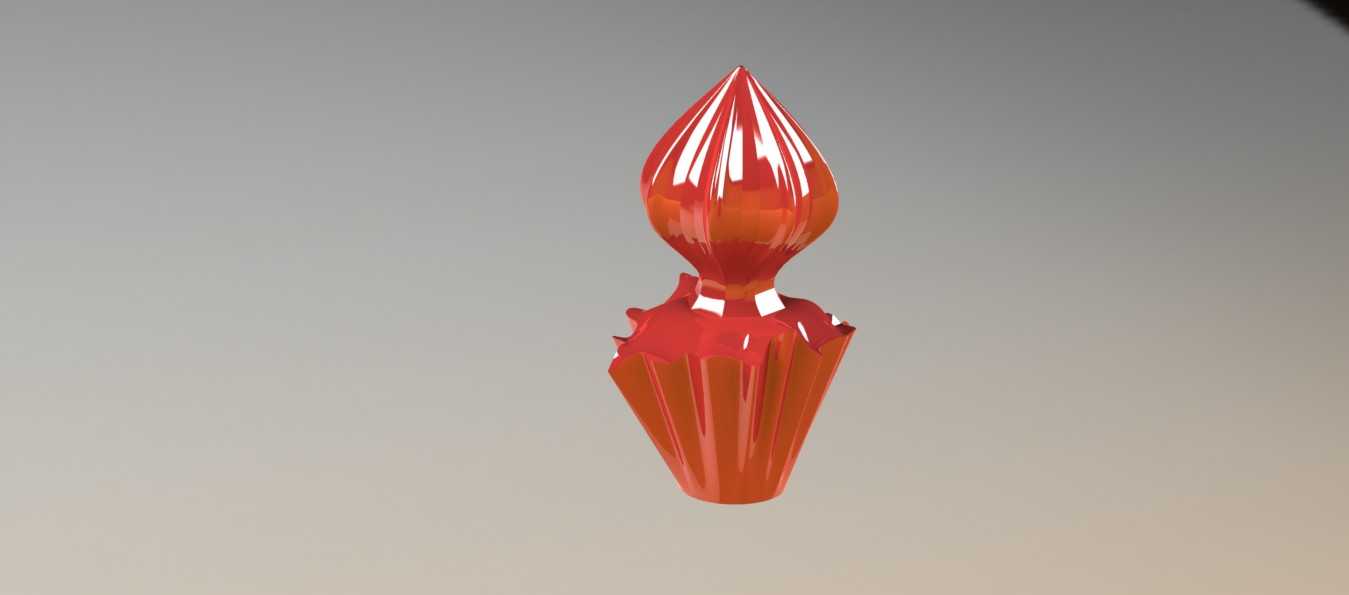

　　该结构件采用上下分段式异形曲面设计，上部为收尖的水滴状流线型轮廓，下部为带棱边的锥台基座，整体过渡区域做了圆弧收边处理，避免应力集中在曲面衔接位置。从实际应用场景来看，这类带艺术化造型的结构件，常作为文创类设备的外观装饰端头、主题展陈装置的连接构件，或是定制化工艺设备的标识性外露部件，在主题场馆装饰、定制化机电设备外观改造、文创产品结构配套领域都有适配空间。设计过程中优先处理了曲面的顺滑度，上部曲面采用多段曲率连续的放样特征构建，保证外表面无明显折痕，满足外观喷涂后高光质感的呈现要求，下部锥台的棱边做了0.3mm的倒钝处理，既保留棱线的立体感，又避免锐边带来的装配划伤风险。安装边界上，下部锥台的底端为平面安装基准，可通过粘接、

　　卡扣或是小规格沉头螺丝完成固定，整体径向最大尺寸集中在下部锥台的中上部，上部收尖结构的径向尺寸逐步收窄，安装时需要预留上部结构的摆动避让空间，避免与周边相邻构件发生干涉。从功能特性来看，该结构件本身不承担重载力学作用，核心作用是作为外观承载件传递特定的造型设计语言，因此建模过程中重点控制了曲面的壁厚均匀性，整体壁厚保持在2mm，既满足3D打印或是注塑成型的工艺要求，也避免壁厚不均导致的成型收缩变形。设计思路上没有采用常规的规则几何体拼接，而是先勾勒出整体的火焰形态轮廓线，再通过多截面曲面拟合完成主体造型，之后对衔接位置做曲率检查，确保相邻曲面的G2连续，让外表面的光影过渡自然，不会出现突兀的反光断层。在实际选型适配时，

　　需要注意该结构件的上部尖端属于薄壁收窄结构，若应用在有外力触碰风险的场景，需要在尖端位置做局部加厚处理，或是在外部增加透明防护套，避免尖端受外力出现崩裂。下部锥台的安装面做了浅沉台设计，可适配直径6mm以内的粘接胶层厚度，或是隐藏沉头螺丝的头部，保证安装后外表面无突出连接件，维持整体造型的完整性。曲面建模过程中，对所有的曲面接缝位置都做了合并处理，不存在开放边，可直接导出用于后续的渲染、3D打印或是模具开模参考，不需要额外做几何修复。针对不同的应用场景，该结构件的材质适配范围较广，若作为室内装饰摆件部件，可采用ABS材质做表面喷红漆处理，还原图中的亮面红色质感；若作为户外展陈装置的部件，可更换为ASA材质提升耐候性，

　　避免长期光照导致的褪色老化。在装配关系上，该结构件属于终端外露部件，不需要与内部传动构件做配合，因此安装公差要求相对宽松，安装面的平面度控制在0.1mm以内即可满足装配要求，不需要过高的加工精度，能有效降低加工成本。
