离心泵类圆柱形腔室流体流动特性分析模型

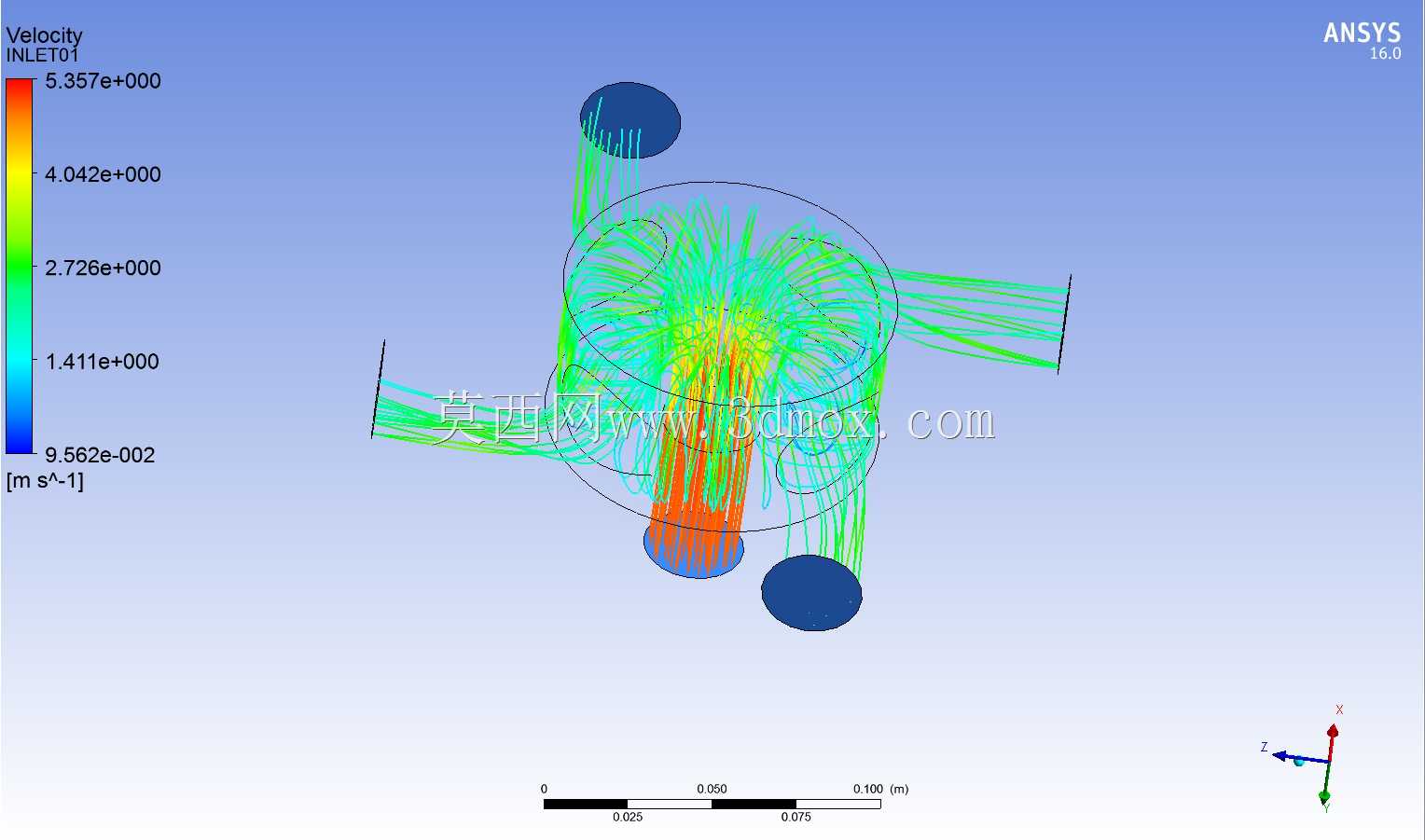

在流体输送类旋转机械的研发迭代过程中，腔室内部的流态分布直接决定设备的运行效率、汽蚀余量与运行稳定性，这类圆柱形腔室的流体分析模型，核心服务于离心泵类叶轮腔、增压腔的前期方案验证环节，可覆盖民用供水、工业流体输送、化工介质增压等多场景的泵类产品流道优化工作。从实际工程应用角度看，这类腔室是离心泵实现流体动能向压力能转换的核心区域，流体从入口进入腔室后，会随叶轮旋转形成复杂的三维湍流，不同入口流速、介质温度下的流场分布差异，会直接影响泵的输出压力、流动损失与运行噪声，甚至会因局部低压区的出现引发汽蚀问题，缩短叶轮与腔室的使用寿命。做这类分析模型的搭建时，首先要明确腔室的安装边界，圆柱形腔室的轴向、径向尺寸需要匹配对应泵型的叶轮外径、入口法兰与出口管路的连接尺寸，入口通常设置在腔室轴向端侧，出口沿腔室切向布置，和常规离心泵的蜗壳结构流道走向保持一致，确保仿真得到的流场数据能直接映射到实际产品的性能表现上。模型搭建过程中，会针对不同入口工况设置对应的边界条件，覆盖实际运行中可能遇到的流量波动、介质温度变化场景，通过流线分布可以直观看到流体进入腔室后的流动轨迹：高流速区域集中在入口正对的叶轮作用区，随着流体向腔室周边扩散，流速逐步降低，在切向出口位置形成稳定的出流，而腔室内的局部低速涡流区，则是结构优化的核心靶点，通过调整腔室内壁的导流弧度、出口位置的切入角度，可以有效减少涡流区的范围，降低流动过程中的能量损失。不同于纯几何结构模型，这类带流场分析结果的模型，能直接给结构设计人员提供流道优化的量化参考，不需要反复制作物理样机进行台架测试，就能提前预判不同结构参数下的流态变化，在小功率增压泵、化工离心泵的研发环节，这类分析可以将流道优化的周期缩短近四成，同时能避免样机测试中出现的压力脉动超标、效率不达标的问题。实际建模时还要考虑腔室的壁厚设计边界，要兼顾承压能力与流道内壁的光滑过渡要求，避免流道内出现突兀的台阶或棱角，防止局部流动分离引发的额外损失，仿真得到的流速分布数据，也能为腔室不同位置的壁厚补强提供依据，在高流速冲刷区域适当提升壁厚或选用抗冲刷性能更好的材料，延长设备的整体使用寿命。
