MK2单缸发动机铝合金壳体结构设计

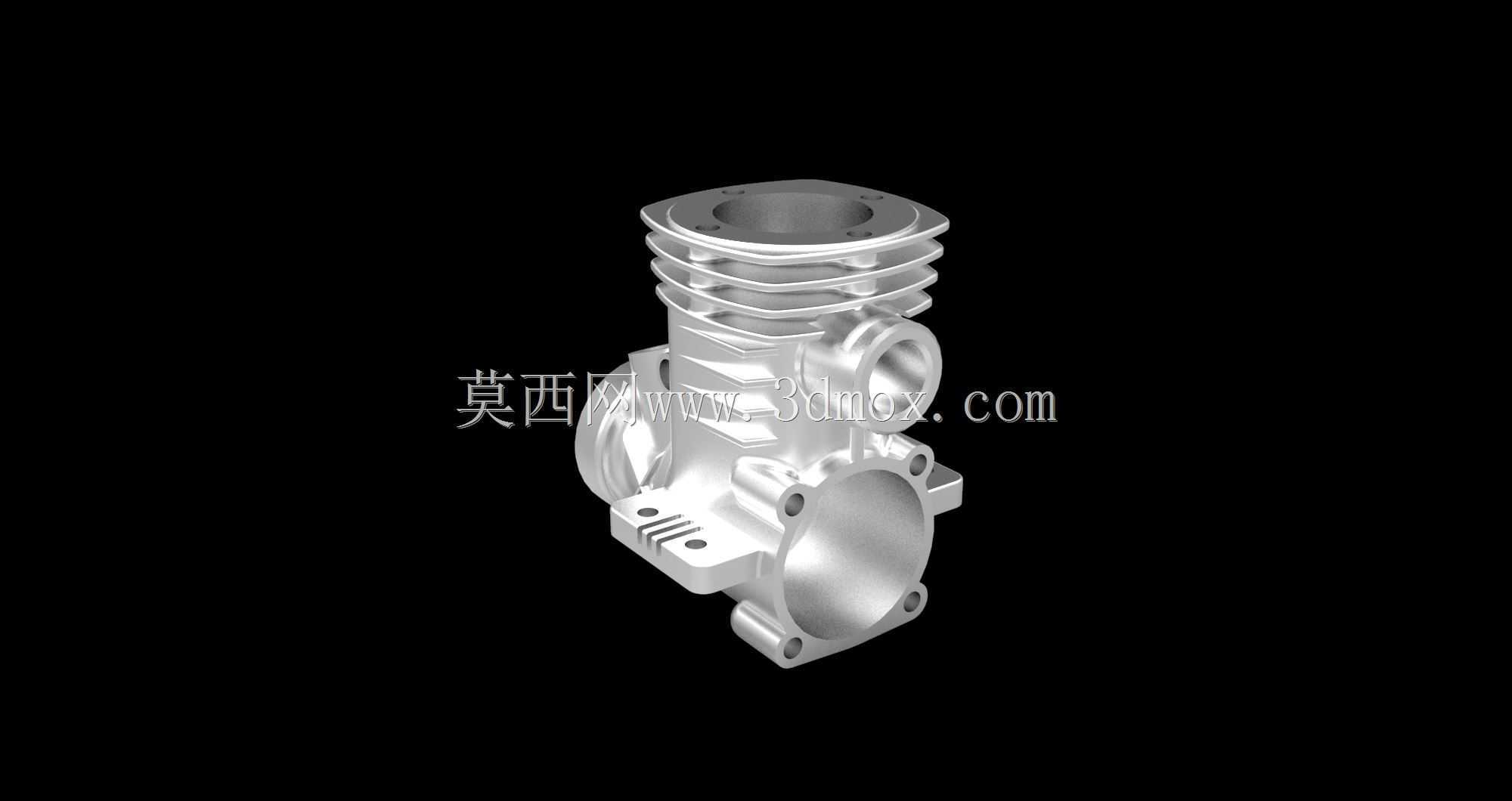

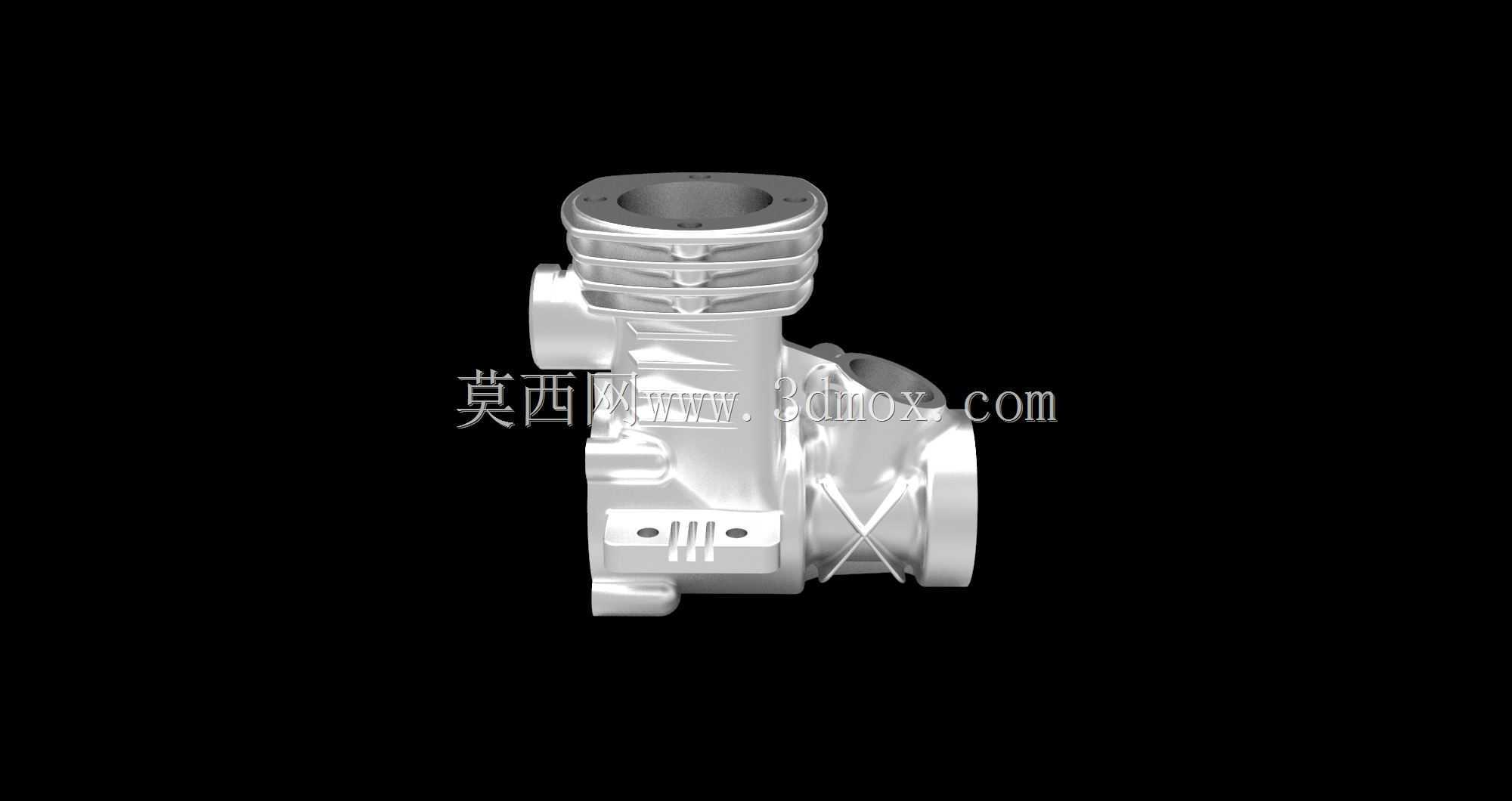

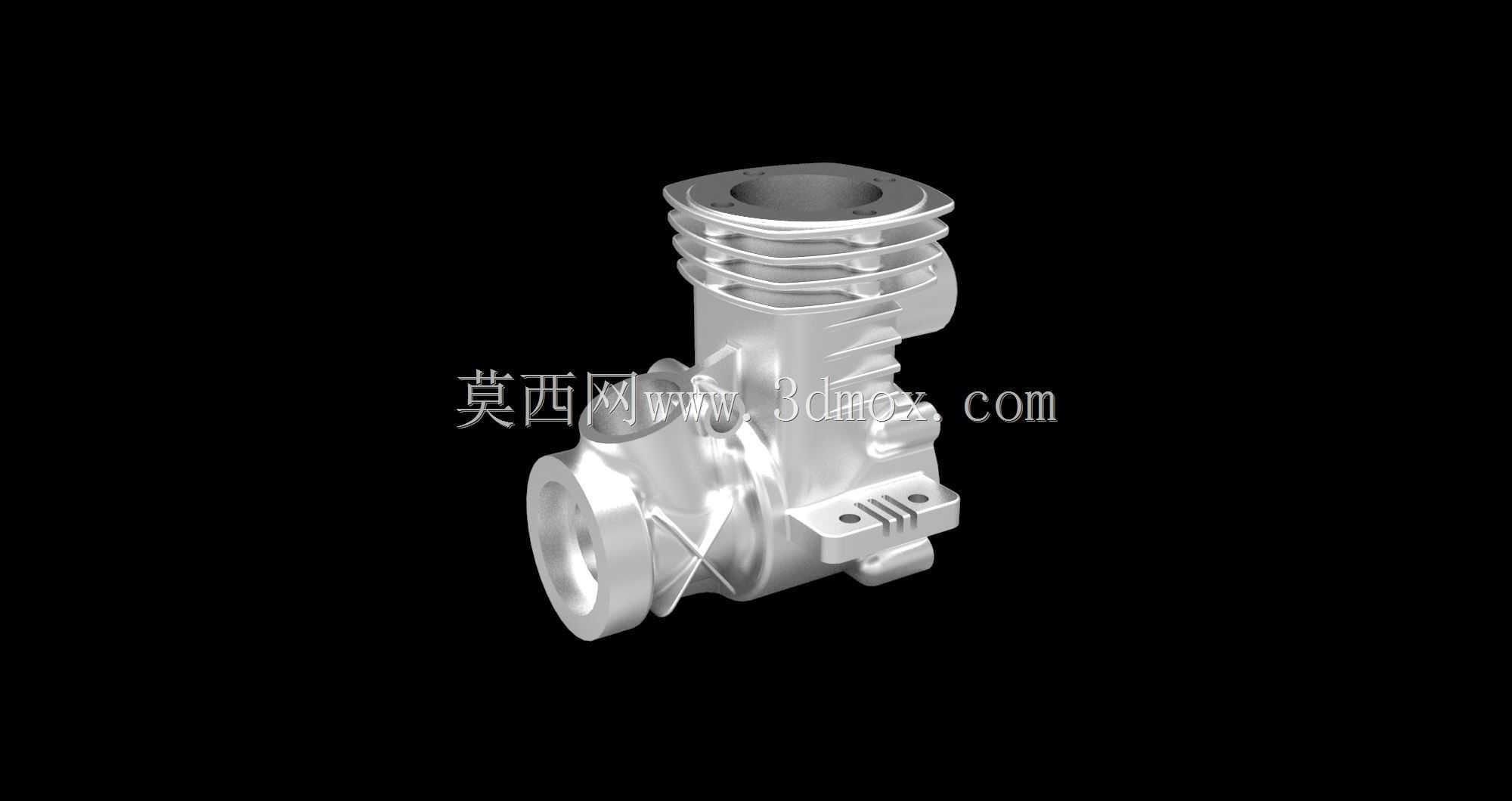

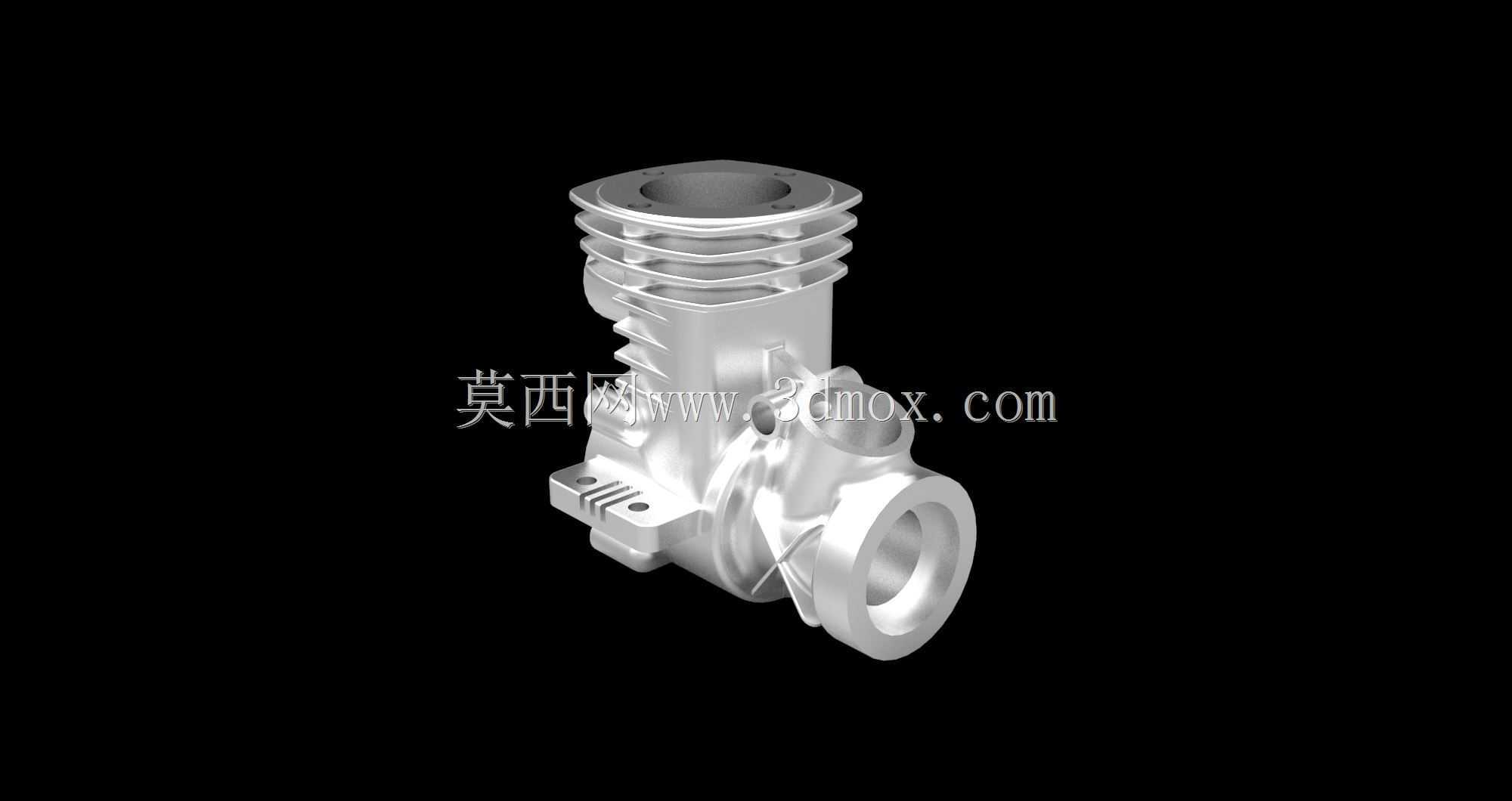

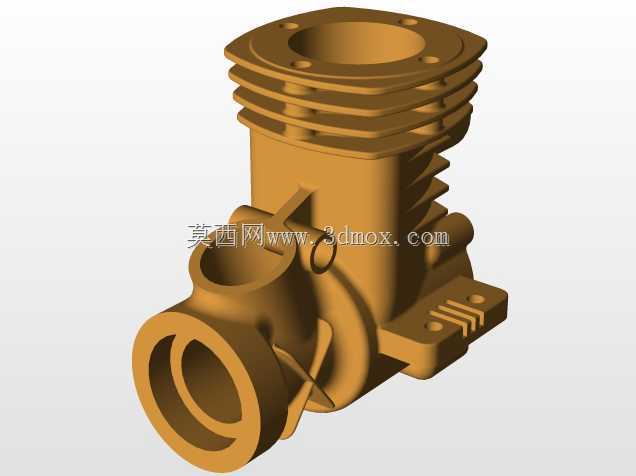

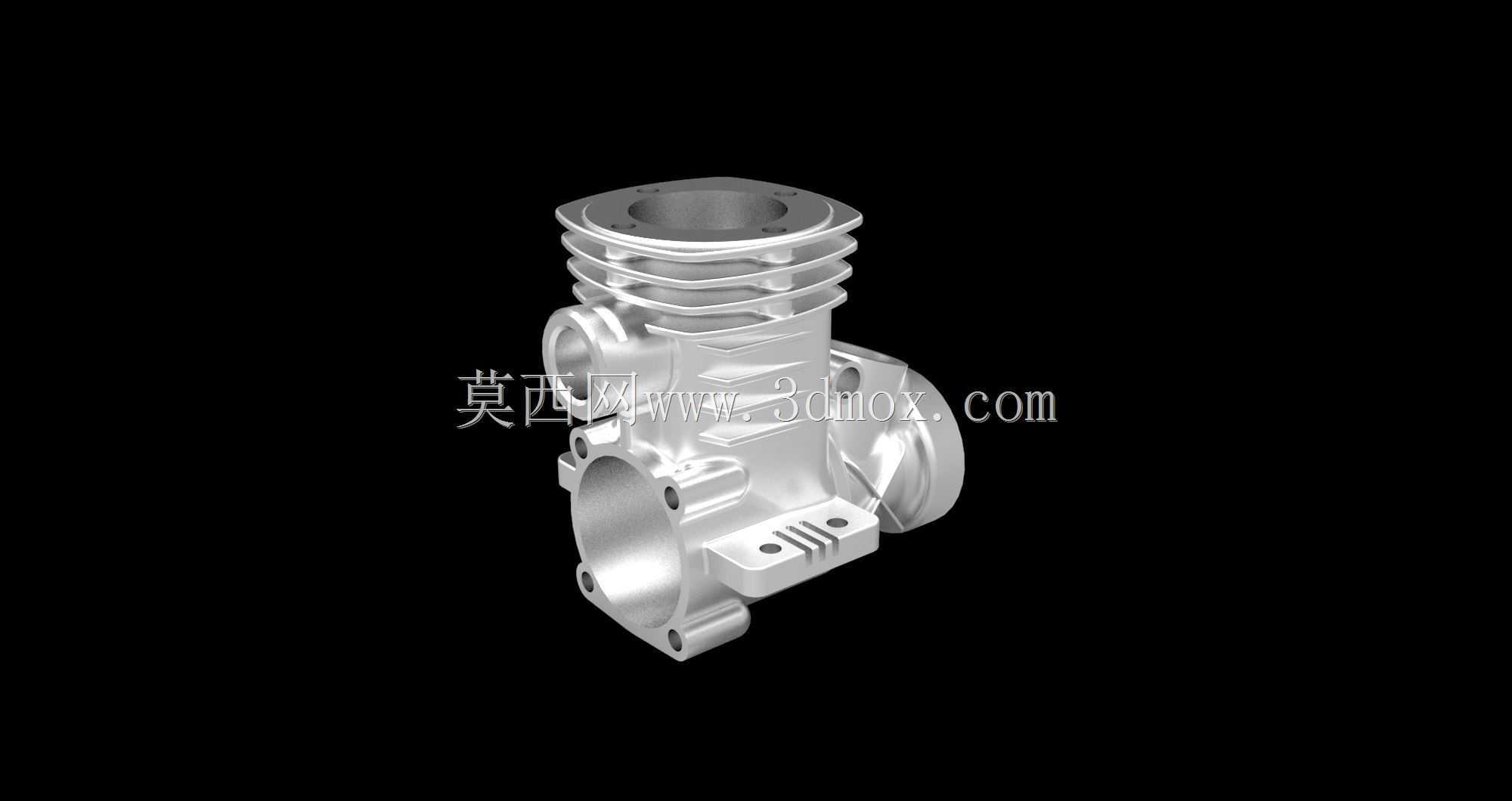

　　这款MK2发动机壳体是小型单缸内燃机的核心承载构件，主要适配小排量动力设备的动力输出需求，常见于小型代步摩托、园林作业机械、小型通用动力机组这类对动力单元紧凑性有较高要求的应用场景。作为整台发动机的装配基体，壳体需要同时承担气缸工作腔的密封承载、曲轴连杆机构的运动支撑、散热导流以及外部附属配件的安装定位功能，其结构设计的合理性直接决定了发动机运行的可靠性、振动控制水平与服役寿命。

　　从设计思路来看，该壳体选用铝合金作为基材，核心是匹配高温铸造的成型工艺特性，铝合金材质的导热系数远高于传统铸铁壳体，能够在不额外增加过多散热鳍片体积的前提下，快速将气缸燃烧做功产生的热量导出，避免缸内工作温度过高引发的爆震、润滑失效等问题，同时铝合金的密度更低，能有效降低动力单元的整体重量，适配小型动力设备的轻量化设计需求。结构布局上，上部集成了气缸套安装腔，腔体外壁环绕布置了多层等间距的散热鳍片，鳍片的厚度与间距经过匹配，既保证铸造时的铝液充型流畅性，避免出现冷隔、浇不足的铸造缺陷，也能在设备运行时引导冷却气流顺着鳍片间隙流动，最大化散热面积的利用效率，保证缸壁工作温度维持在合理区间。

　　壳体侧部预留了化油器或者电喷节气门体的安装接口，接口的结合面做了平面度公差控制，保证装配后的密封性能，避免进气泄漏导致的空燃比失准问题；另一侧对应位置设置了排气道连接法兰，法兰上的安装孔位做了位置度约束，能够和排气消音器组件精准对接，减少排气泄漏的风险。下部的曲轴腔结构做了加强筋布局优化，在曲轴轴承安装座的周围辐射布置了多条加强筋，既能够抵消曲轴高速旋转时产生的交变载荷，避免轴承座位置出现应力集中导致的壳体开裂，也能提升整个壳体的结构刚性，降低发动机运行时的结构振动传递。

　　安装边界方面，壳体底部预留了与机架连接的安装凸台，凸台上的安装孔位做了沉孔设计，能够容纳固定螺栓的头部，保证装配后螺栓不会突出凸台平面影响安装贴合度，凸台的位置经过重心匹配，让整台发动机的重心落在安装支撑点的中心区域，减少运行时的偏载振动。壳体上还预留了火花塞安装孔、机油通道、温度传感器安装位等附属结构，所有孔位的位置精度都按照装配公差要求做了约束，能够保证各个附属配件直接装配到位，不需要现场二次修配。

　　在结构细节处理上，壳体的所有转角位置都做了铸造圆角过渡，避免尖角位置的应力集中，同时也符合铸造工艺的脱模要求，减少铸造过程中的应力残留；各个结合面的加工余量预留合理，既不会因为余量过大增加后续机加工的工时成本，也不会因为余量过小导致铸造偏差出现加工不到位的废品。整个壳体的内部型腔做了平滑过渡处理，能够减少曲轴运转时的机油搅动阻力，提升机油回流的顺畅度，避免局部积油导致的润滑异常问题。
