多通路农用喷雾喷嘴结构设计

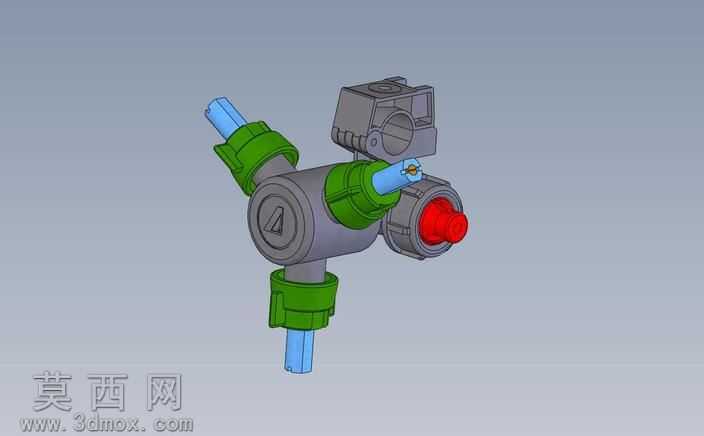

本作品为农用多通路喷雾喷嘴的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对喷嘴的核心功能模块进行拆分，分别构建主体阀体、快插接头、调节旋钮、密封端盖、喷口组件等独立零件，每个零件的尺寸均参考农用植保喷雾设备的通用安装标准设定，确保各部件装配后无干涉错位。建模过程中对阀体内部的流道结构做了精细化处理，通过曲面放样、布尔运算等操作还原多通路分流的腔体形态，精准呈现不同通路的孔径比例与转角弧度，保证流体分流时的压力均衡性。材质渲染阶段针对不同部件的实际应用材质做了区分：主体阀体采用哑光深灰工程塑料材质，添加细微的磨砂颗粒质感还原PP材质的真实触感；快插锁紧套采用亮绿色硬质塑料材质，调整表面粗糙度与反光度，区分锁紧件与主体的材质差异；管路接头采用淡蓝色半透明工程塑料质感，模拟农用输水管路常用的尼龙材质视觉效果；端部调节旋钮采用鲜红色半透明材质，添加轻微的内发光质感突出调节部件的识别性；顶部快接卡扣采用深灰硬质塑料材质，还原卡扣结构的耐磨材质特性。结构设计上采用多通路集成布局，单阀体集成三个不同方向的快插接口与一个调节端，可同时对接多组喷管实现多角度喷施，快插接头处设计了环形锁紧凸台与防滑棱结构，保证管路插接后的密封性与连接强度，调节端内部预留了阀芯安装腔，可通过旋钮调整通路开度控制喷雾流量与雾化效果，阀体表面的标识凸台采用浮雕式建模，还原产品的标识刻印细节。整体装配过程采用自下而上的装配逻辑，通过同轴心、重合、限位配合等约束方式还原各部件的实际装配关系，对活动调节部件添加了角度限位配合，模拟旋钮的实际调节行程，渲染阶段采用柔和的工业产品展示光源，通过多角度补光突出喷嘴的结构层次与材质差异，清晰展现各部件的连接关系与功能分区，完整呈现该农用喷嘴的结构特点与功能设计。
