移动式颚式破碎站底盘机架结构设计

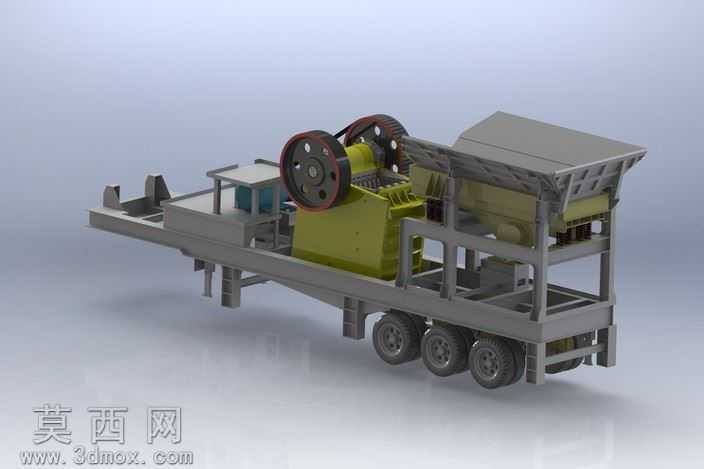

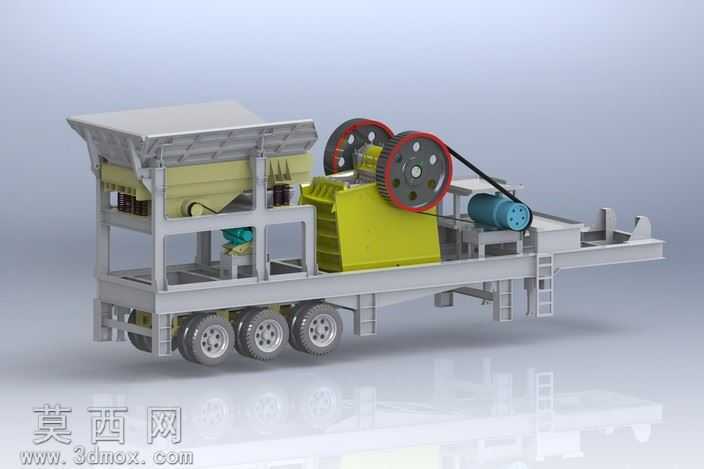

本作品为移动式颚式破碎站的底盘机架三维建模设计，整体采用车载拖挂式结构布局，在三维建模过程中严格遵循工程机械设计规范，先完成整体承载框架的基准搭建，以型钢焊接机架作为核心承载基体，逐一匹配各功能模块的安装定位基准。建模阶段对机架的纵梁、横梁连接结构做了精细化处理，预留了颚式破碎机主机、给料装置、出料输送结构的安装工位，同时集成了多轴重载行走轮组的安装支座，保证轮组装配后整机的承载平衡性。渲染环节采用哑光工业灰作为机架主体材质，对颚破主机的机壳部分赋予橄榄绿耐磨金属材质，传动带轮做了发黑金属质感处理，轮胎采用橡胶材质搭配金属轮毂，还原真实工程设备的材质质感，渲染光影采用柔和的环境漫反射，清晰呈现机架各部分的结构层次与装配关系。结构设计上充分考虑移动破碎设备的作业需求，机架前端设置拖挂连接结构，中部框架做了加强筋布局设计，抵消破碎作业产生的交变载荷，上部给料仓的支撑框架做了倾斜角度适配，保证物料顺畅送入颚破腔，侧部预留了传动系统的防护安装位，兼顾作业安全性与设备维护便利性。设计思路围绕移动破碎作业的转场便捷性与作业稳定性展开，将破碎主机、承载底盘、行走机构整合为一体化结构，无需复杂现场安装即可快速转场作业，建模过程中对各连接部位的螺栓孔、定位面做了参数化处理，可根据不同型号的颚破主机调整安装尺寸，适配不同产能的移动破碎设备配置需求，同时对机架的受力薄弱位置做了加厚处理，通过三维建模的干涉检查功能，验证了轮组转向、传动部件运转时与机架无结构干涉，保证整体结构的合理性与实用性。
