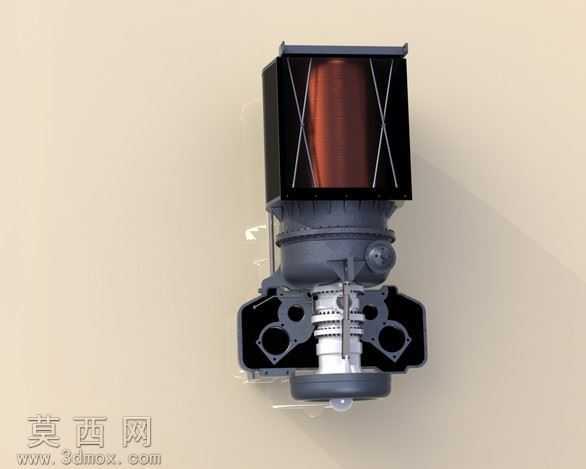

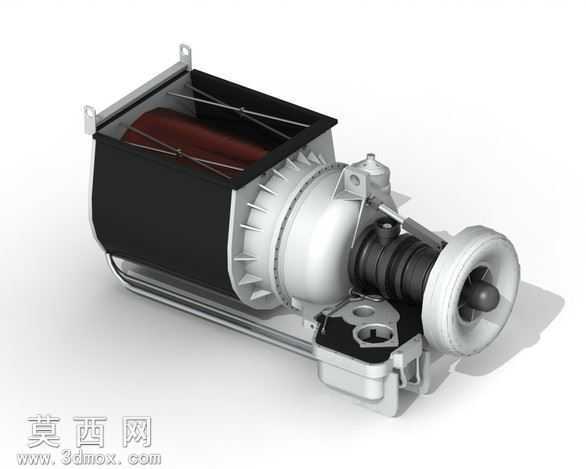

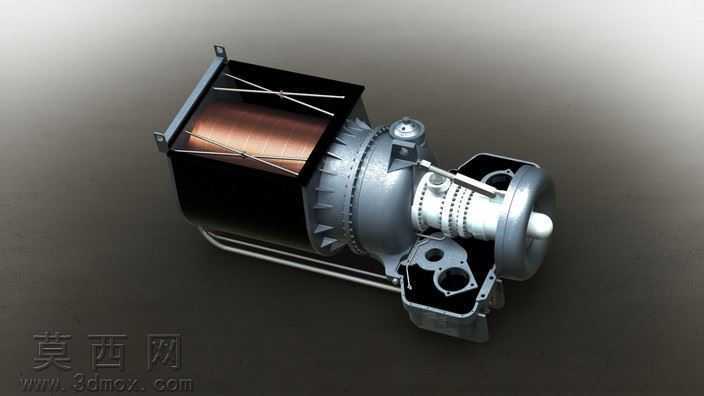

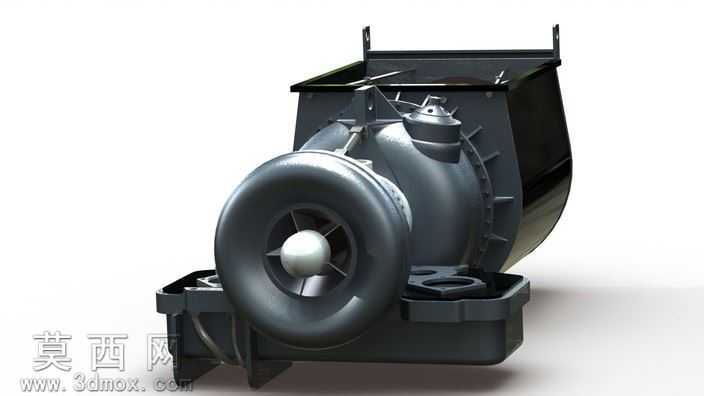

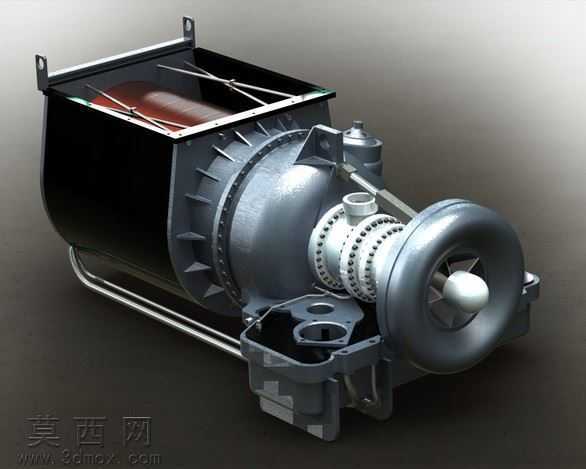

霍尼韦尔AGT1500涡轮发动机结构模型

本模型为霍尼韦尔AGT1500涡轮发动机的高精度三维建模作品，完整还原了该型燃气涡轮发动机的整体外观与核心结构特征。建模过程中严格参照该型发动机的真实结构比例，对进气端、压气机段、燃烧室段、涡轮段、输出端以及附属安装结构进行了逐一还原，首先通过基础几何体搭建整体轮廓框架，确定各功能段的轴向尺寸与径向比例，保证整体布局与实物一致。在细节建模阶段，针对压气机段的多层叶片阵列结构，采用环形阵列建模方式还原叶片的排布规律与叶型轮廓，对燃烧室外部的管路接口、安装支座、加强筋结构进行精细化建模，还原了机匣表面的螺栓连接点位、散热鳍片结构以及外部附属管路的走向与固定结构。材质渲染阶段，针对不同部件的材质特性进行区分设置，机匣主体采用铸钢材质，调整金属粗糙度与反射参数还原铸钢件的哑光金属质感，压气机叶片与涡轮叶轮采用抛光合金材质，设置更高的反射强度与细微的划痕纹理，还原高速转动部件的金属加工质感，进气端的箱体结构采用黑色哑光涂层材质，模拟隔热防护层的视觉效果，外部管路采用金属管材材质，添加细微的氧化色泽提升真实感。结构设计上完整呈现了该型涡轮发动机的进气过滤舱、离心压气机、环形燃烧室、动力涡轮、减速输出端的层级布局，各部件之间的连接法兰、固定吊耳、安装支架均按照实物结构进行建模，可清晰观察到发动机从进气、压缩、燃烧做功到动力输出的完整结构路径，模型同时还原了发动机外部的燃油管路接口、传感器安装位、起动机安装结构等附属细节，整体模型结构严谨，细节丰富，通过光影渲染突出了金属部件的结构层次与机械质感，清晰展现了该型涡轮发动机的工业设计特征与精密机械结构特点。
