V型12缸汽车发动机结构三维设计

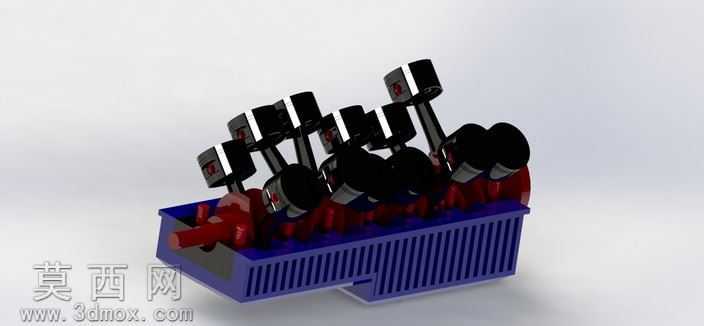

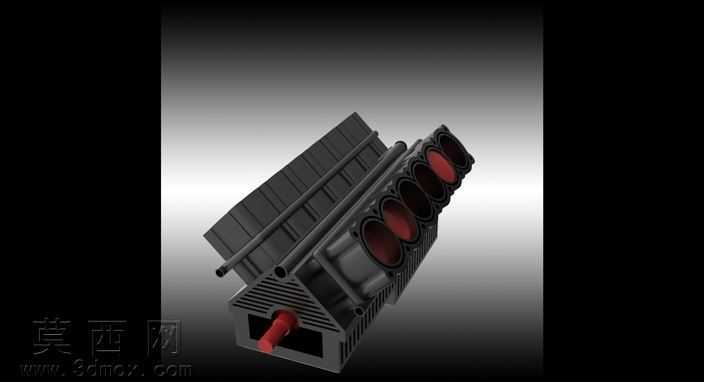

本作品为V型12缸发动机的三维参数化建模成果，建模阶段依托三维机械设计软件完成全结构的1:1比例还原，整体采用自底向上的装配建模思路，先逐一完成缸体、曲轴、活塞、连杆、气门组件、进气歧管等核心零部件的独立建模，再按照实际装配约束完成整体组装，确保各部件的配合公差、运动行程符合V12发动机的真实机械原理。建模过程中对缸体的散热鳍片结构、曲轴的曲拐排布、活塞的燃烧室凹坑、气门的排布角度都做了精细化特征还原，没有过度简化关键受力与功能结构，能够直观呈现V型60°夹角双列六缸布局的结构特点，清晰展示两列缸体共用一根曲轴的动力传递逻辑。材质与渲染阶段，针对不同零部件匹配了对应的物理材质：缸体部分采用铸铁哑光金属材质，还原发动机缸体的厚重金属质感与铸造表面的细微颗粒纹理；曲轴、连杆等运动部件采用抛光合金钢材质，体现机加工表面的金属光泽；活塞顶部的燃烧室区域做了高温灼烧后的暗红质感处理，区分不同功能区域的材质差异；进气歧管等附属部件采用哑光黑色工程塑料材质，还原真实发动机的部件材质区分。渲染采用影棚渐变背景布光，通过主辅光源的角度调整，突出缸体散热鳍片的层次感、管路的走向轮廓以及V型夹角的结构特征，阴影参数调整柔和，避免暗部细节丢失，能够清晰展示各部件的装配位置与外形特征。设计过程中重点还原了V12发动机的核心结构逻辑：两列气缸呈60°夹角排布，有效缩短发动机整体长度，降低整机重心，12个活塞通过连杆连接到同一根曲轴上，做功顺序的排布保证动力输出的平顺性，曲轴箱采用分体式结构设计，方便曲轴的安装与维护，所有结构特征都符合往复式内燃机的真实设计规范，可用于发动机结构教学、动力总成布局演示、机械原理科普等场景，能够帮助观看者直观理解大排量多缸发动机的内部构造与动力传递路径。
