星际迷航UFP标识装饰摆盘结构设计

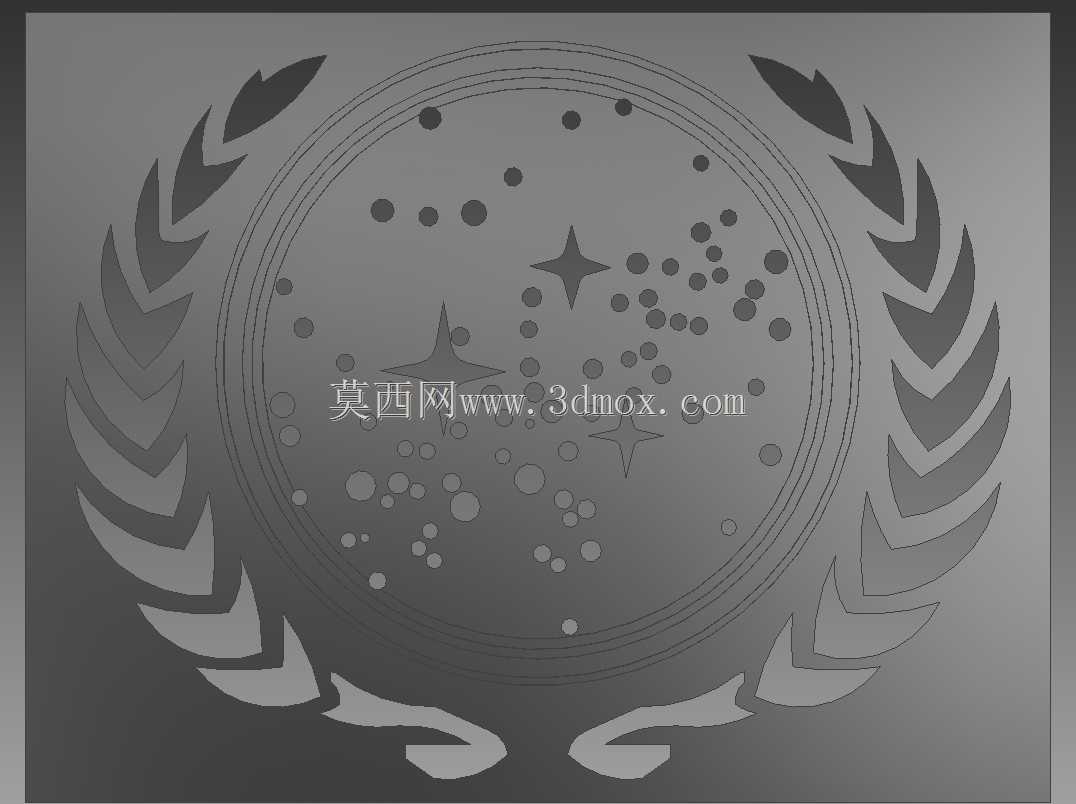

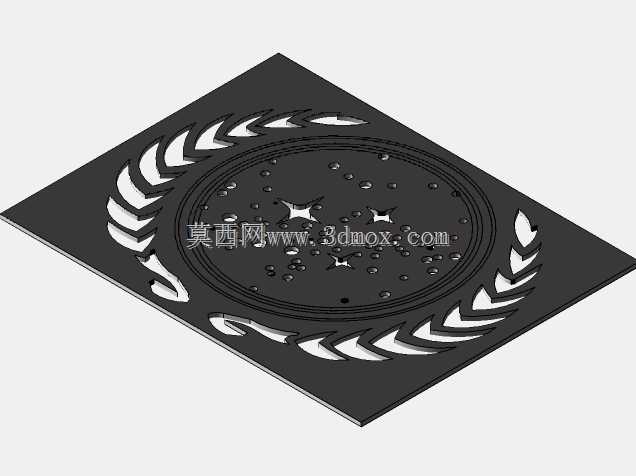

这款带UFP标识的盘状构件，最初的设计需求来自影视IP周边文创的定制场景，主要用于主题展陈装饰、收藏爱好者桌面陈设，也可作为主题活动的纪念标识载体，在科幻主题场馆的导视系统、粉丝线下活动的纪念摆件、IP联名文创产品的配套结构件中都能适配。从结构设计角度看，整体采用薄型圆盘作为基础载体，外轮廓做等半径圆弧过渡，边缘预留了3mm的平直安装边，既可以直接平放在置物平面作为独立摆件，也能通过背胶或者沉头螺丝固定在墙面、展架面板上，安装边界控制在直径200mm、厚度8mm的范围内，不会占用过多陈设空间，适配多数常规展陈格、桌面置物区的尺寸要求。盘面的图案设计完全还原UFP标识的核心元素，外围的月桂叶轮廓采用等宽凸起结构，凸起高度控制在1.2mm，既保证触摸时有清晰的肌理感，又不会因为凸起过高导致积灰、磕碰掉漆的问题；中心区域的星点与星徽元素，采用不同直径的凹点与浅浮雕结合的方式，大星徽的凸起高度和外围叶饰保持一致，周围散点的凹坑深度统一为0.5mm，不同直径的凹点对应标识上不同大小的星点排布，所有曲面过渡都做了R0.3的圆角处理，没有尖锐棱角，既满足日常把玩的安全性要求，也适配后续的表面喷涂、电镀、激光雕刻等二次加工工艺。在建模过程中，首先以圆盘中心为基准建立全局坐标系，先绘制外轮廓与中心定位圆，再通过阵列命令排布外围的月桂叶片，每一片叶片的轮廓都做了曲率连续调整，避免相邻叶片衔接处出现棱线；中心区域的星点先按照标识的相对坐标定位每个点位，再根据点位对应的星点大小绘制不同直径的圆，通过拉伸切除做出凹点效果，三个主星徽采用草图约束对称分布，拉伸凸起后做拔模处理，拔模角度设置为2度，方便后续如果开模生产时能够顺利脱模。考虑到这类文创摆件的实际使用场景，盘体背面做了全平面处理，没有多余的加强筋或者凸起结构，既可以直接贴附防滑垫作为桌面摆件，也能适配壁挂安装的挂扣结构，不需要额外做结构修改；整体壁厚均匀控制在6mm，边缘的安装边厚度和主体保持一致，不会出现壁厚不均导致的注塑缩痕或者3D打印翘边问题。如果用于金属材质加工，盘面的浮雕结构可以直接通过CNC铣削成型，不需要额外做电极拆解；如果采用光敏树脂3D打印制作手板，所有结构都没有悬空角度超过45度的部位，不需要添加过多支撑，后期打磨处理的工作量很小。
