电影放映设备胶片卷轴轮盘结构

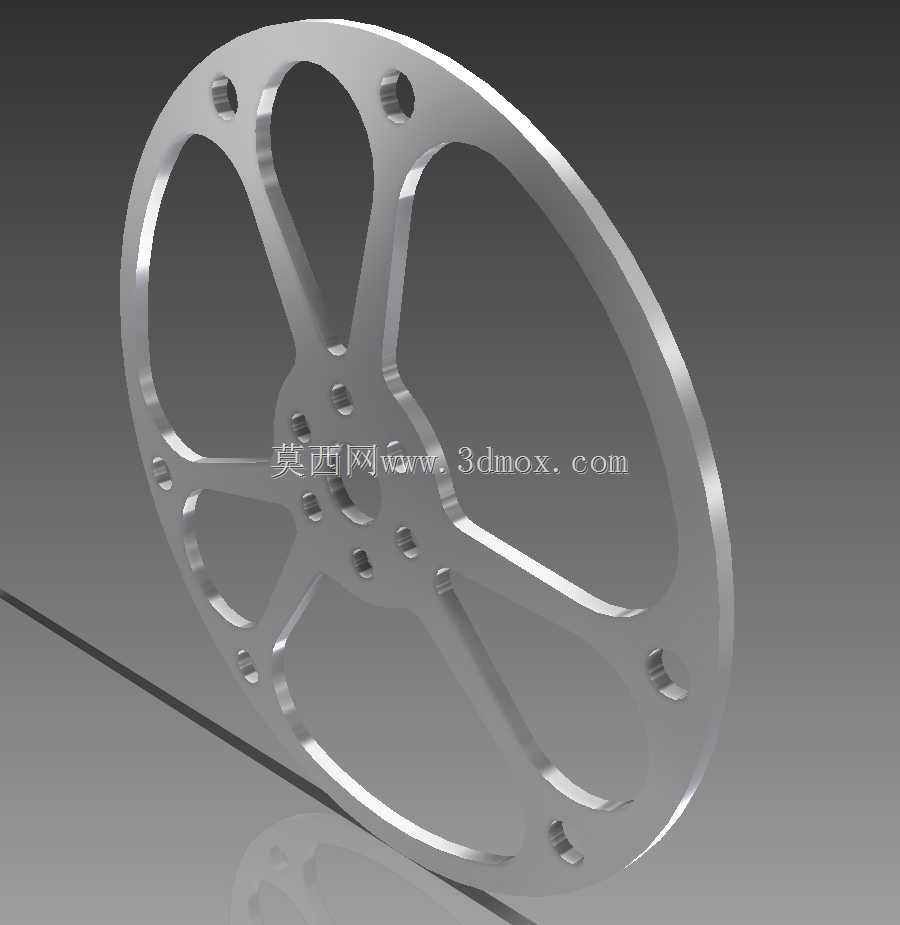

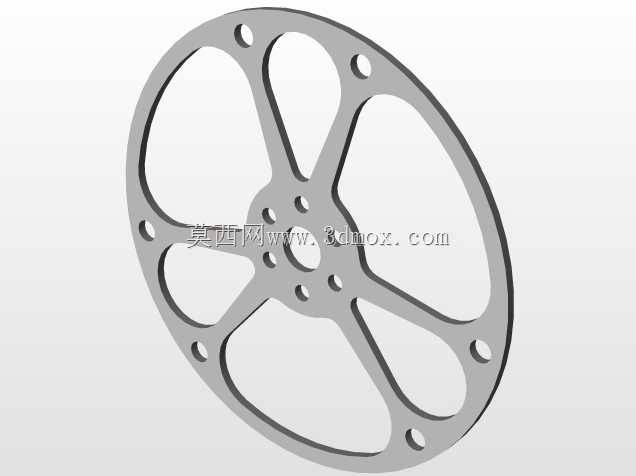

　　胶片放映场景里，卷轴轮盘是承托整盘胶片、维持走片张力稳定的核心回转件，老式影院放映机、胶片剪辑台、复古影视道具装置中都能见到这类轮盘结构。这套轮盘的结构设计完全围绕大直径薄盘件的回转需求展开，整体采用轮辐式镂空构型，外缘为连续等厚环形轮缘，用来贴合胶片盘的内圈支撑面，保证胶片卷绕后外圈不会出现局部塌边、散卷的问题；中心区域设置加厚轮毂座，预留多组同轴安装孔位，可匹配放映机输出轴、阻尼轴或者手动摇柄的装配接口，轮毂和外缘之间通过六根径向分布的曲面辐板连接，辐板之间开出大尺寸弧形镂空窗口。这种镂空设计并非单纯为了外观造型，首先是大幅降低轮盘整体自重，大直径盘件如果做成实心结构，转动惯量会过大，放映启停时胶片会因为轮盘惯性拖拽出现扯片、齿孔撕裂的故障，镂空后转动惯量控制在合理区间，走片过程中加减速响应更平顺；其次镂空窗口方便操作人员直接观察内部胶片的剩余卷量，在换片、倒片作业时不用拆卸轮盘就能快速判断胶片存量，同时镂空结构也减少了实体材料的堆积，加工后热处理或者自然时效时内应力释放更均匀，薄盘件不容易出现翘曲变形。

　　从安装边界来看，轮盘的轴向厚度控制得很薄，轮缘端面和辐板、轮毂的端面保持齐平，装配后相邻两台放映机的卷轴间距可以压缩到较小尺寸，适配老式放映机柜的狭窄安装空间；轮毂端面上沿圆周均匀分布多组沉头安装孔，孔位做沉台处理，锁紧螺丝装入后螺丝头部完全沉入盘面以下，不会突出表面刮蹭胶片片基，也不会在叠放收纳时互相磕碰划伤盘面。辐板和轮缘、轮毂的交接位置全部做了大圆弧过渡，没有尖锐的直角转角，一方面避免应力集中——轮盘在满卷胶片承重时，辐板根部是弯矩最大的位置，直角转角很容易在长期启停交变载荷下产生疲劳裂纹，圆弧过渡可以把局部应力峰值降低四成以上；另一方面光滑的圆弧表面没有毛刺死角，操作人员手持轮盘换片时不会被锐边划伤，也不会勾挂胶片的边缘。

　　实际使用中这类卷轴轮盘需要兼顾刚性和转动灵活性：轮缘的环形截面做了等宽设计，支撑胶片盘的接触面平面度要求很高，如果盘面出现翘曲，胶片卷绕后会出现轴向偏移，走片时胶片齿孔和放映机抓片爪的对位就会偏差，轻则画面抖动，重则拉伤齿孔导致胶片报废。建模过程中首先以中心安装轴孔为基准绘制回转中心线，先拉伸生成轮毂的基础实体，再按照六等分圆周定位辐板的走向，辐板采用变截面设计，靠近轮毂位置的截面厚度更大，向外缘延伸时厚度逐步收窄，匹配回转件受载时的弯矩分布规律——径向弯矩从轮毂到外缘逐步递减，变截面设计既保证强度，又进一步控制无用重量。轮缘部分采用薄壁环形结构，内圈和辐板熔接为整体，外圈做微小的圆角导边，避免锋利棱边接触胶片。所有镂空窗口的轮廓线都做了等距偏移校验，保证相邻辐板之间的窗口形状对称，六组辐板的质量偏差控制在极小范围，整个轮盘的质心严格落在回转轴线上，高速转动时不会产生偏心振动，运转噪音也能控制在较低水平。轮毂上的安装孔位按照标准放映机轴的安装尺寸排布，既可以通过键槽传递扭矩，也可以通过紧定螺丝锁紧轴面，适配不同型号的老式放映设备，中心孔周围还预留了小规格的定位销孔，装配时可以快速对位，防止轮盘和输出轴之间出现相对打滑。这类结构除了胶片放映场景，也可以衍生用于线材收卷、薄膜料带输送设备的承料盘，镂空轻量化、对称辐板、沉头安装孔的设计思路，在大直径薄型回转盘类零件设计中都有很强的参考价值，建模时全程关联基准参数，调整外径、孔位数量、辐板数量时可以快速变型，适配不同宽度胶片、不同料卷直径的使用需求。
