舰船用快开式耐压密封舷边门框结构

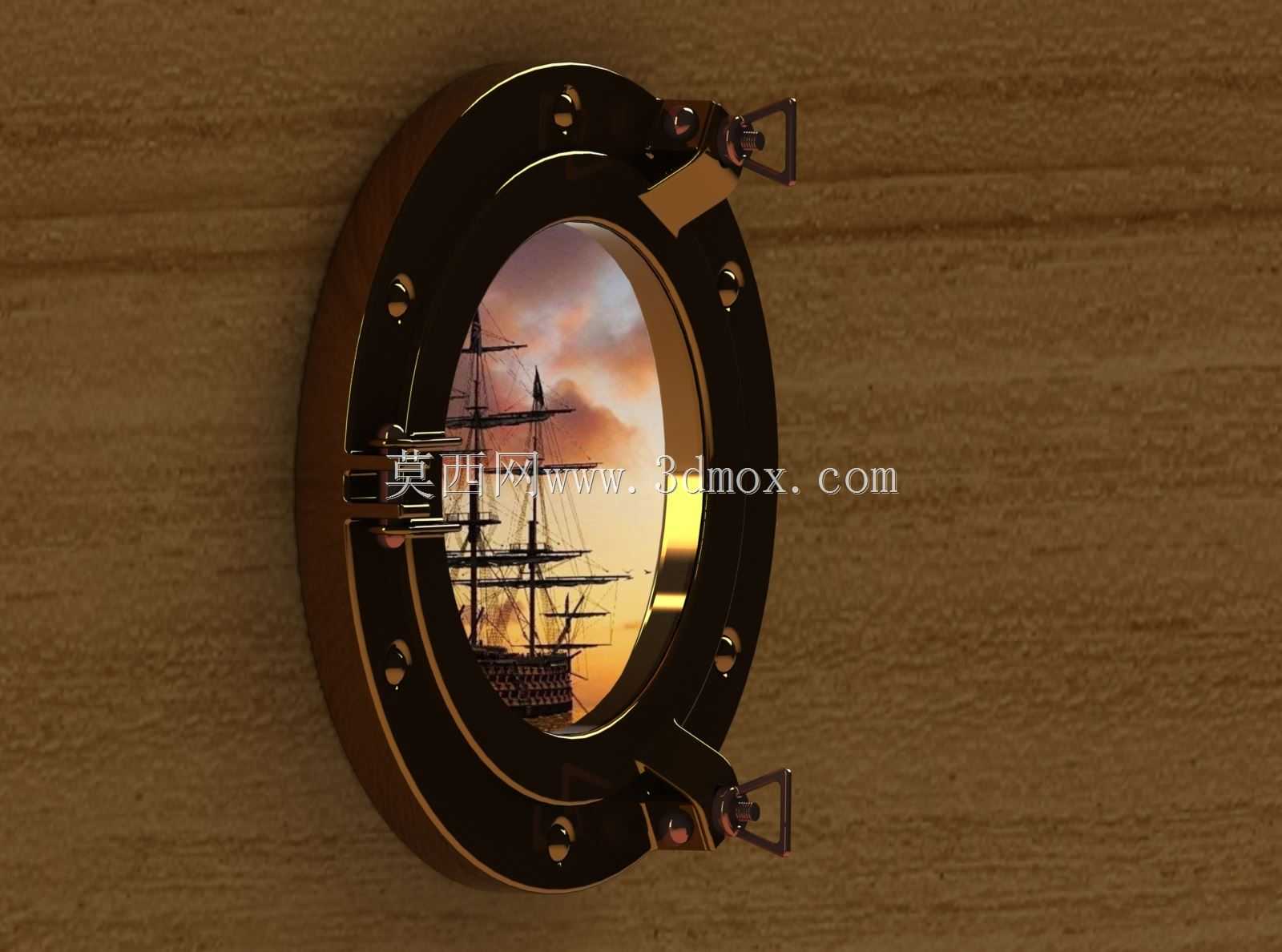

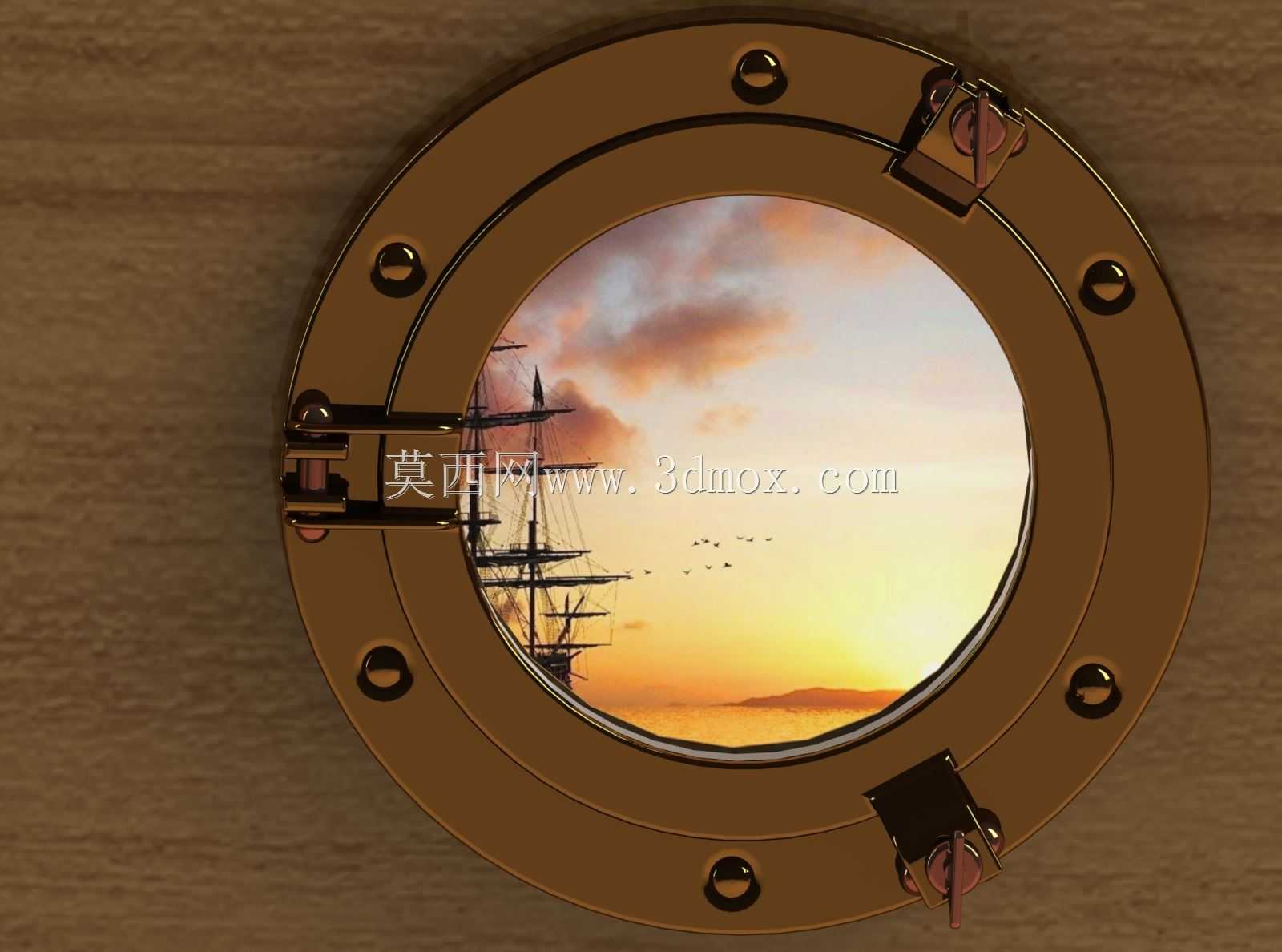

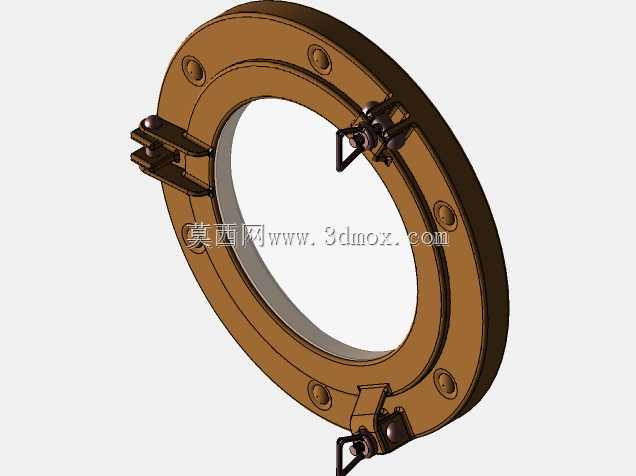

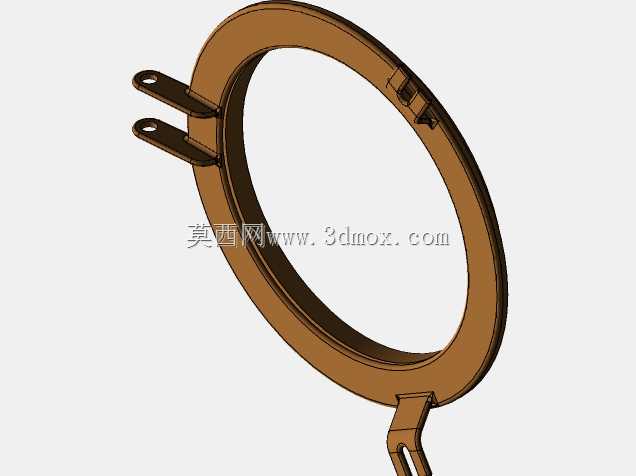

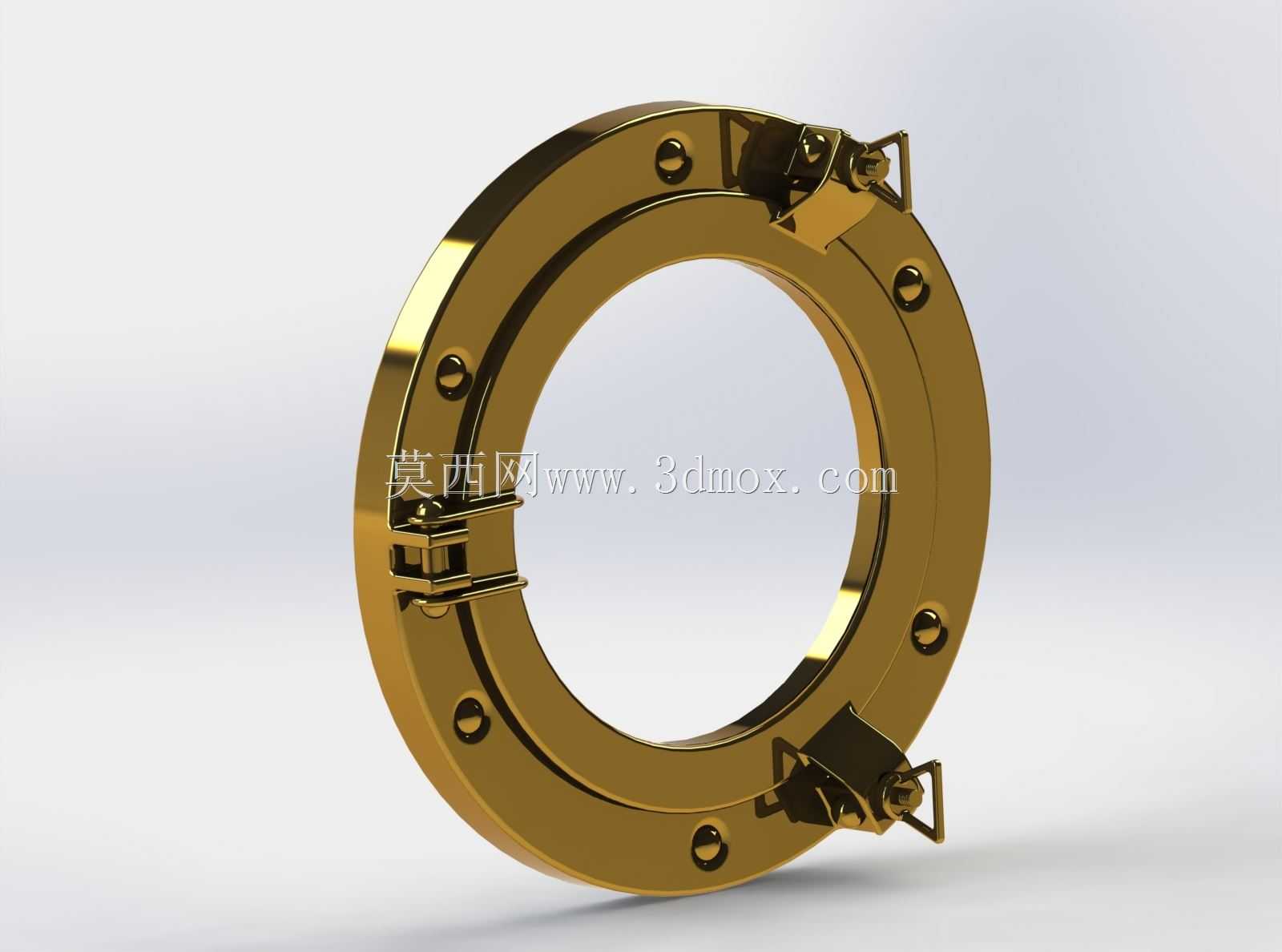

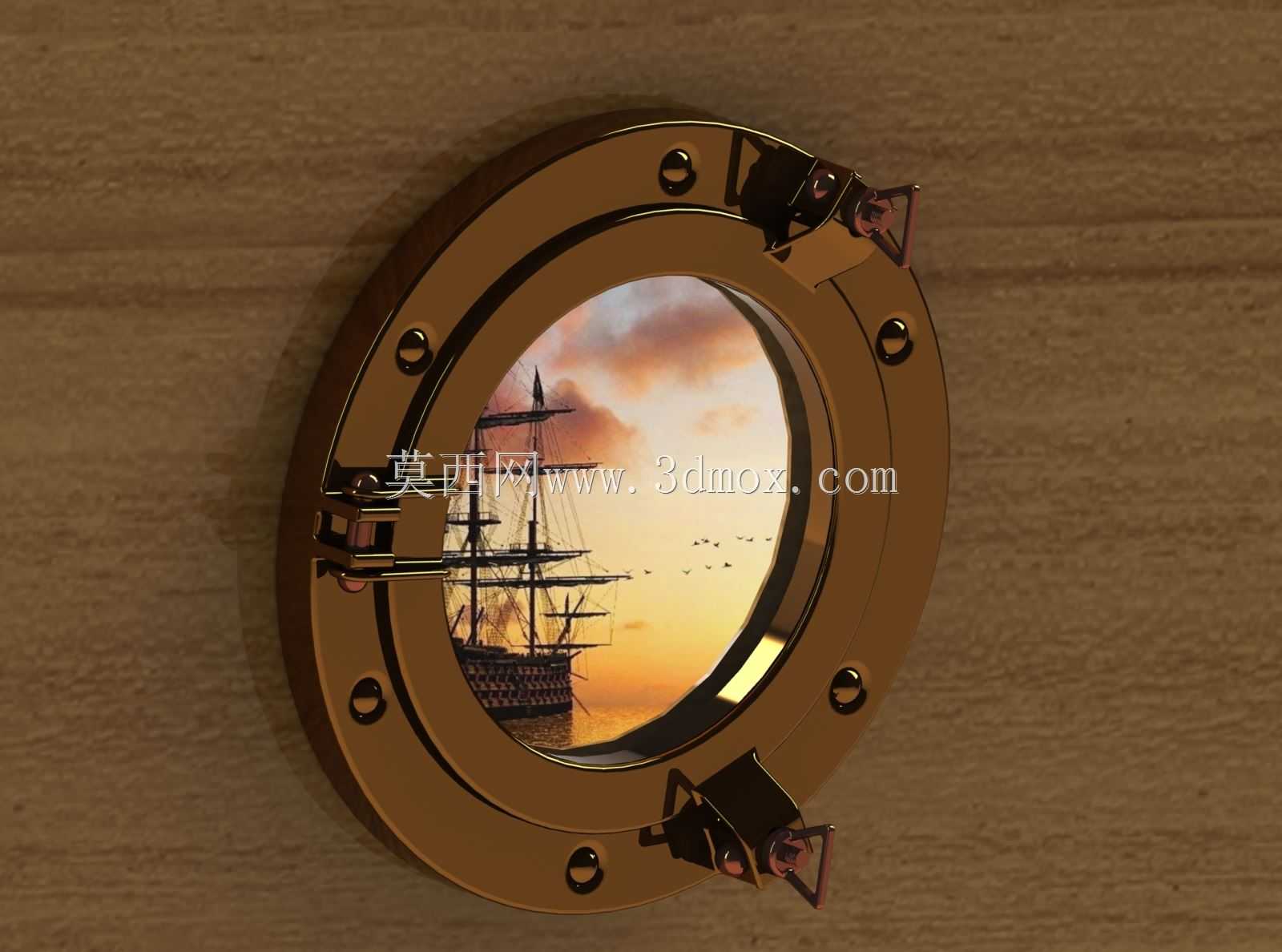

该结构主要应用于各类水面舰船、近海作业船舶的舱室舷侧部位，作为舱室与外部连通的可启闭通道承压构件，承担舱室边界密封、舷侧外力抵御、应急快速启闭的核心作用，区别于普通民用门窗结构，其整体需满足船舶航行中的抗浪涌冲击、盐雾腐蚀防护、舱室压差维持等多重工况要求。从功能特性来看，该门框采用环形整体铸造成型基体，周向均匀布置的快开锁扣结构可实现单人无工具快速启闭，锁扣压紧面设计有楔形自锁角度，在关闭状态下可依靠舱内外压差实现辅助压紧，避免航行振动导致的松脱问题；门框与舱壁连接的法兰面预留均匀分布的螺栓沉孔，安装时可将螺栓头完全埋入法兰基体内部，避免突出结构勾挂缆绳、作业工具，同时减少舷侧航行的紊流阻力。设计过程中优先考虑了舷侧安装的边界适配性，环形基体的外径尺寸匹配常规船舶舷侧开孔的加强圈规格，安装法兰的厚度与船体舷侧外板的加强筋间距适配，无需额外对船体结构做大规模裁切改造即可完成换装；锁扣的铰接位置做了加厚凸台处理，抵消长期启闭动作带来的应力集中，铰接轴采用耐腐蚀的不锈钢材质与铜基衬套配合，在高盐雾高湿度的海洋环境下可避免锈死卡滞。密封槽设置在门框内侧的环形贴合面，可适配耐油橡胶密封圈，在锁扣完全压紧时可实现整圈均匀的密封比压，满足舱室水密、气密要求，应对短时海浪拍击、甲板上浪的工况不会出现渗漏问题。周向布置的锁扣采用三点位均匀分布设计，启闭时无需按固定顺序操作，任意锁扣的压紧动作不会导致其他位置出现密封间隙，紧急情况下可快速完成开启或锁闭，满足人员应急通行、舷侧作业快速出入的使用需求。门框整体的外露棱边均做了圆弧倒钝处理，避免人员通行时磕碰划伤，金属表面的镀层处理可适配海洋环境下的长期防腐蚀要求，减少后期维护的工作量。
