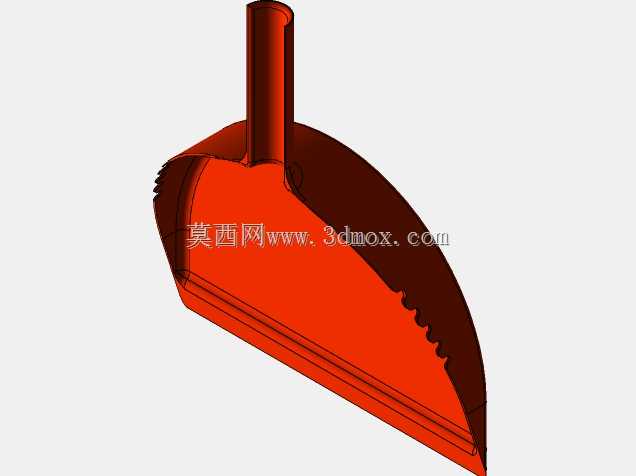

带侧边清洁齿的手持簸箕结构设计

这款带清洁侧扫结构的手持集尘簸箕，主要适配日常地面清扫、工位碎屑归集、窄缝区域清灰等场景，不管是家庭日常保洁、生产车间工位边角的金属碎屑清理，还是办公区域细碎垃圾归集都能适用。从功能设计上看，簸箕前缘做了薄边贴合处理，使用时能紧密贴附地面，避免清扫时垃圾从簸箕底缘漏走，减少反复清扫的工作量；侧边设置的锯齿状清洁齿，主要用来刮除扫帚刷毛上缠绕的毛发、纤维类杂物，清扫过程中不用手动去扯刷毛上的缠绕物，直接将扫帚靠在侧齿处轻拉就能把杂物刮落到簸箕内，避免脏手。手持握杆采用一体化直立结构，和簸箕主体的连接位置做了圆弧过渡加强，握持时受力均匀，长时间握持清扫也不会出现硌手的问题，握杆的长度适配成年人自然站立握持的高度，不用过度弯腰就能完成清扫操作。簸箕的盛料腔体做了内凹弧面设计，垃圾进入腔体后会顺着弧面滑向腔体深处，移动过程中不会轻易洒出，腔体边缘做了卷边处理，没有尖锐毛刺，使用过程中不会划伤手部。从设计思路来看，这款结构没有多余的冗余部件，整体采用一体成型的结构逻辑，建模时优先保证曲面过渡顺滑，没有应力集中的尖角位置，适配注塑成型的工艺要求，不需要额外做复杂的抽芯结构，开模难度低，量产时的良品率有保障。安装边界上，握杆和簸箕主体的衔接位置做了定位止口，要是采用分体组装的生产方案，不需要额外的定位工装就能完成对齐装配，配合卡扣或者粘接工艺就能完成固定，整体装配公差控制在0.2mm以内就能保证衔接处没有明显缝隙，不会出现藏污纳垢的死角。外形尺寸上，簸箕主体的盛料宽度适配常规家用扫帚的清扫幅宽，整体重量控制在单手可轻松拎取的范围，腔体深度足够容纳单次清扫的普通家庭垃圾量，不用频繁往返倾倒垃圾；侧边扫齿的齿距做了优化，既能顺利刮除刷毛上的缠绕物，又不会卡滞刷毛，不会对扫帚刷毛造成过度拉扯损伤。
