变频驱动振动测试试验台结构设计

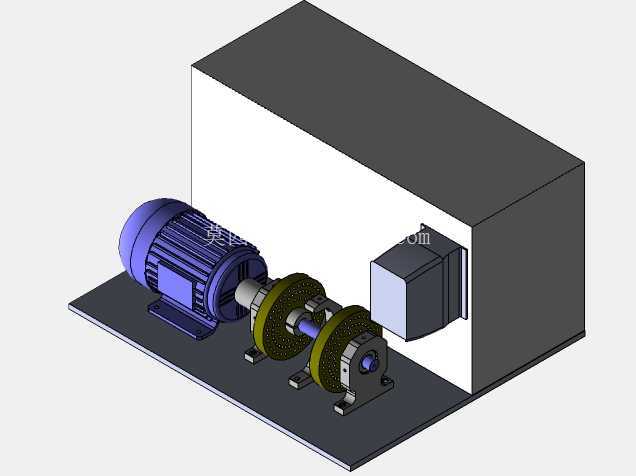

　　这套振动测试装置的核心传动逻辑，是通过电机输出轴连接两组偏心质量轮，依靠偏心块旋转产生的规律性离心力，为被测件提供可控的振动激励源，这类结构在零部件耐振性能验证场景中应用十分广泛。从安装布局来看，整套装置采用一体式钢制底板作为承载基准，所有功能部件均通过螺栓直接固定在底板上，既可以保证各部件的同轴度与位置精度，也能避免设备运行时的共振偏移，底板预留的安装孔位可直接与地面减震垫配合固定，不需要额外做二次浇筑基础，适配多数实验室、车间质检工位的安装条件。

　　驱动端选用的2.1kW规格电机，通过联轴器与传动轴直连，省去了中间皮带减速环节，传动效率更高，也避免了皮带打滑带来的振动频率偏差；传动轴通过两个带座轴承固定在底板上，轴承座的安装位置设计了长条形调节槽，可在装配时微调轴系的同轴度，补偿加工带来的位置误差，两组偏心轮通过键连接固定在传动轴上，偏心块的配重角度可根据测试需求调整，以此改变输出激振力的幅值大小，覆盖不同载荷等级的测试需求。

　　变频控制模块集成在设备侧方的电控箱内，可通过面板参数调整电机的运行转速，进而实现振动频率的连续可调，相比定频振动测试设备，这种变频结构可模拟不同工况下的振动环境，比如模拟运输过程的颠簸、设备运行时的自身振动、外部环境的随机振动等场景，测试覆盖范围更广。电控箱与电机的接线采用隐藏式走线设计，所有线缆均从底板下方的走线槽排布，避免外露线缆被振动磨损，也让设备整体外观更规整，减少现场布线的安全隐患。

　　从结构设计的细节来看，偏心轮外侧没有额外加装安全防护罩是需要注意的点，实际投产应用时需要在旋转部件外侧加装可拆卸的防护网，避免测试过程中异物卷入或者人员误触；轴承座选用的是标准立式带座外球面轴承，属于通用标准件，后期维护更换十分方便，不需要定制非标配件；电机的安装底座同样设计了调节滑轨，可在装配时调整电机位置，张紧联轴器的配合间隙，也方便后期拆卸维护。

　　这套设备的适用场景覆盖多个领域，在电子元器件行业可用于测试电路板、接插件的耐振性能，验证焊接点在持续振动下的可靠性；在汽车零部件领域可用于测试小型结构件、内饰件的抗振疲劳性能；在包装行业可模拟运输振动，验证包装结构对内部产品的保护能力。相比大型液压振动台，这种机械式偏心振动台结构简单、成本更低、维护难度小，适合常规的定频、扫频振动测试需求，不需要复杂的液压伺服系统，普通车间电工即可完成日常维护。

　　设计过程中需要重点关注轴系的动平衡校准，偏心轮在加工完成后需要做动平衡测试，避免自身不平衡量带来的额外振动，影响测试精度的同时也会加速轴承的磨损；底板的厚度需要根据整机重量和激振力大小选型，保证足够的刚性，避免底板自身形变影响振动输出的稳定性；电控部分需要加装过流、过载保护模块，避免电机堵转或者负载过大时烧毁线圈，同时变频模块需要做好接地屏蔽，避免运行时的电磁干扰影响周边测试仪器的正常工作。

　　从安装边界来看，整套设备的占地面积不足两平方米，不需要超大的安装空间，整体高度控制在一米以内，操作人员站在地面即可完成被测件的装夹、参数调整等操作，被测件的安装区域预留了标准T型槽，可通过压板快速固定不同外形的被测工件，不需要定制专用夹具，适配性更强。设备运行时的噪音主要来自电机运转和偏心轮的风阻，加装防护网后可在一定程度上降低风噪，配合地面减震垫可减少振动向地面的传递，避免影响周边其他精密设备的运行。
