嵌套式辐条嵌入轮结构设计

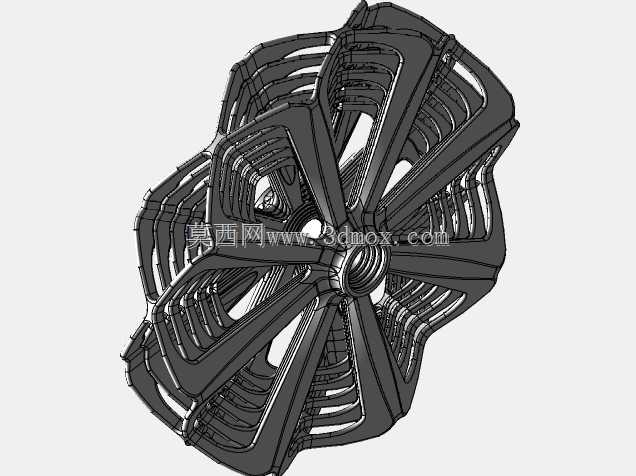

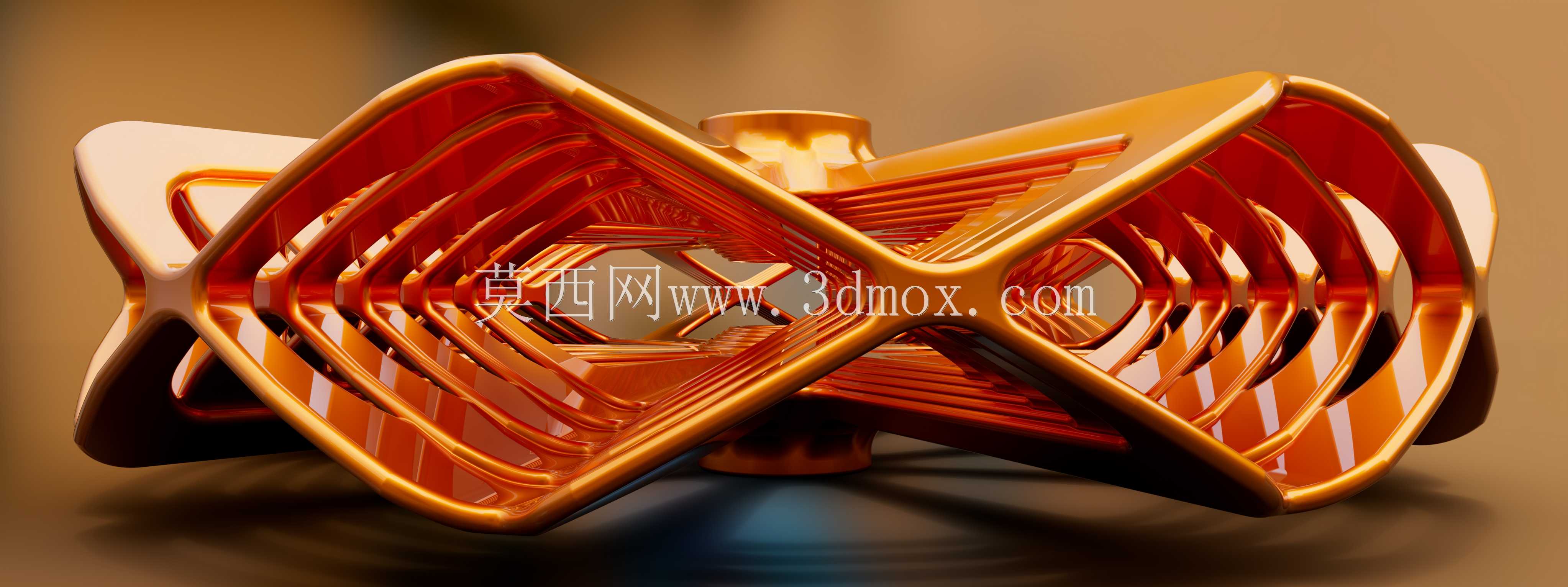

这款嵌套式辐条轮的设计，最初是面向特种行走机构的轻量化轮组需求开发，常见于小型探测设备、室内巡检机器人、低速重载转运平台的行走端，区别于传统一体铸造或焊接轮组，它通过嵌套式的辐条排布实现了结构强度与自重的平衡，在同等载荷工况下，轮体自重比同尺寸辐条轮降低近三成，同时辐条间的镂空结构能有效减少行走过程中带起的杂物卡滞问题，适配多粉尘、多碎屑的车间或户外非铺装路面场景。从结构设计逻辑来看，轮体采用五层按比例缩放的嵌套实例同心排布，最外层轮缘作为与地面接触的承载边界，向内逐层嵌套的辐条组并非独立存在，而是通过布尔合并形成整体受力结构，避免了多层嵌套带来的连接应力集中问题。辐条排布上摒弃了传统径向直辐条的设计，采用两个平行行的连续辐条在轮缘边缘交替对角交叉连接，这种交叉结构能在轮体承受侧向载荷时，将侧向力均匀分散到各层嵌套辐条上，不会出现单根辐条应力过载断裂的问题，同时所有硬边位置都做了统一小半径圆角处理，既消除了加工过程中的应力集中隐患，也避免了装配维护时的锐边划伤风险。在安装边界设计上，轮体中心预留了标准轴孔配合位，轴孔周边的辐条密度做了针对性加强，能适配常规的平键连接、花键连接两种轴系固定方式，轮缘的宽度尺寸可根据配套轮胎或防滑包覆层的厚度调整，嵌套结构的比例缩放系数经过多轮受力仿真验证，在轮体承受径向冲击载荷时，各层嵌套辐条的形变量差值控制在0.2mm以内，不会出现层间错位的问题。实际应用中，这种轮体既可以直接作为无胎轮用于室内光滑地面的转运设备，也可以在外层包覆橡胶、聚氨酯等防滑材质后用于户外场景，辐条间的镂空空间还可预留走线位，方便集成轮速传感器、制动组件等附加部件，不需要额外在轮体上打孔破坏整体结构。设计过程中需要重点控制各层嵌套辐条的同心度公差，若同心度偏差超过0.1mm，轮体高速转动时会出现明显的动不平衡问题，因此建模时所有嵌套实例都以中心轴孔为基准做全约束，辐条的交叉连接位置做了加厚处理，对应力集中的节点位置做了网格细化仿真，确保在额定载荷下的疲劳寿命满足长期使用要求。
