带法兰边轴向嵌入式库珀温度表结构

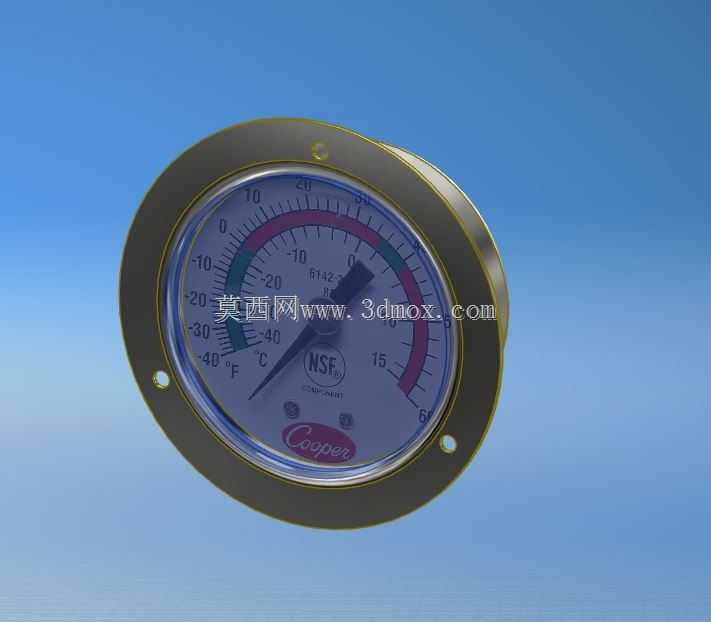

这款带法兰边的盘装温度表，主要面向商用制冷、冷链储运、工业恒温管路的测温场景做适配，日常在冷库机组面板、商用冷柜控制柜、工业冷水机管路旁的安装位上十分常见，用来实时监测回路内介质温度，给运维人员提供直观的数值参考，避免设备因温度异常出现冻堵、过热停机等故障。从结构设计来看，整体采用轴向嵌入的安装逻辑，前端带突出的法兰压边，安装时只需在柜体面板开出对应直径的圆孔，将表体从面板前侧推入安装孔，法兰边自然贴合面板外表面，再通过后侧的固定卡扣或者锁紧圈从背面拉紧，就能完成稳固固定，不需要额外做复杂的支架焊接，适配常规厚度1-3mm的金属柜体面板，安装边界清晰，现场装配效率很高。表盘采用双刻度印制，同时标注摄氏度与华氏度数值，刻度范围覆盖零下四十摄氏度到零上六十摄氏度，刚好匹配制冷系统常规的工作温区，不同使用习惯的运维人员都能直接读数，不需要额外做单位换算。表圈采用金属包边结构，表面做了哑光防锈处理，能适应厨房冷库、户外机组这类存在潮气、少量油污的使用环境，减少长期使用后的锈蚀掉漆问题。表盘正面覆盖透明防护面，能隔绝外界的灰尘、飞溅水珠，避免表盘刻度被污损，同时不影响读数清晰度。建模过程中优先保证了整体的物理安装尺寸准确性，表体的总轴向长度、法兰边外径、安装孔适配直径、表盘视窗尺寸都和实物的安装参数对齐，能直接导入设备柜体的装配模型做干涉检查，提前确认面板开孔位置、表体后侧预留的走线或者感温包连接空间是否充足，避免现场安装时出现尺寸不匹配的问题。需要注意的是，法兰边上的固定螺孔图案未做完全还原，实际选型装配时要对应实物的螺孔位置调整安装孔位，不能直接套用当前模型的螺孔尺寸做开孔加工。表针的转动逻辑也做了对应还原，能直观展示不同温度下的指针指向角度，在做设备操作面板的人机交互仿真时，可以直接调用该模型做界面布局演示，验证表盘安装高度、观察角度是否符合操作人员的日常视线范围，减少后期样机调试时的布局调整工作量。
