微型露营车Dacia Dokker合页结构件

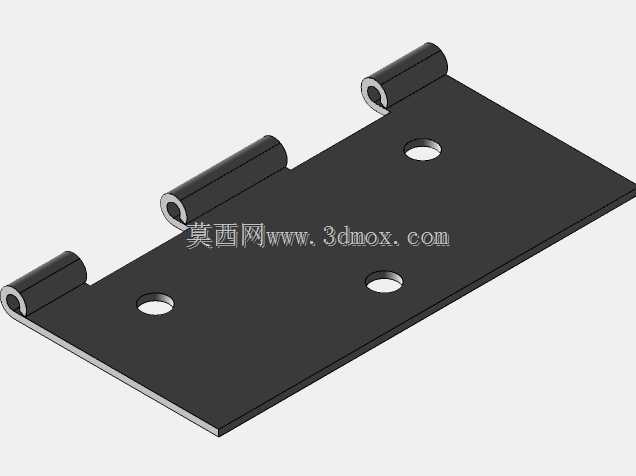

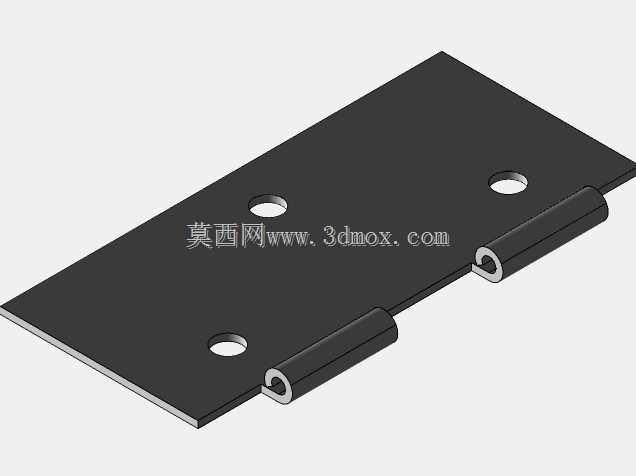

该铰接合页件是适配微型露营车Dacia Dokker的车身配套连接件，主要应用在露营车侧舱翻板、尾门置物架、车内折叠桌板这类需要反复开合的结构部位，日常使用中要承受翻板挂载的露营装备重量，同时要适配车辆行驶过程中的持续振动，避免开合部位出现松旷、异响甚至结构失效的问题。从结构设计来看，主体采用平板式基材，三个等距排布的通孔是安装定位孔，孔位公差控制在合理范围，能保证安装时螺栓顺利穿入，同时让合页与安装基面完全贴合，不会出现局部翘曲导致的应力集中。三个卷边筒状结构是铰接的核心部位，卷边的同轴度经过校准，穿入销轴后可以实现顺畅的转动，不会出现卡滞、转动阻尼不均的情况，卷边的边缘做了圆滑过渡处理，避免开合过程中刮蹭相邻的内饰件或者车身蒙皮。设计时优先考虑了户外使用的场景，平板基材的厚度经过载荷校核，在挂载常规露营炊具、折叠桌椅等物品时，不会出现明显的形变，卷边部位的包裹长度足够，能保证销轴受力均匀，不会因为局部压强过大出现卷边开裂的问题。安装边界方面，平板部分的平面度有明确要求，安装时需要贴合对应的车身钣金或者内饰基板，三个安装孔的孔位间距与车身预装的螺柱位置完全匹配，不需要现场二次打孔即可完成装配，卷边突出平板的高度经过测算，开合过程中不会与周边的密封胶条、内饰护板产生运动干涉，转动角度能覆盖对应翻板0到90度的开合需求，完全满足露营车使用时翻板放平承载、翻起收纳的功能要求。这类铰接件在露营车改装、小型专用车配套领域应用十分广泛，结构看似简单，但每一处尺寸都对应实际的装配与使用需求，建模时还原了卷边的成型特征、安装孔的倒角细节，能直接用于结构校验、装配模拟，也可以作为同类铰接件设计的参考样件，帮助设计人员快速校核开合结构的运动间隙、安装点位是否合理，减少前期设计的试错成本。
