房车遮阳篷金属夹持固定支架

　　这套金属夹持支架主要服务于旅居房车、厢式露营车外侧遮阳篷的快速装夹场景，解决户外遮阳篷在车身侧壁无预留安装孔位时的固定难题。在实际露营改装作业里，不少厢式车辆的侧围为封闭钣金面，后期打孔既破坏车身防腐层，也容易在雨天出现渗漏隐患，采用这种夹持式结构，可直接卡在车顶排水槽、侧围翻边或者厢体边框上，无需在车身上额外钻孔，装拆过程单人即可完成，转场收纳时能快速拆下，不会在车身上留下永久改装痕迹。

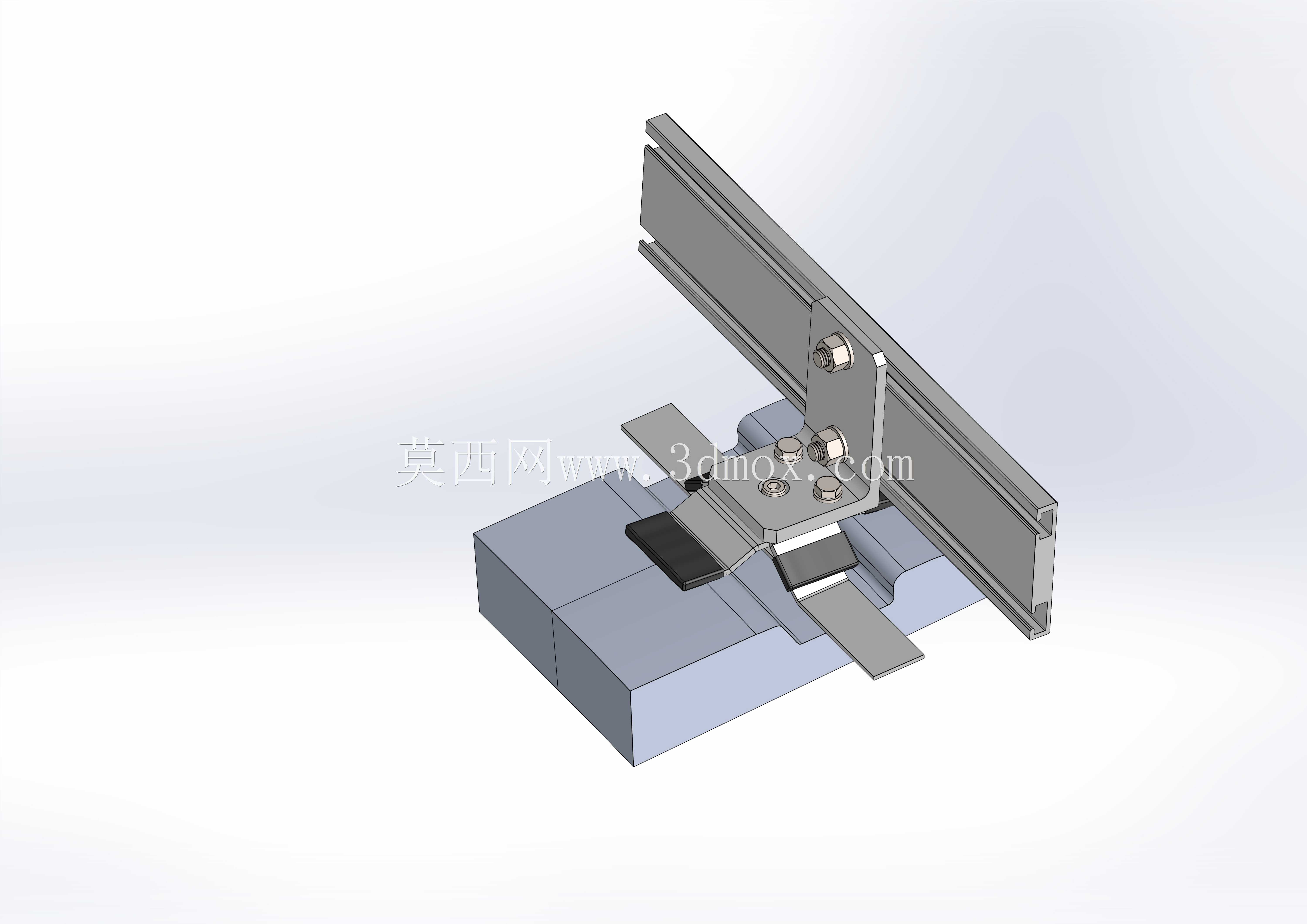

　　从结构组成来看，整套构件包含长条形遮阳篷承托导轨、折弯成型的主夹持立板、上下两组可调压块、锁紧螺栓以及贴合车身接触面的缓冲垫块。承托导轨采用槽型截面设计，既可以承托遮阳篷卷轴的端部，也能通过槽内滑块调整遮阳篷的前后固定位置，槽型断面的抗弯能力远高于同厚度平板，在遮阳篷完全展开受风载时，导轨不会出现明显下挠。主夹持立板为钣金折弯件，折弯边特意做了加强翻边，用来抵消夹紧时螺栓施加的预紧力，避免薄板长期受力出现张开变形。

　　夹持部分的设计思路围绕“适配不同厚度车身边框”展开，下方的活动压块开有长条形调节槽，松开锁紧螺母后压块可沿槽方向平移，能适配常见厢车侧围20毫米到60毫米厚度的翻边结构。压块与车身钣金接触的位置加装了黑色橡胶缓冲垫，一方面增大接触面摩擦力，防止车辆行驶振动导致支架松脱滑移，另一方面避免金属压块直接挤压车身漆面，防止长期夹持造成漆层磨损脱落。上方与遮阳篷导轨连接的位置采用两组螺栓铰接，允许导轨相对夹持立板有小角度俯仰调节量，在不同车型侧围高度存在偏差时，可微调遮阳篷卷轴的水平度，保证篷布展开后不会出现一侧积水倾斜的问题。

　　安装边界方面，支架整体沿车身纵向的占用宽度控制在较小范围，单套支架负责遮阳篷一端的支撑，常规三米长度以内的遮阳篷在两端各布置一套即可满足承载需求，若遮阳篷长度超过四米，可在中间追加一组同款支架分担弯矩。夹持立板的高度方向尺寸预留了足够的调节行程，即使车身侧围翻边上方存在凸起的密封条、排水棱，也能通过调整压块位置避开干涉。导轨的槽口宽度匹配市面主流外置遮阳篷的安装滑块尺寸，滑块可从导轨端部滑入，不需要对遮阳篷本身的端部结构做二次切割改造。

　　从受力逻辑上分析，遮阳篷展开后受到的风荷载会通过卷轴传递到两端导轨，再经由连接螺栓传导到夹持立板，最终由上下压块的夹紧摩擦力平衡倾覆力矩。设计时特意把夹持点的竖直间距拉大，力臂越长，同等夹紧力下能抵抗的倾覆弯矩就越大，这样不需要施加过大的螺栓扭矩，就能避免压块把车身薄钣金压出凹陷。钣金件的折弯圆角都做了圆滑处理，没有尖锐外露棱边，在户外安装操作时不会划伤施工人员或者遮阳篷的篷布面料。

　　在三维建模过程中，所有钣金件都按照实际折弯系数展开，压块的调节槽位置、螺栓过孔的配合间隙都按照实际装配公差设定，橡胶缓冲垫单独建模为可替换零件，后期如果缓冲垫老化磨损，可直接更换同尺寸垫块，不需要整套支架报废。整套结构没有复杂的铸造或者机加工零件，所有金属件都可通过激光切割下料、数控折弯完成加工，制造成本低，量产一致性好，非常适合房车改装配件的批量配套使用，也能适配临时户外作业场景下小型遮阳棚在厢式设备上的快速固定需求。
