商用半自动意式浓缩咖啡机结构设计

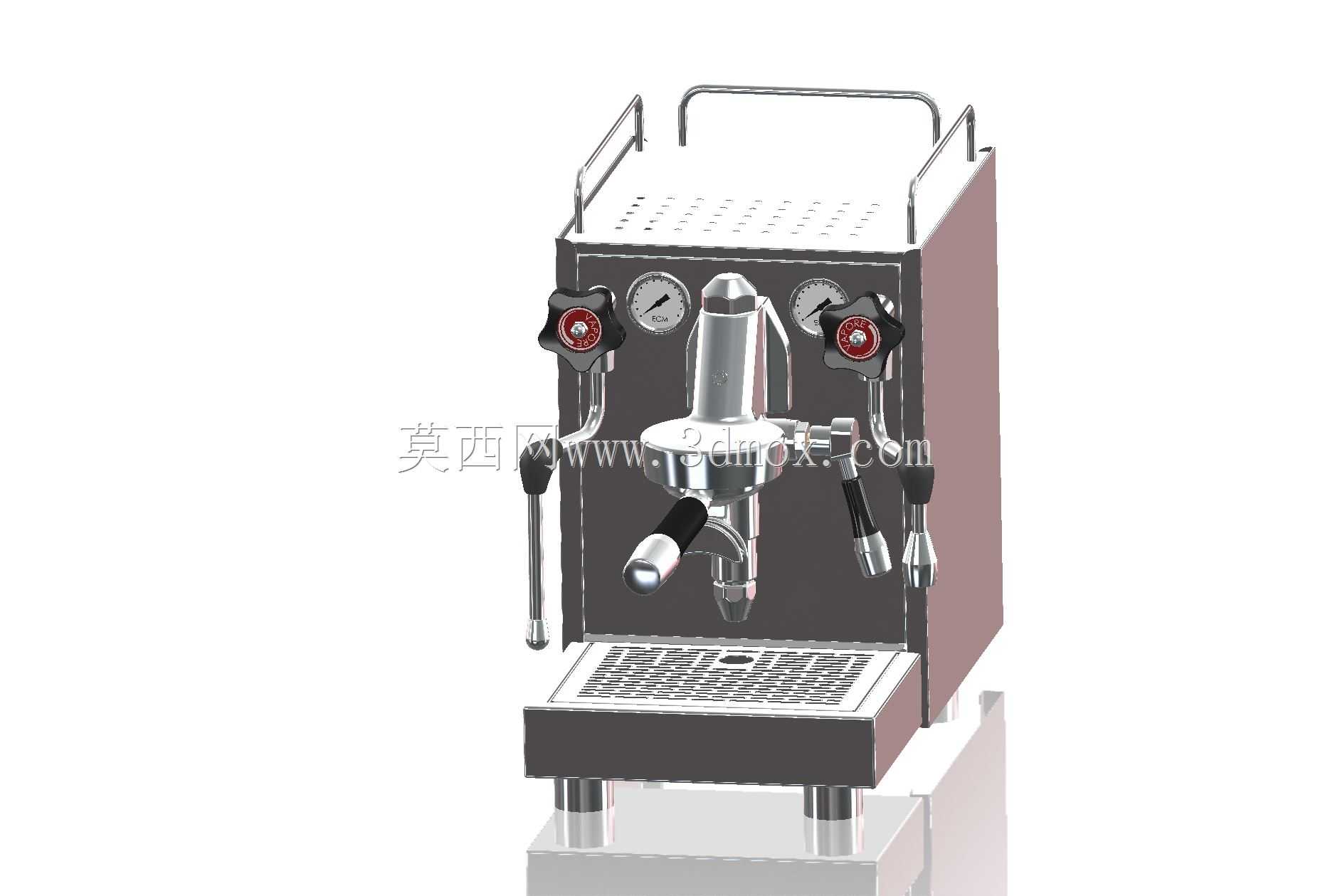

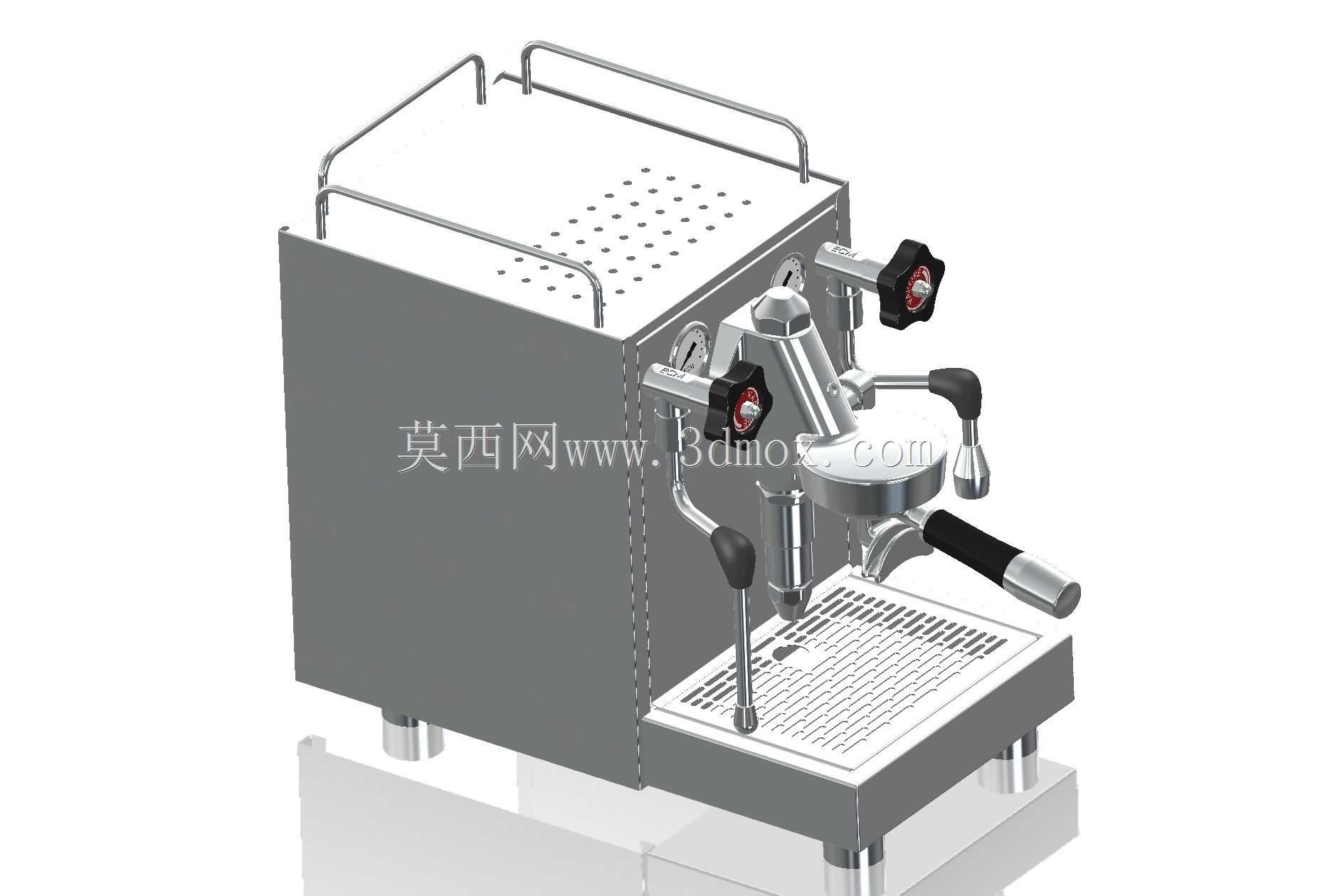

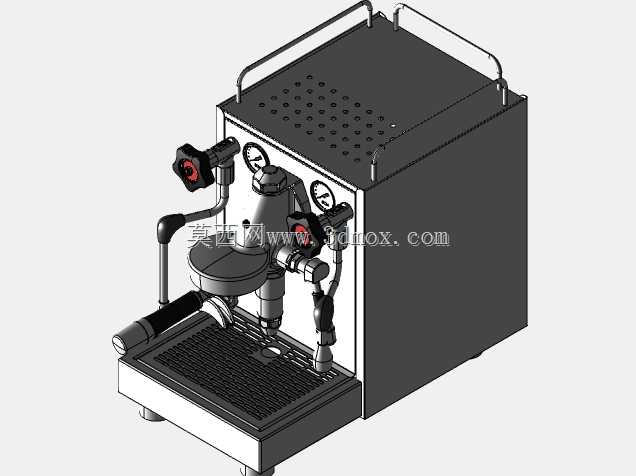

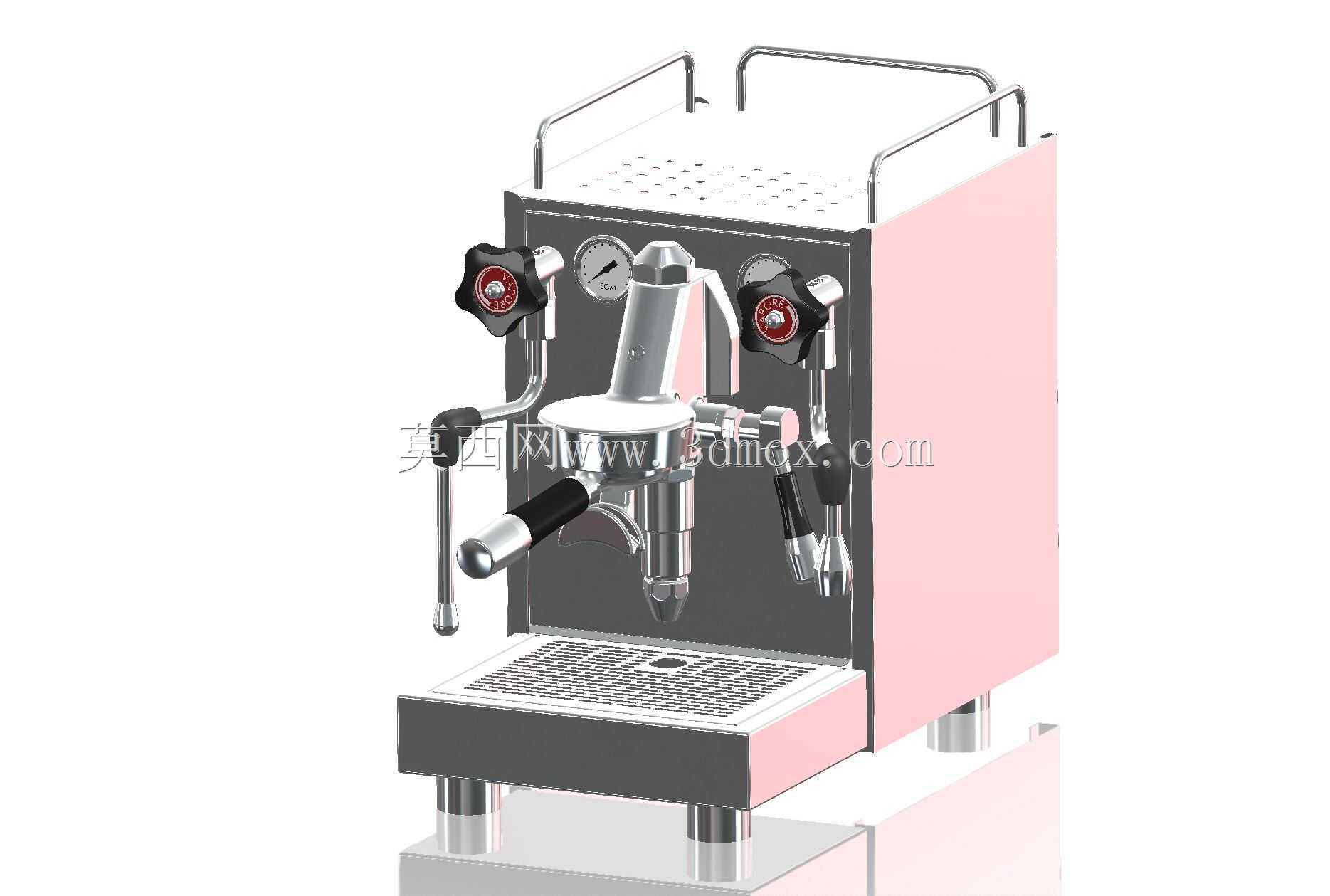

这款设备面向精品咖啡馆、高端家庭咖啡角、小型办公接待区等场景设计，核心功能是完成高压意式浓缩咖啡萃取，同时搭配蒸汽杆可实现牛奶打泡，满足拿铁、卡布奇诺等奶咖类饮品的制作需求。从结构设计逻辑来看，整体采用立式单锅炉布局，将核心加热、压力控制组件集成在机身内部，正面操作区集中布置萃取头、蒸汽阀、热水阀与压力表，操作人员无需大幅移动手臂即可完成全部操作流程，符合商用场景下高频操作的人机工程要求。机身外壳采用分块式钣金设计，侧面板预留散热间隙，顶部设置带护栏的温杯区，可提前预热萃取用咖啡杯，避免冷杯接触高温浓缩液导致风味快速散失，护栏结构可防止杯子滑落，适配吧台摆放时的日常取放动作。底部设置可调节支撑脚，能够适配吧台台面的微小不平整，保证设备放置稳定，避免萃取时机身振动产生位移。萃取系统采用标准58mm商用冲煮头规格，和市面主流商用咖啡机的粉碗、压粉器等配件通用，降低后期配件替换成本；双压力表设计分别实时显示锅炉压力与萃取压力，操作人员可直观判断设备工作状态，调整研磨度与粉量参数来匹配最佳萃取压力区间。两侧的蒸汽阀与热水阀采用星型旋钮，表面做防滑纹理处理，即使手部沾有咖啡液或水渍也能稳定拧动调节，蒸汽杆采用多空出汽结构，打奶时可产生更细腻的蒸汽涡流，提升奶泡绵密度。机身背部预留进水与排水接口，既可以搭配外接水箱使用，也能接入吧台直供水路，适配不同安装场景的水路条件，整机安装时需在背部预留至少10cm的散热空间，两侧预留15cm的操作空间，方便日常维护与管路连接。内部管路采用食品级不锈钢材质，避免高温水长期接触产生异味，锅炉外层做隔热填充，既减少热量损耗提升加热效率，也能降低机身外壳温度，避免操作人员误触烫伤。接水盘采用抽拉式设计，表面设置沥水格栅，可承接萃取时滴落的咖啡液与清洗废水，抽出即可倾倒清洁，日常维护无需挪动整机。
