带防滑纹理的便携饮用塑料水瓶结构设计

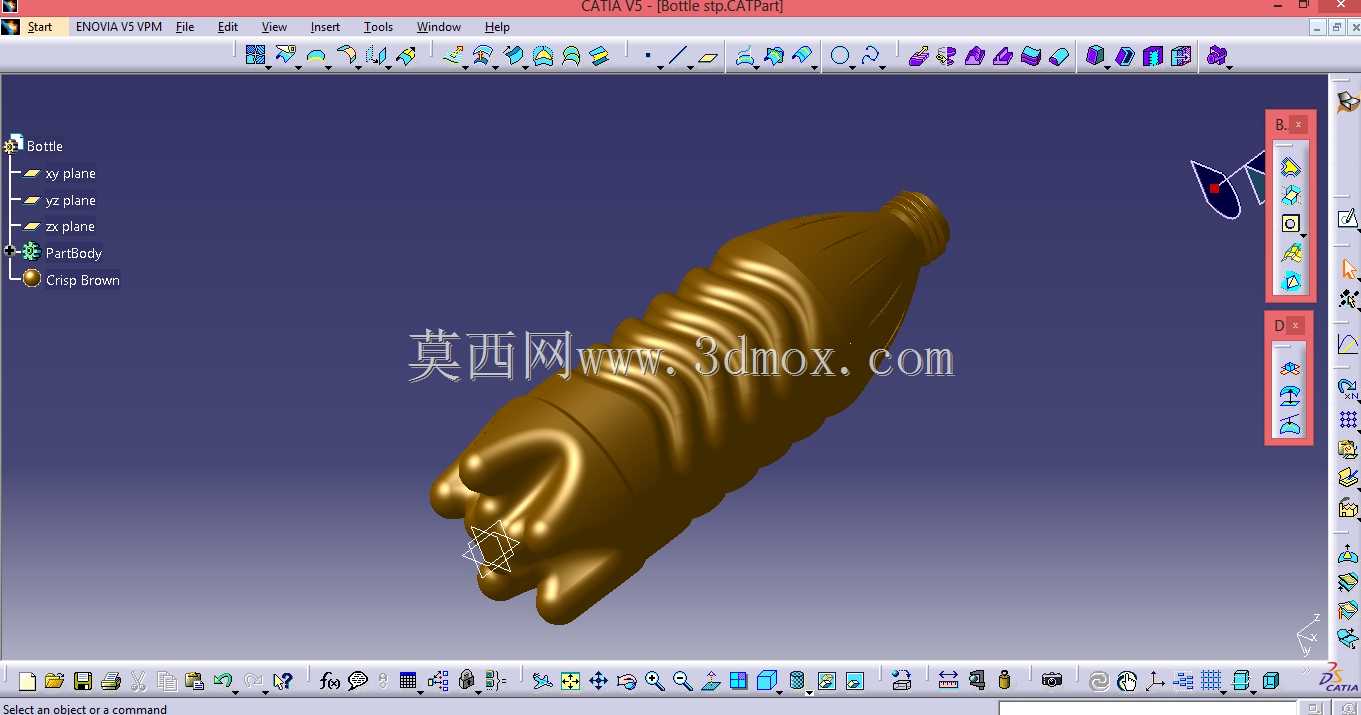

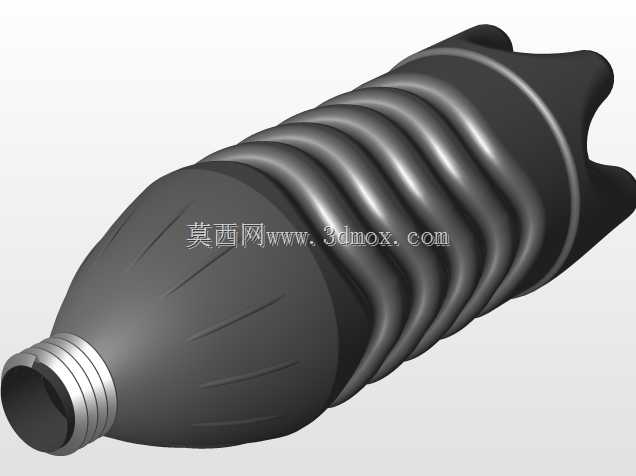

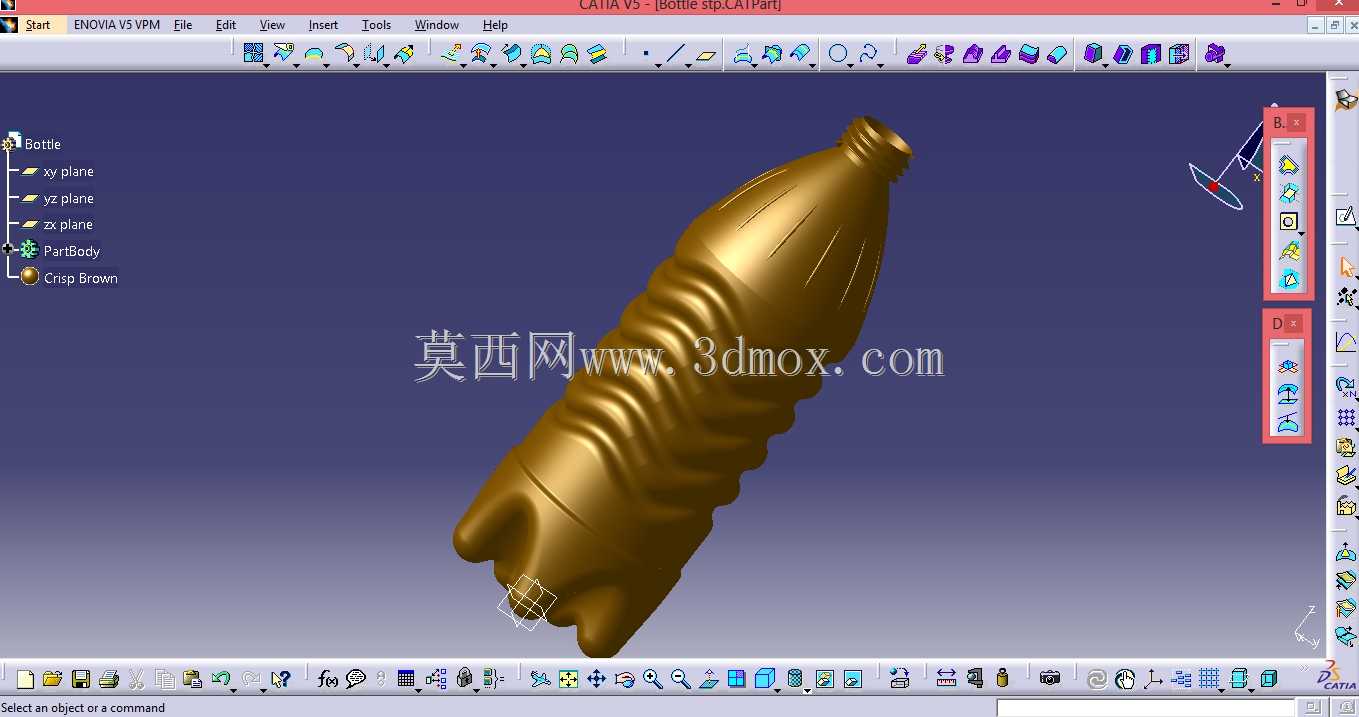

日常流通的瓶装饮用水容器，在快消品流通、户外作业补给、公共活动配套等场景中有着极高的使用覆盖率，这类容器的结构设计需要兼顾吹塑成型工艺性、手持握持稳定性、堆叠运输抗形变能力、内容物密封可靠性等多重工程需求，并非简单的曲面造型堆砌。从结构设计逻辑来看，瓶身的周向凹凸纹理并非单纯的装饰作用，这类环形分布的内凹筋条首先承担着提升瓶身环向刚度的作用，在满瓶堆叠运输过程中，瓶体承受上层堆码载荷时，带筋结构的瓶身比光滑圆柱瓶身的抗瘪塌能力提升40%以上，能够避免运输环节因挤压出现的瓶身变形、密封失效漏液问题。瓶身下半部分的异形凸起结构，是针对单手握持场景做的贴合设计，当使用者手持满瓶水行走或作业时，手指能够自然卡入凸起结构形成的凹陷区域，即使瓶身外壁凝结冷凝水，也能大幅降低打滑脱手的概率，这一设计在户外作业、运动场景下的实用性尤为突出。瓶口位置的标准螺纹结构，适配行业通用的塑料防盗瓶盖，螺纹的导程、牙型高度都匹配现有瓶装水生产线的旋盖设备参数，不需要对现有灌装产线做改造就能直接投产，大幅降低了新品落地的产线适配成本。瓶底的内凹花瓣形结构，一方面是为了提升瓶底的垂直承压能力，满瓶垂直放置时，瓶底的多个支撑脚能够均匀分散瓶身及内容物的重量，避免长期放置出现瓶底鼓胀导致的放置不稳问题；另一方面这种结构也适配吹塑模具的脱模流程，开模时瓶底结构能够顺利脱离模腔，不会出现粘模导致的成品率下降。在建模过程中，所有曲面都做了连续曲率处理，避免出现锐角棱边，既能够防止吹塑成型时原料在锐角位置出现壁厚不均的问题，也能避免使用者握持时被棱边硌手，同时光滑过渡的曲面也能提升瓶身标签粘贴的平整度，减少标签起皱、翘边的概率。整个瓶体的内部容积按照常规550ml规格做了预留，瓶身最大外径控制在66mm以内，能够适配现有瓶装水的标准周转箱格位，不需要更换现有仓储、运输环节的周转器具，瓶身总高度控制在230mm左右，能够适配常规自动售货机的货道尺寸，覆盖现有的主流销售渠道场景。
