四辐式棘轮传动构件三维结构设计

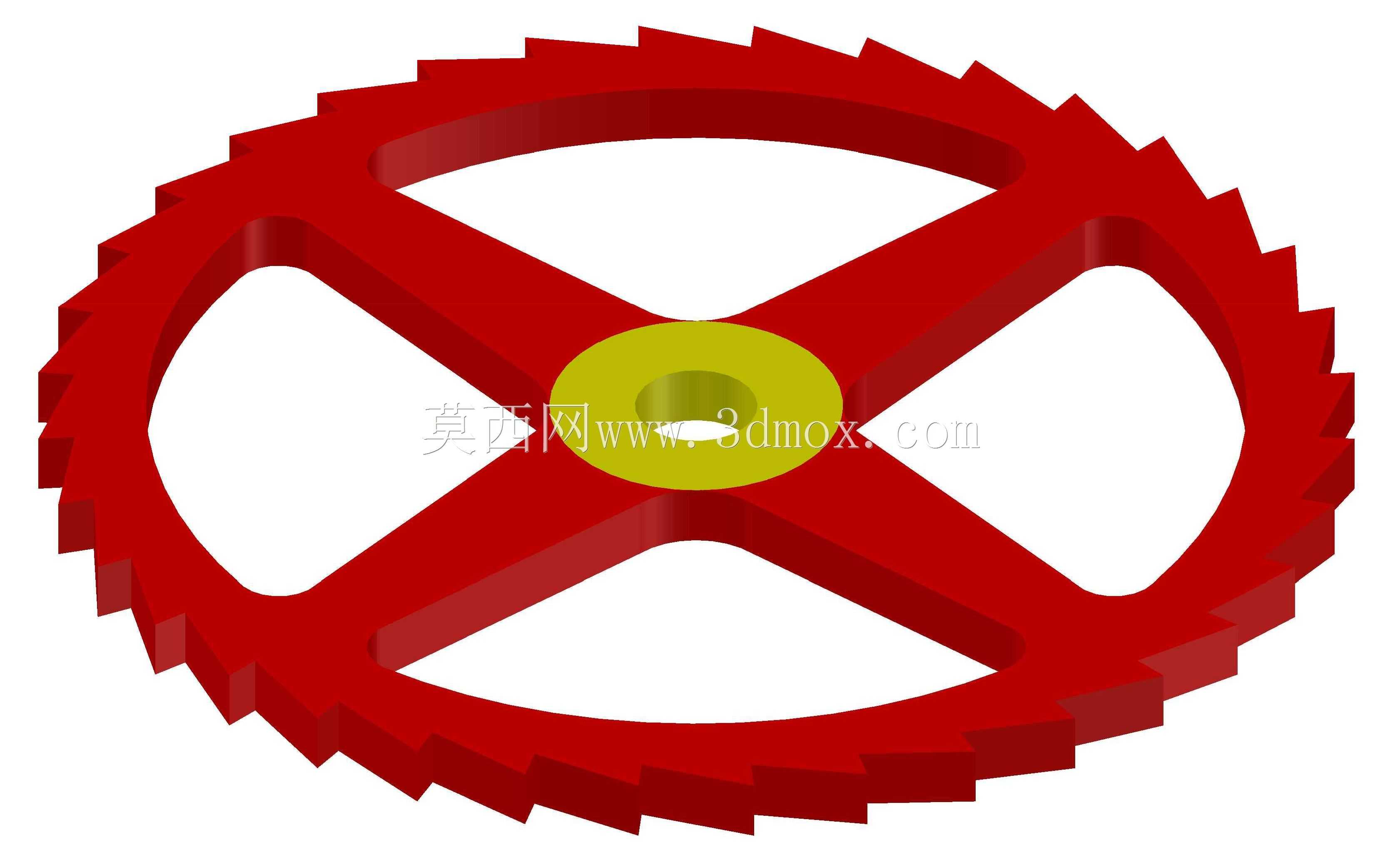

该棘轮构件主要应用于间歇传动机构中，常见于各类需要单向步进、止逆锁定的机械设备场景，比如轻工输送线的间歇送料工位、起重设备的止逆安全机构、手动绞车的锁止结构、机床进给系统的步进传动单元，能够实现主动件连续往复摆动时，从动件完成单向的间歇转动，同时可在非驱动状态下锁止从动件避免反向回转，保障设备运行的安全与动作精度。从结构设计来看，该构件采用四辐式轮辐布局，中心设置带安装孔的轮毂，轮毂与外圈棘轮齿圈之间通过四根均匀分布的辐条连接，辐条之间开设大尺寸镂空区域，在保证整体结构强度、抗扭刚度满足传动载荷要求的前提下，有效降低了构件自身重量，减少转动惯量，降低传动过程中的动态载荷冲击，适配中低速间歇传动的工况需求。外圈轮缘均匀加工有锯齿形棘轮齿，齿形参数按照啮合传动的受力角度设计，齿面工作段能够与棘爪形成稳定的面接触，减少局部应力集中，提升齿面耐磨性能，避免长期啮合过程中出现齿形崩损、打滑失效的问题。中心轮毂的安装孔设置有定位配合面，可与传动轴形成过渡配合，通过键连接传递扭矩，轮毂的轴向厚度根据传动扭矩的大小匹配设计，保证与轴的配合长度足够，避免传动过程中出现轮毂偏摆、连接松动的问题。设计过程中首先根据传动所需的步进角度确定棘轮的齿数，再结合额定传动扭矩计算齿根的抗弯截面尺寸，通过有限元仿真验证轮辐、齿根、轮毂连接位置的应力分布，优化辐条的过渡圆角尺寸，消除应力集中点，同时兼顾铸造成型或者机加工的工艺可行性，辐条与轮毂、齿圈的连接位置均设置平滑过渡圆角，避免加工过程中出现应力裂纹，也减少热处理过程中的变形风险。安装边界方面，该棘轮的外径尺寸根据安装空间的回转半径要求设计，齿顶圆与周边安装机架的安全间隙控制在合理范围，避免转动过程中出现剐蹭，轮毂的轴向尺寸与传动轴的安装位长度匹配，安装后可通过轴端挡圈实现轴向定位，无需额外设计复杂的固定结构，装配维护便捷。在实际选型应用中，可根据不同的传动载荷需求调整齿厚、辐条截面尺寸，适配不同工况的扭矩传递要求，四辐对称的结构也使得构件转动过程中动平衡性能优异，中低速运转时不会产生明显的偏载振动，能够有效提升配套传动机构的运行稳定性，延长棘爪、传动轴等关联部件的使用寿命。
