诺帝卡航海款男士香水瓶外观结构设计

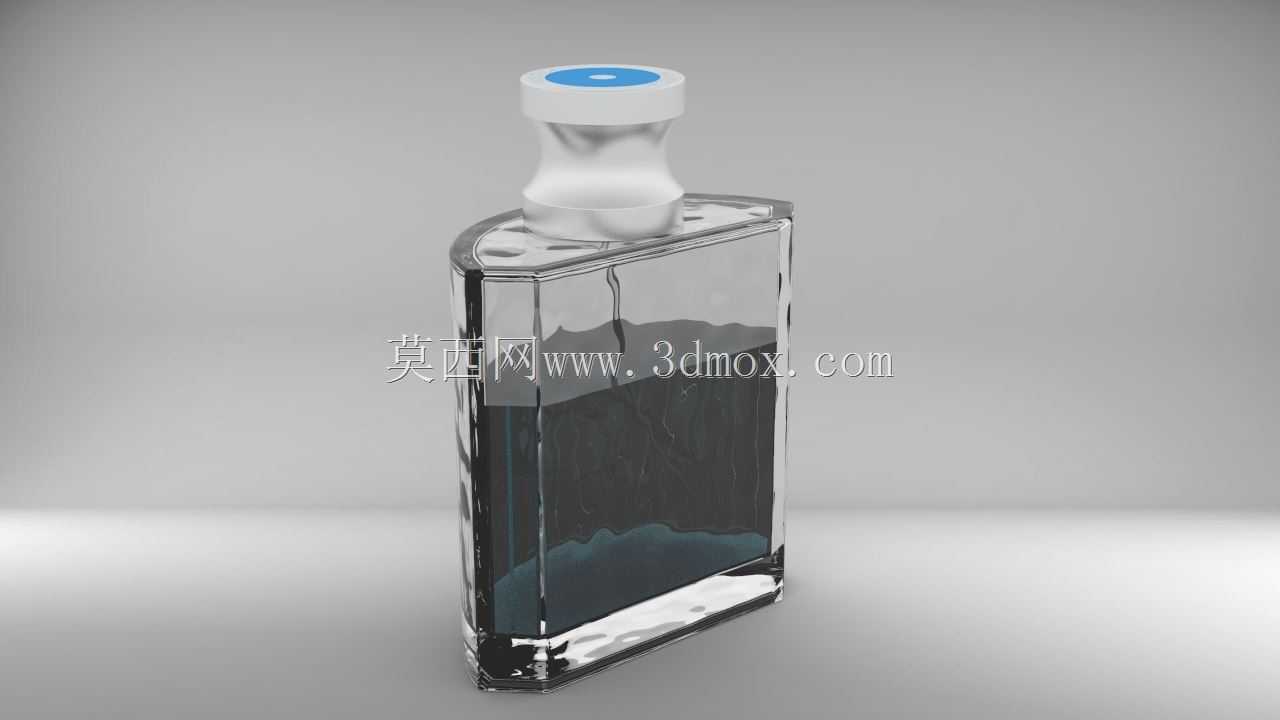

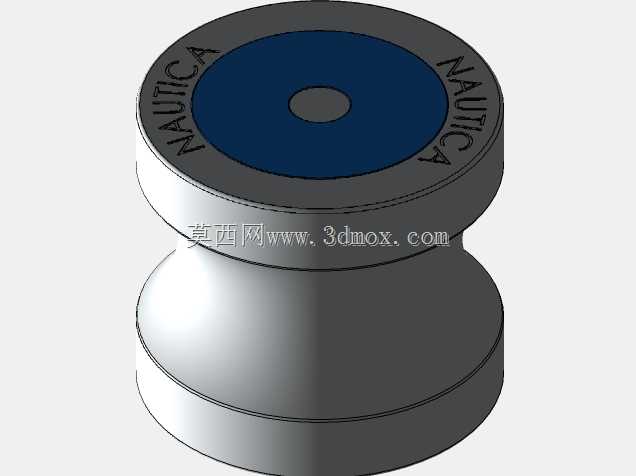

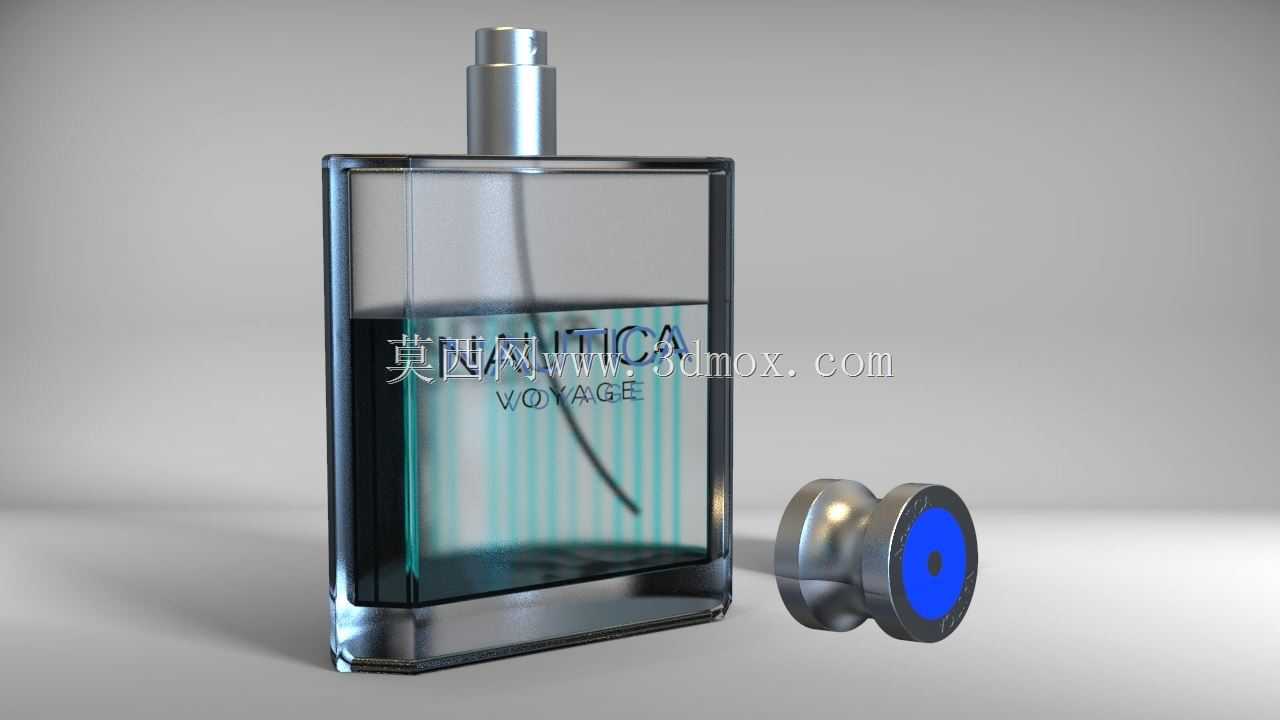

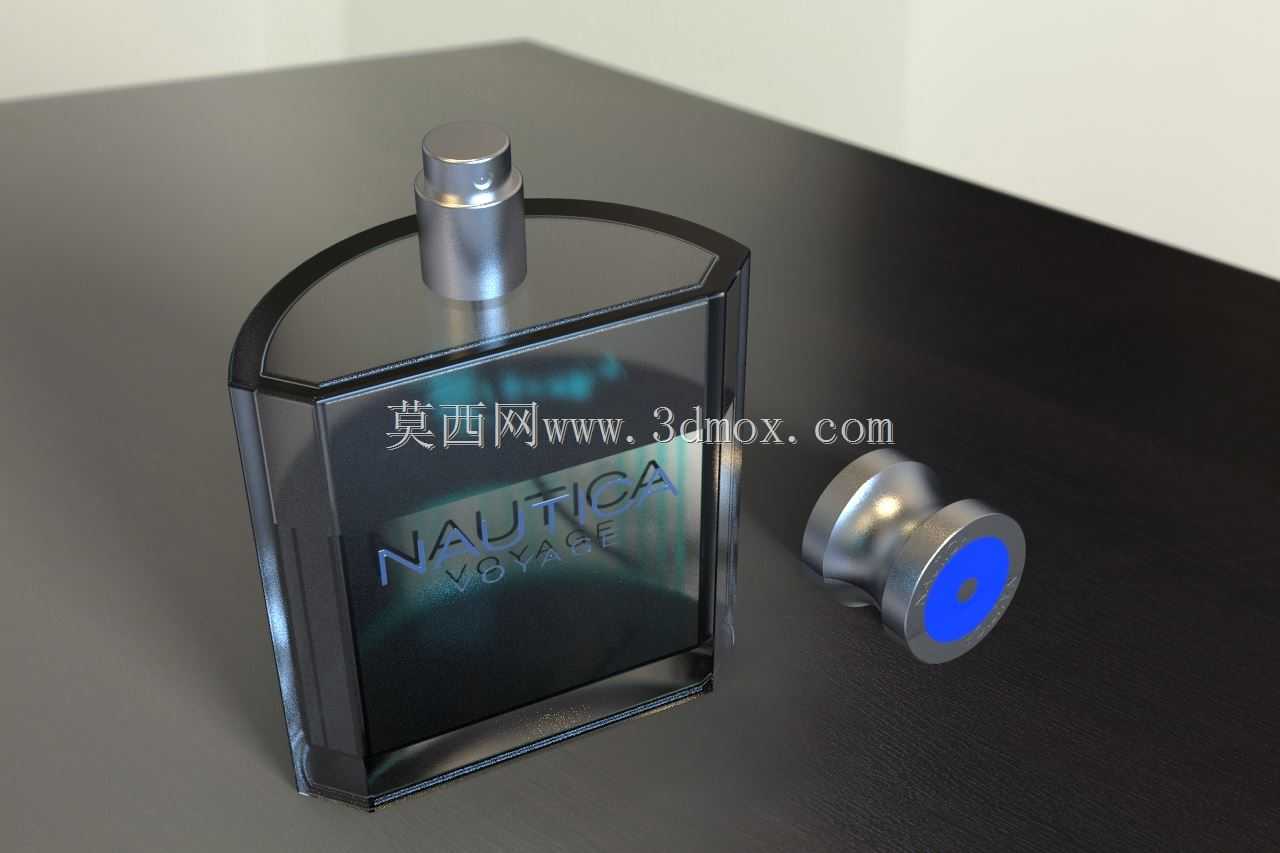

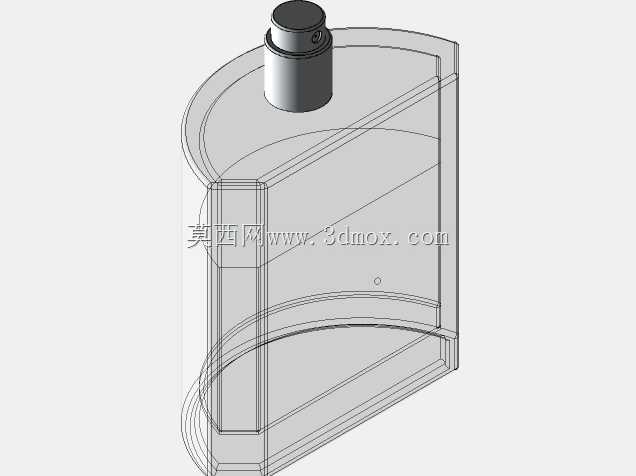

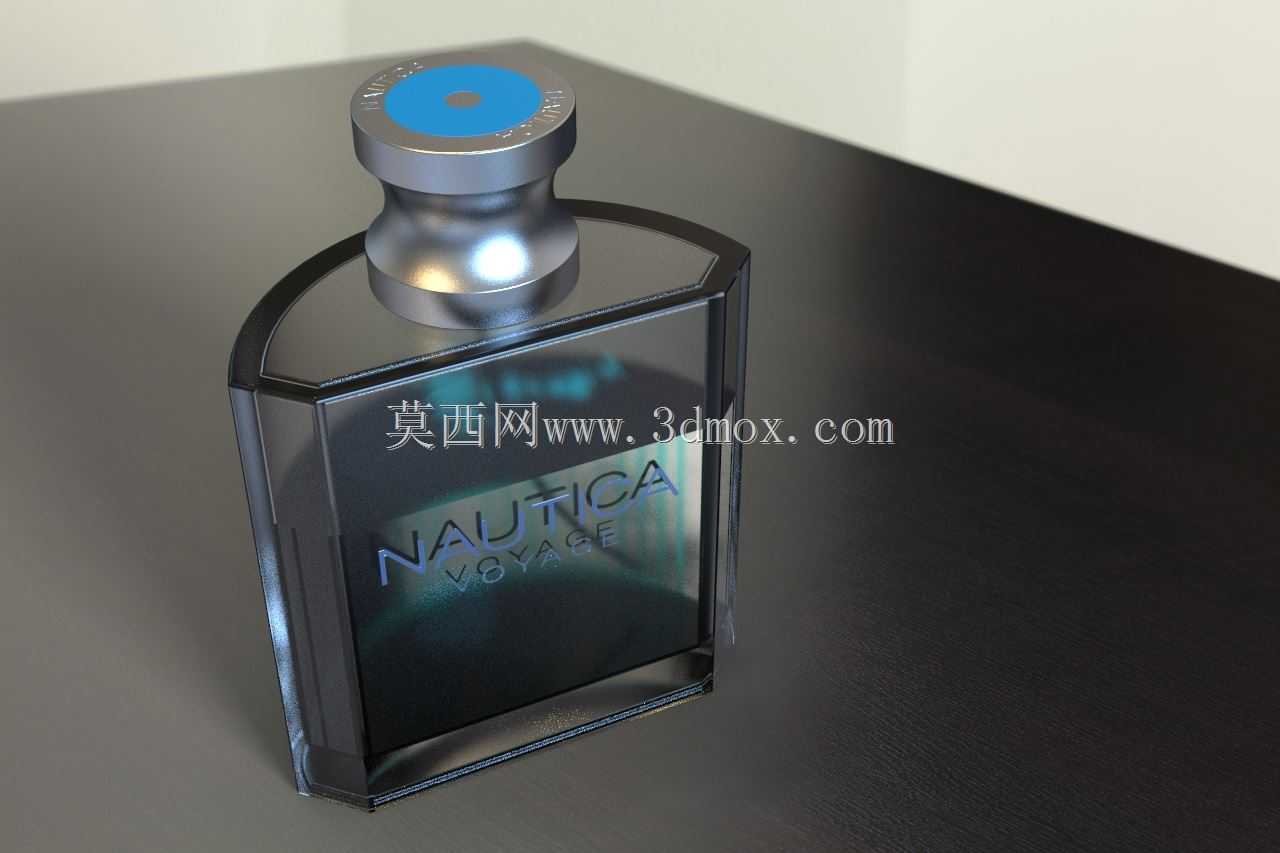

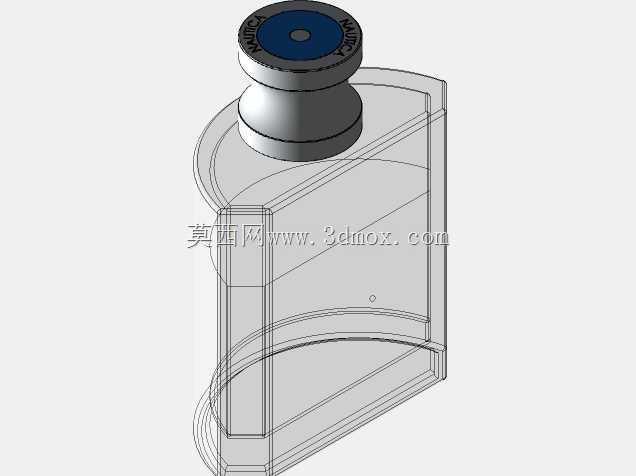

这款香水瓶的结构设计，首先围绕日化美妆产品的陈列与使用场景展开，日常多放置于浴室洗漱台、卧室化妆台、商业专柜展架等位置，因此在外形轮廓上做了切角长方体的主体构型，相比常规圆柱瓶身，切角面既能在陈列时形成稳定的视觉支撑面，避免光滑台面放置时的滑移风险，也能在批量运输装箱时提升空间利用率，减少相邻瓶体间的磕碰空隙。瓶身主体采用透明硬质材质构型，壁厚做了均匀化处理，转角位置预留了0.8mm的圆角过渡，既避免注塑成型时的应力集中问题，也能防止日常使用中边角磕碰产生的崩裂隐患。瓶盖部分采用金属质感的阶梯式回转结构，顶部做了圆形标识嵌装槽，可直接粘贴品牌标识铭牌，瓶盖与瓶口的配合段设计了1.2mm的过盈配合长度，配合内侧的环形密封凸筋，既能保证日常携带时瓶盖不会意外脱落，也能减缓内部香水溶剂的挥发速率，提升产品的存储周期。瓶肩位置做了向内收窄的弧形过渡，衔接瓶盖与瓶身主体，这个曲面的曲率经过反复调整，既保证握持时手指能自然贴合瓶肩弧度，提升倾倒使用时的握持手感，也能让光线穿过透明瓶身时形成均匀的折射效果，提升产品陈列时的视觉质感。瓶口的出液通道做了缩径处理，内径控制在3mm，配合内置的泵芯结构，每次按压的出液量稳定在0.12-0.15ml区间，避免单次出液过多造成的浪费。瓶底做了内凹式的平底结构，外圈预留1.5mm宽度的支撑环，保证放置时的接触面积足够，即使台面存在少量水渍也能保持放置稳定性，内凹区域可预留喷码位置，用于标注产品批次、保质期等信息，不会因日常放置摩擦导致标识磨损。整个模型的装配边界做了严格的公差预留，瓶身与瓶盖的配合间隙控制在0.1mm以内，既保证装配顺畅，也不会出现配合松动晃荡的问题，所有外露面都做了高光抛光的工艺预留，可直接对接后续的渲染与开模验证工作，瓶身正面预留了足够的平面区域用于印刷品牌标识与产品名称，不会因曲面弧度导致印刷图案变形。在结构强度校核上，瓶身主体可承受1.2m高度的自由跌落冲击，不会出现开裂漏液问题，满足日化产品的运输与日常使用强度要求，整体尺寸控制在掌心可握持的范围，高度约120mm，宽度约65mm，厚度约35mm，既符合男士香水产品的握持习惯，也能适配常规的香水外包装盒尺寸，无需额外调整包材的开模规格。
