防滑柄手动螺丝刀工业级结构设计

　　这款手动螺丝刀的结构设计完全围绕一线装配、维修场景的实际操作痛点展开，没有多余的装饰性结构，每一处造型都服务于实际使用需求。先从应用场景来看，这类工具覆盖了电子装配流水线的工位操作、设备售后维修的现场作业、五金加工的零件拆装、家用日常维修等多个场景，不同场景对工具的握持手感、扭矩传递、操作精度都有差异化要求，设计阶段就需要兼顾多场景的通用性，避免工具只能适配单一工况。

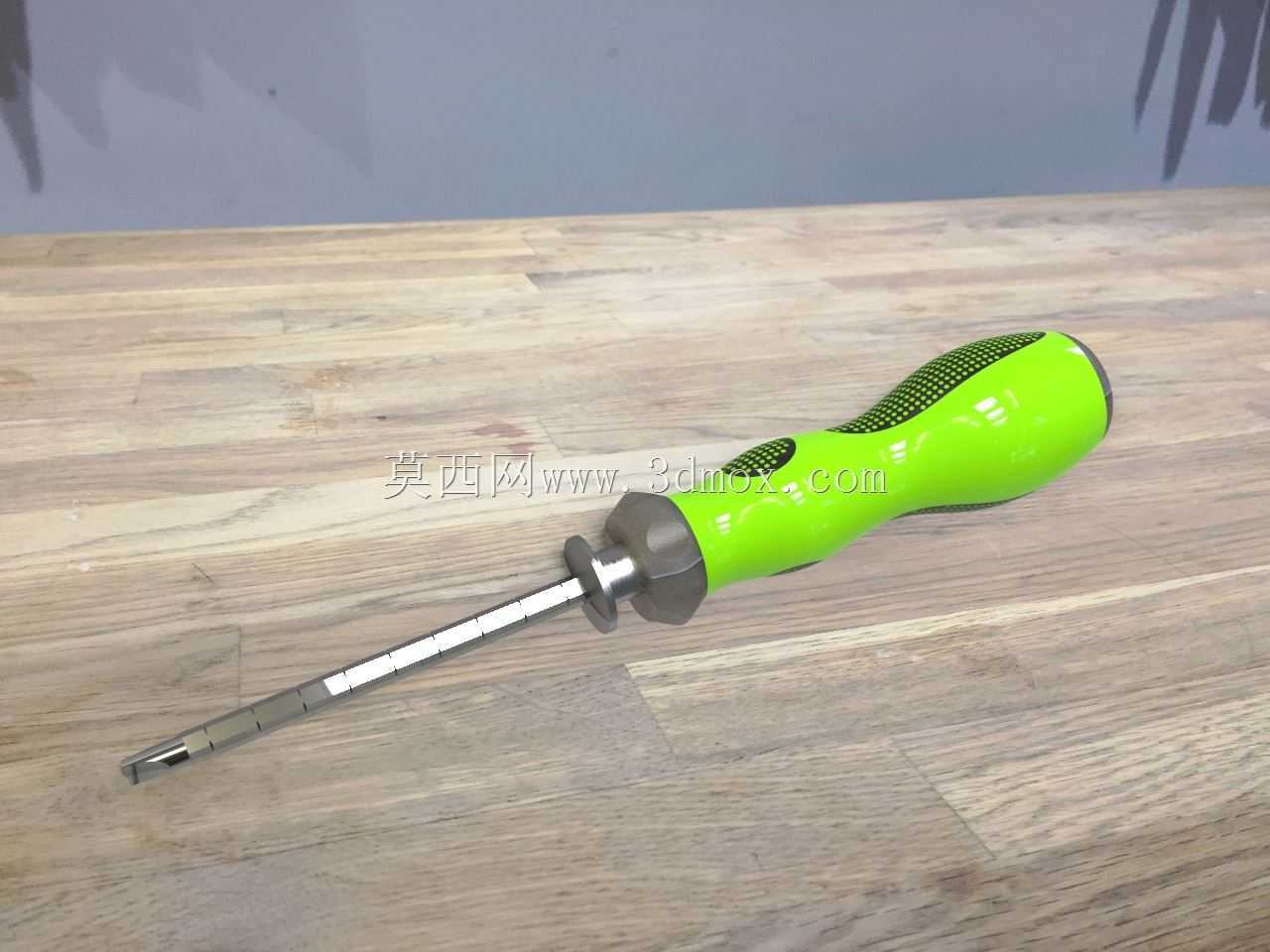

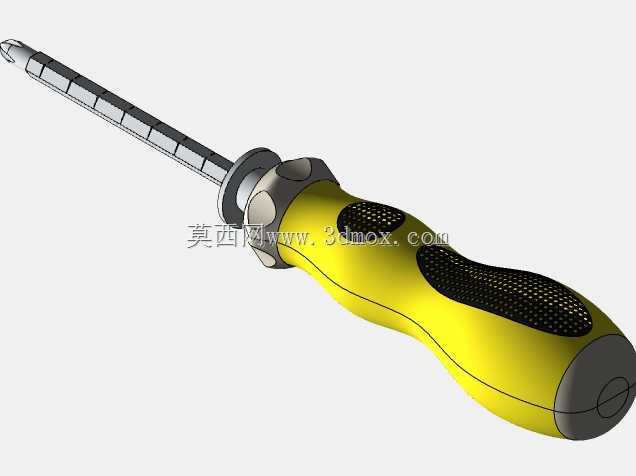

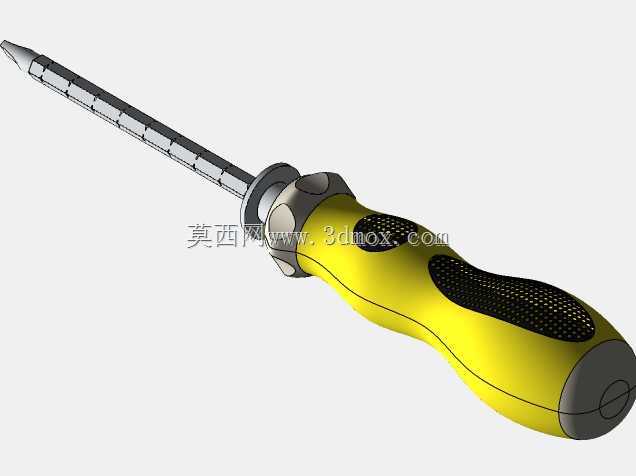

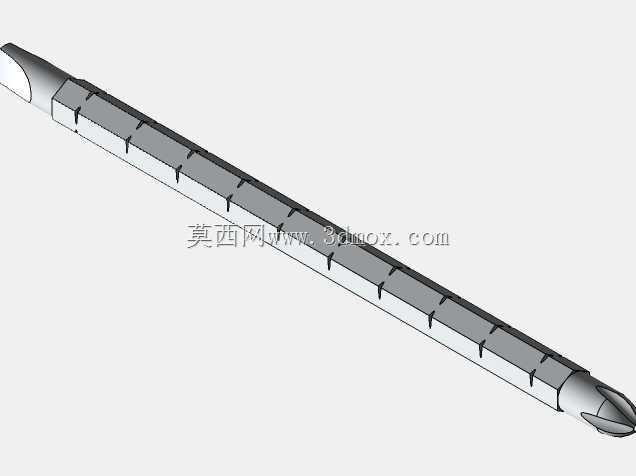

　　从功能特性来看，这款螺丝刀的金属杆部分采用一体化切削成型结构，杆身带有清晰的刻度标识，作业时可以直接通过杆身刻度判断旋入深度，不需要额外借助深度尺测量，在狭小空间作业时能大幅提升操作效率，比如在电气柜内部接线、精密设备内部零件拆装时，无法伸入测量工具的工况下，杆身刻度就能提供可靠的深度参考。批头端采用标准六角接口结构，和金属杆为一体化加工，没有拼接缝隙，避免长期大扭矩使用时出现批头松动、断裂的问题，金属杆靠近手柄的位置设置了金属限位挡圈，一方面可以限制手柄和金属杆的轴向窜动，另一方面在需要施加轴向推力时，挡圈可以分散应力，避免应力集中在手柄和金属杆的连接位置导致手柄开裂。

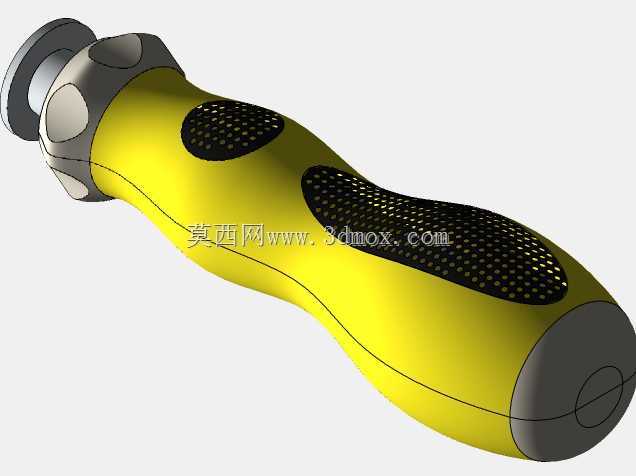

　　手柄部分的设计是这款工具的核心亮点，整体采用符合人体工学的曲面造型，握持区域做了不对称的弧度处理，适配手掌自然握持时的贴合曲线，长时间握持作业不会出现硌手的问题。手柄主体采用高韧性工程塑料材质，握持接触区域做了密集的点状防滑纹理，即使手上沾有少量油污、汗液，也能保证足够的握持摩擦力，不会出现打滑脱手的情况。手柄尾部做了圆弧过渡处理，需要用掌心施加轴向顶紧力时，尾部圆弧可以分散掌心的压力，避免长时间顶紧操作造成掌心压痛。手柄和金属杆的连接位置采用六角嵌件结构，金属杆的嵌件部分完全埋入手柄内部，嵌件周围做了多道环形防脱槽，注塑成型时工程塑料会填充进防脱槽内，保证金属杆和手柄之间不会出现相对转动，即使施加超过额定扭矩的力，也不会出现杆部和手柄打滑的问题。

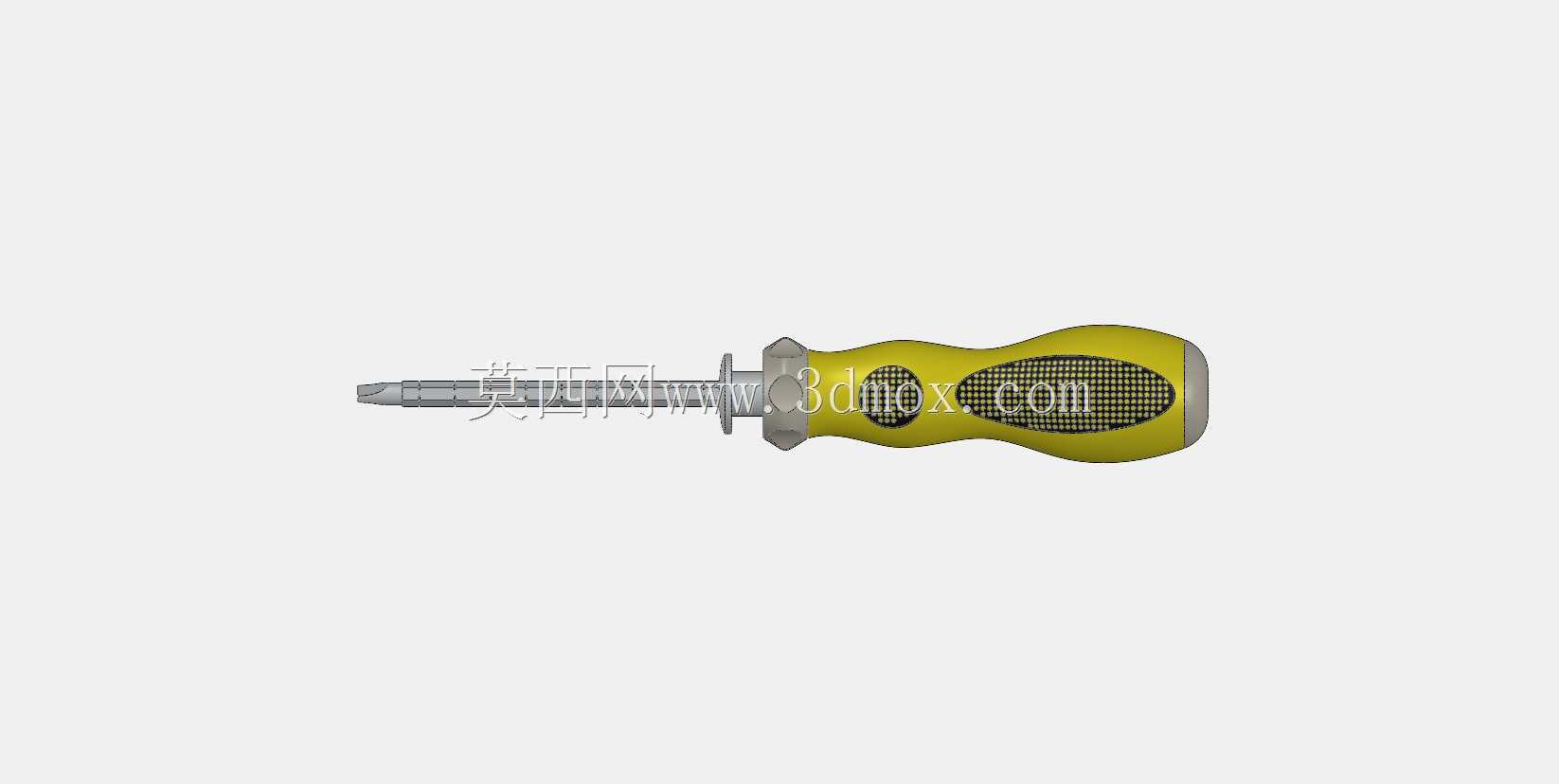

　　从外形尺寸与安装边界来看，这款螺丝刀整体长度控制在220mm左右，其中金属杆长度约120mm，手柄长度约100mm，手柄最大握持直径约38mm，这个尺寸比例兼顾了操作扭矩和狭小空间的通过性，金属杆直径6mm，可以伸入大部分M3-M6螺丝对应的安装孔位内作业，不会因为杆身过粗无法伸入狭窄的安装空间。手柄的最大轮廓没有突出的棱角，在侧面空间受限的工况下，手柄可以小角度转动，不会被周边零件干涉。金属杆的直线度控制在0.02mm以内，批头端的同轴度误差不超过0.01mm，拧动小规格精密螺丝时不会出现晃动感，避免批头滑牙损坏螺丝槽口。

　　设计思路上完全摒弃了传统螺丝刀的等径直柄结构，通过手柄的曲面造型优化受力分布，让使用者在施加扭矩时，手腕可以保持自然的发力角度，降低长期作业的疲劳感。金属杆表面做了防锈镀层处理，在潮湿工况下使用也不会出现锈蚀，延长工具的使用寿命。批头端的槽口加工精度严格符合通用紧固件的标准要求，和十字、一字槽螺丝的贴合度高，拧动时受力均匀，不会因为槽口贴合度差导致螺丝槽口磨损。另外，手柄的防滑纹理区域做了凹陷处理，纹理不会突出手柄的最大轮廓，避免工具在工具包内携带时，纹理勾挂其他工具或者布料。整体结构没有易损的可拆卸部件，日常使用不需要额外维护，只要避免超扭矩使用，就能保持长期稳定的使用性能。在设备装配工位上，这款螺丝刀可以适配大部分常见规格的紧固件拆装，不需要频繁更换工具，能有效减少工位上的工具数量，提升装配作业的效率。在维修作业场景下，适中的长度可以兼顾开阔空间的大扭矩操作和狭小空间的精密操作，不需要携带多把不同长度的螺丝刀，减少外出维修的工具负重。
