模块化便携户外加热火锅结构设计

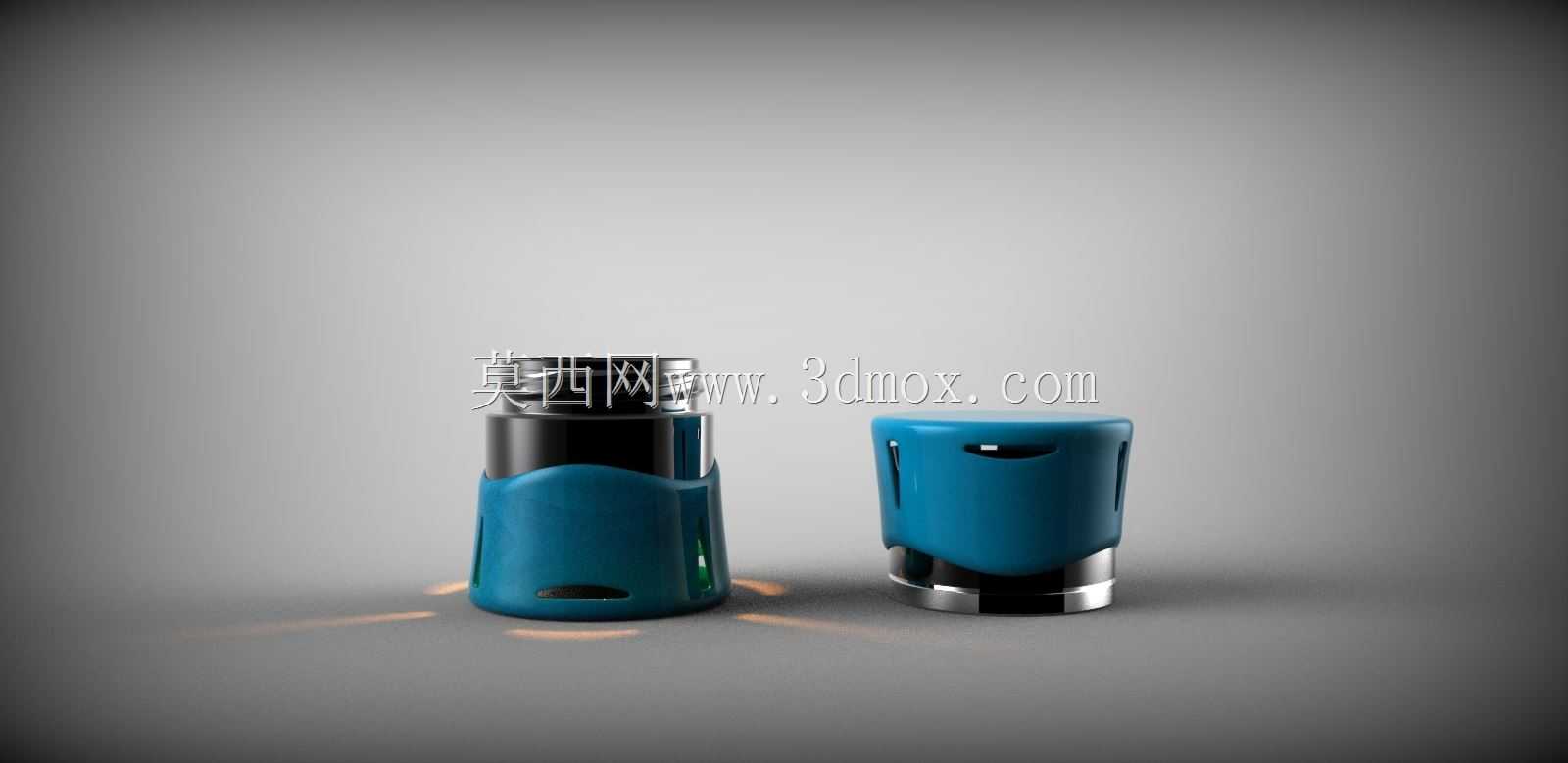

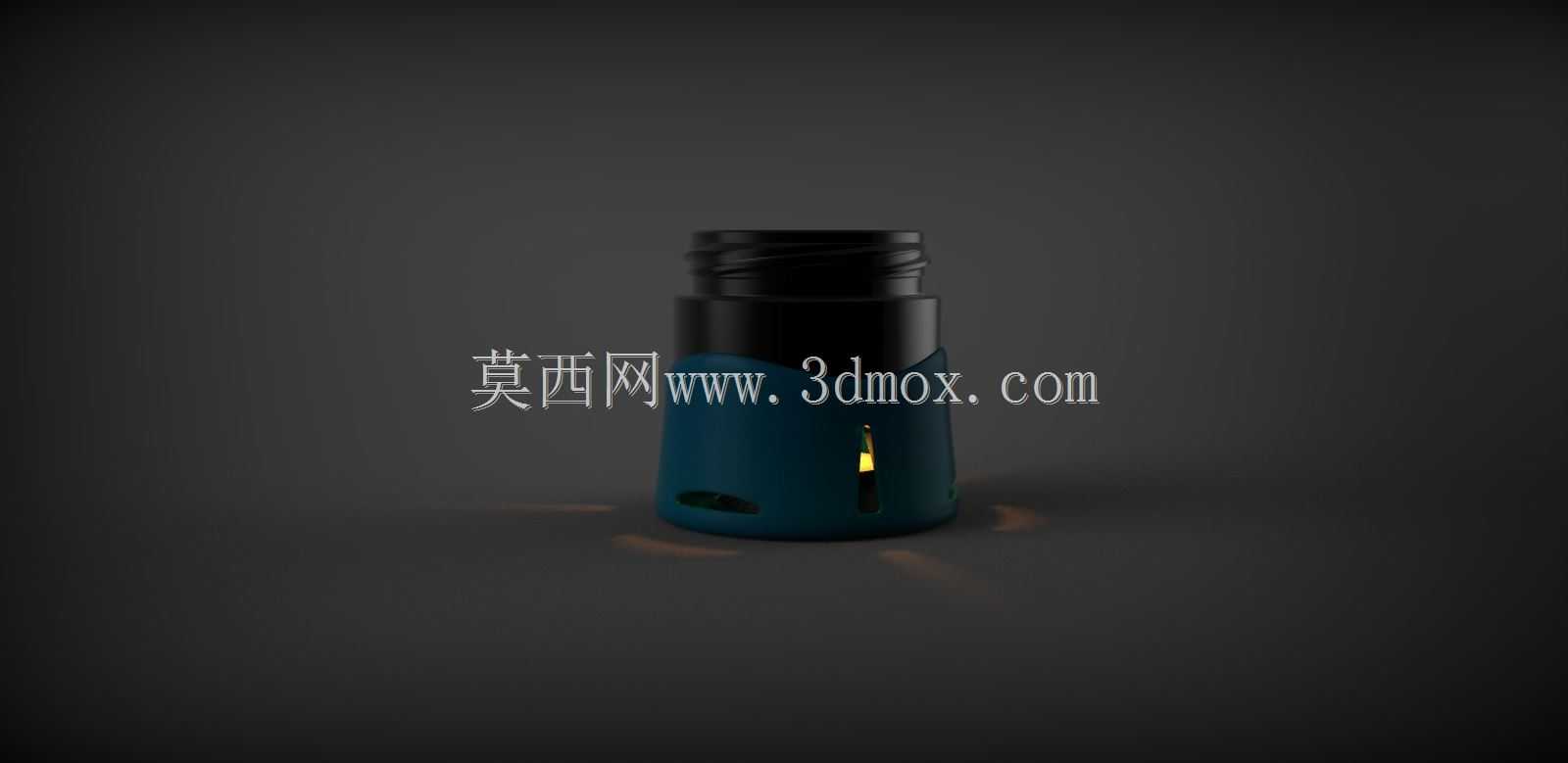

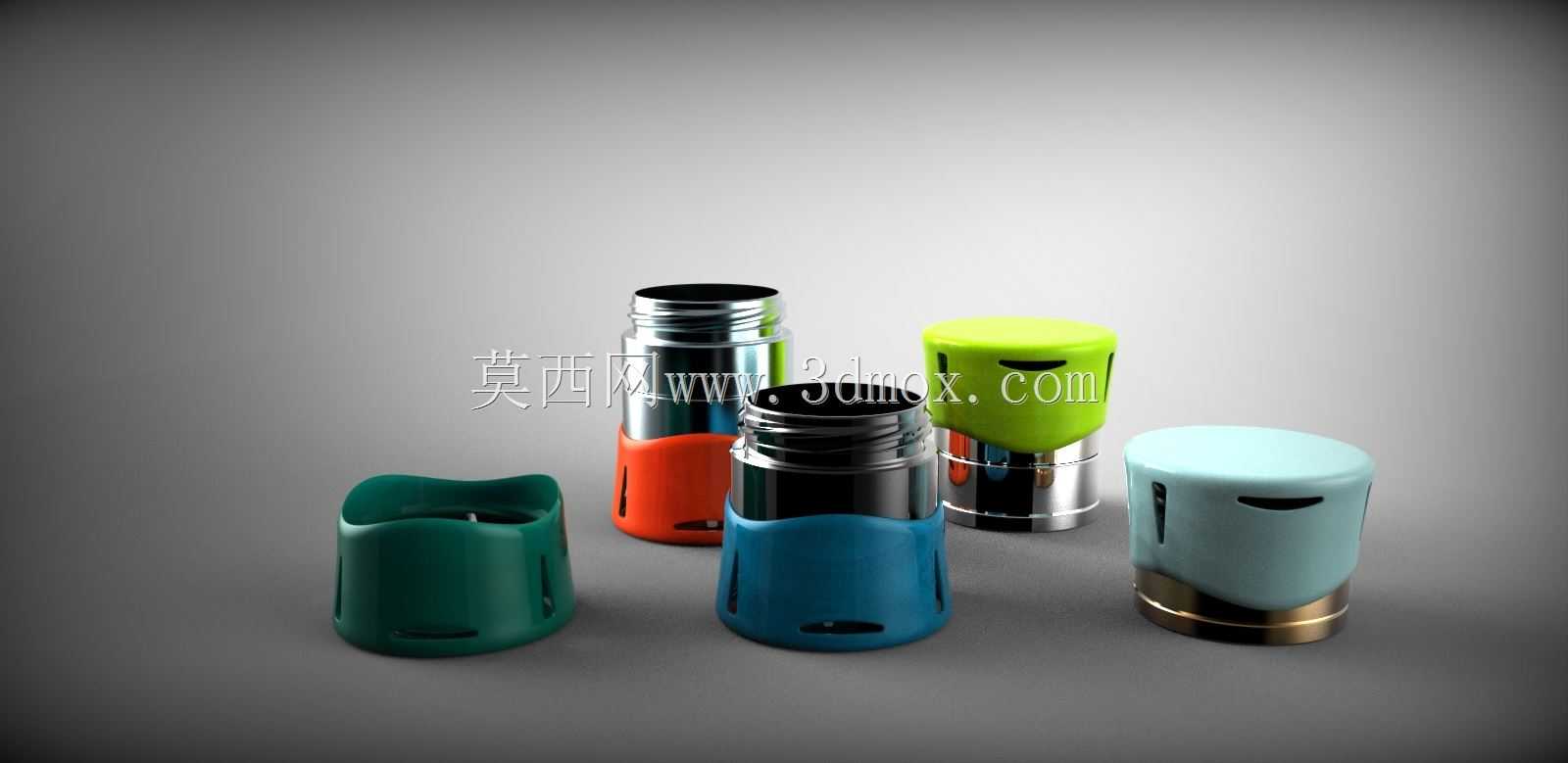

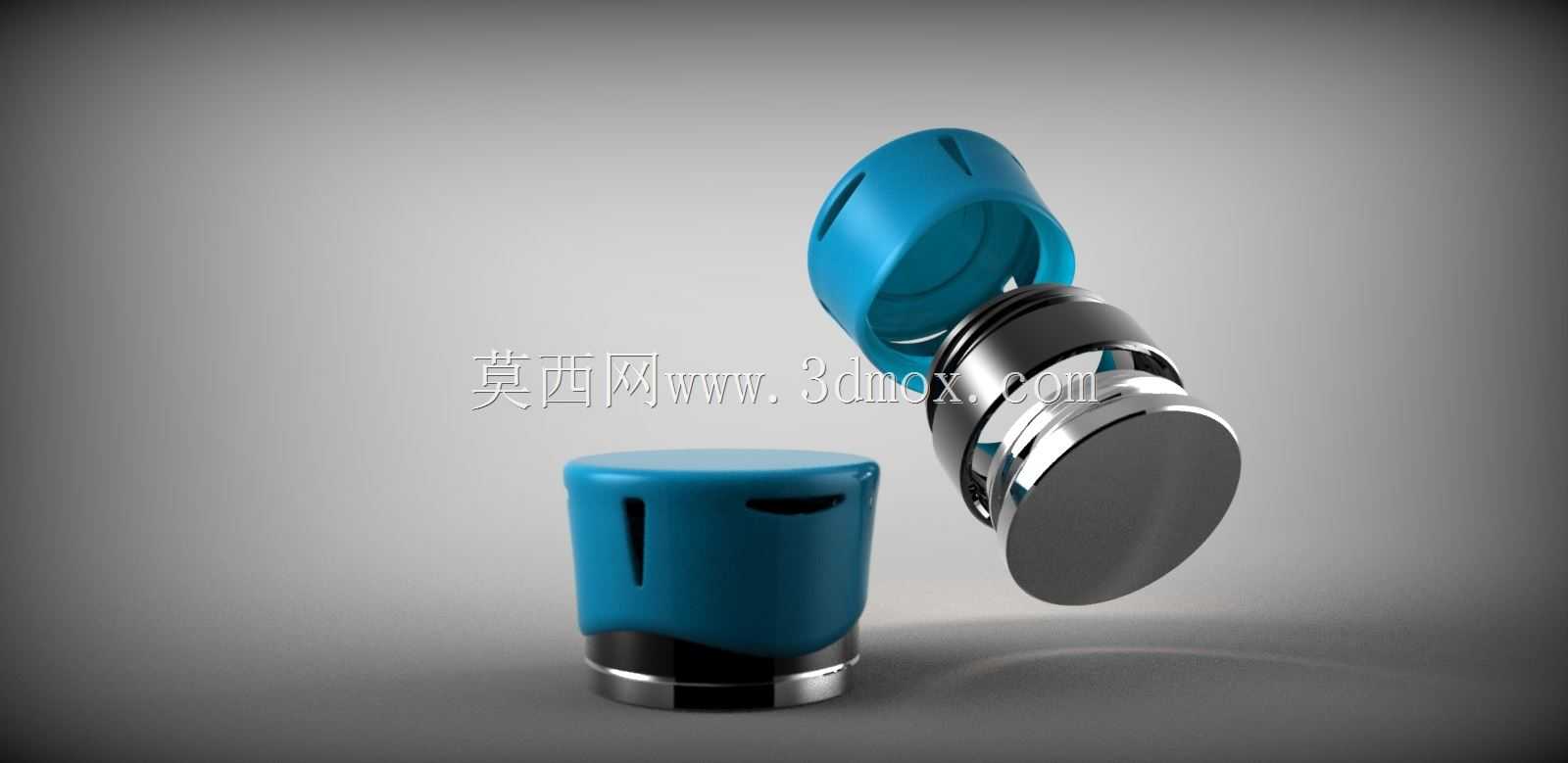

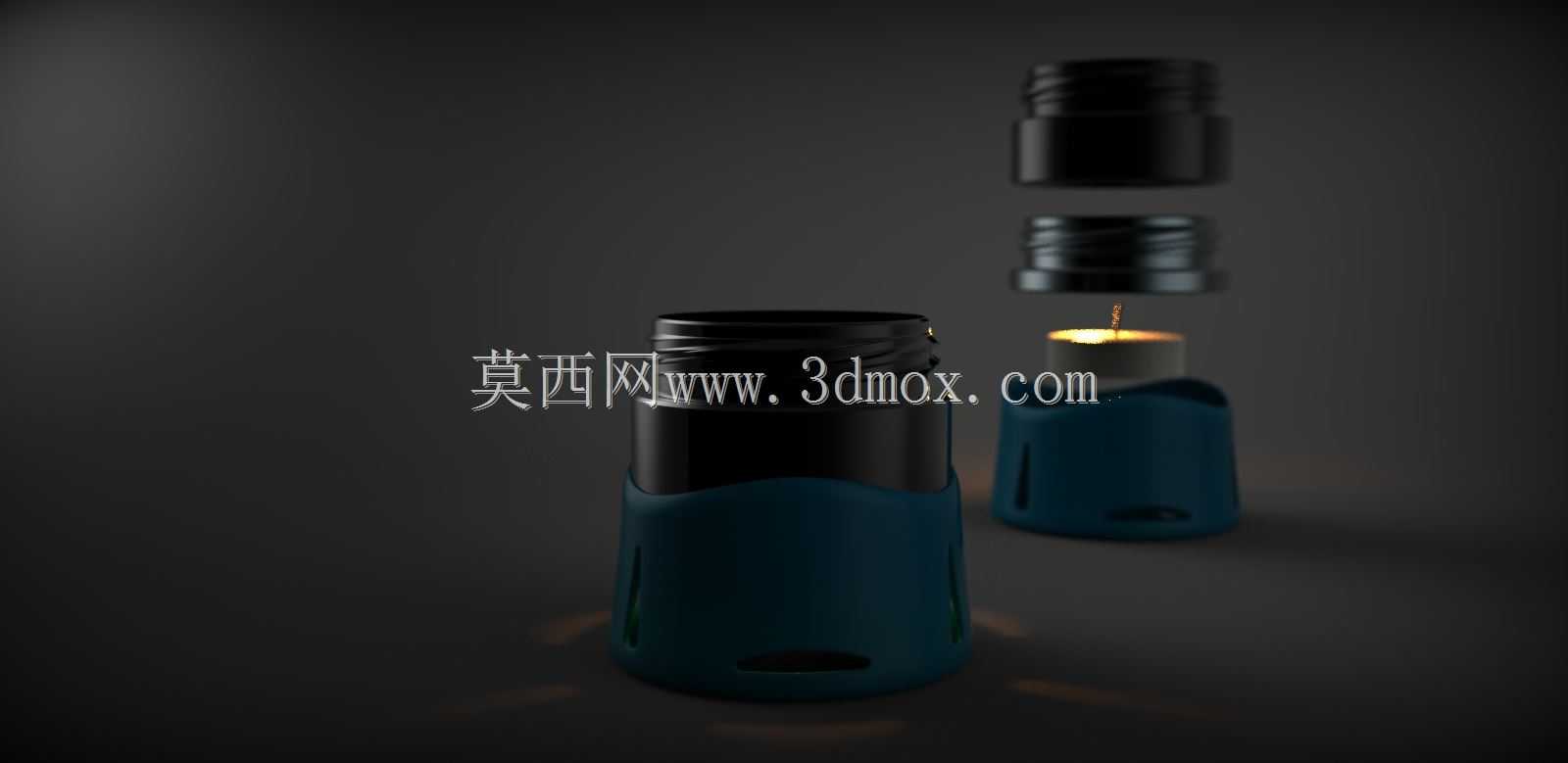

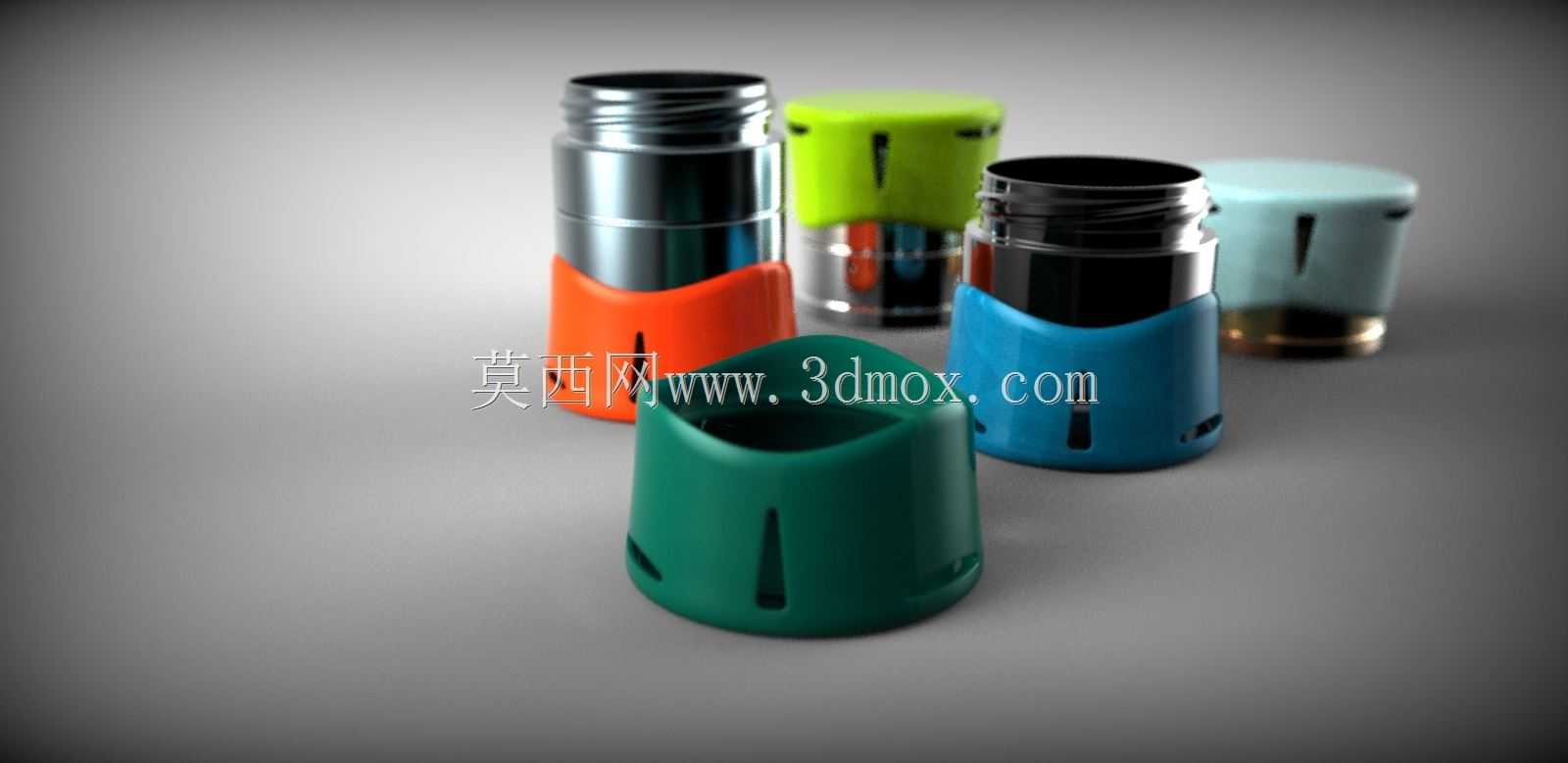

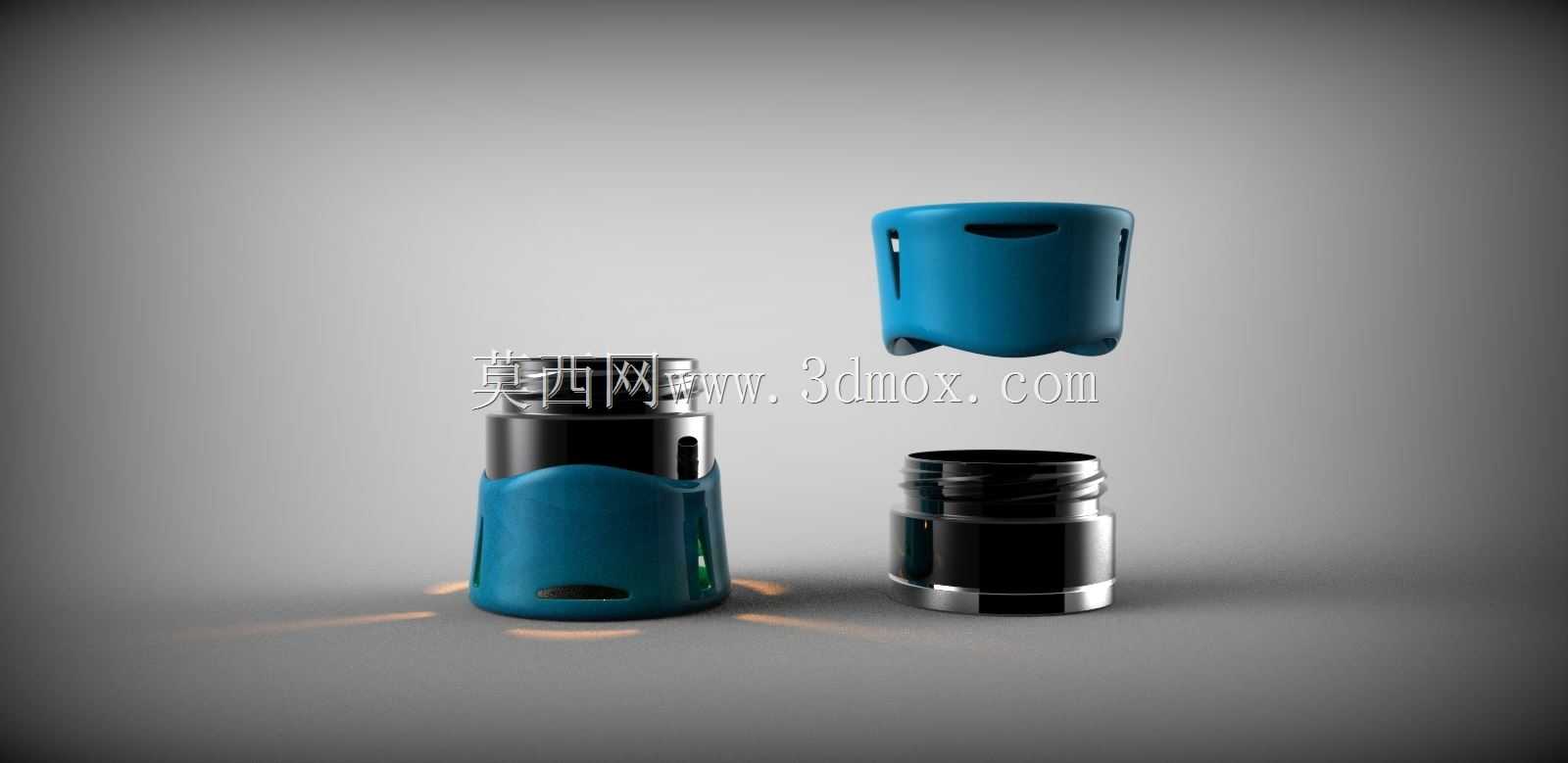

这款模块化便携加热炊具的设计，核心瞄准户外单人或小群体出行的轻量化用餐需求，区别于传统一体式户外锅具，它采用可堆叠拼接的模块组合逻辑，能根据实际用餐人数、食材携带量灵活增减锅体模块数量，适配徒步、露营、短途自驾等多种户外场景的使用需求。从结构设计逻辑来看，整套产品分为加热底座与可拼接锅体模块两大部分，加热底座预留了固体燃料的放置腔体，侧壁开设对称的通风开孔，保证燃料燃烧时的空气流通效率，避免户外微风环境下出现燃烧不充分、火力不足的问题，底座的承托边缘做了限位凸台结构，与最下层锅体的底部凹槽精准契合，放置后不会出现侧滑移位的情况，哪怕放置在略有起伏的户外地面，也能保证整体结构的放置稳定性。可拼接的锅体模块之间采用螺纹旋接结构，相邻模块对接时，螺纹副的密封面做了平面贴合处理，拼接后不会出现汤汁渗漏的问题，每个模块的高度控制在常规单人份食材的盛放容量区间，用户可以根据当天的用餐需求选择携带1-3个模块，不需要携带冗余的锅具部件，最大程度降低出行负重。在收纳逻辑上，整套产品做了反向旋接收纳的设计，使用完成后清洁干净的锅体模块，可以翻转后旋接在底座上方，将加热底座、剩余燃料、配套的小型餐具全部收纳在模块形成的封闭腔体内部，不会出现配件散落丢失的问题，收纳后的整体外形为规整的圆柱结构，可以轻松放入背包侧袋或者户外装备包的隔层中，不会因为外形突兀剐蹭其他装备。从安装边界尺寸来看，单模块状态下整体直径控制在常规户外水杯的尺寸区间，收纳后的总高度不会超过普通便携水壶的高度，不需要额外预留特殊的放置空间，锅体外部的隔热套采用凹凸防滑的纹理设计，既可以在加热时隔绝锅壁温度避免烫伤，也能在手持移动时增加摩擦力，哪怕手上沾有水或者油污也能稳定握持。整套结构没有复杂的活动连接件，所有拼接部位都采用易清洁的光滑曲面设计，没有容易积存食物残渣的卫生死角，户外使用后只需要简单擦拭就能完成清洁，不需要复杂的拆解维护，适配户外场景下有限的清洁条件。
