便携快装自行车连接配件结构设计

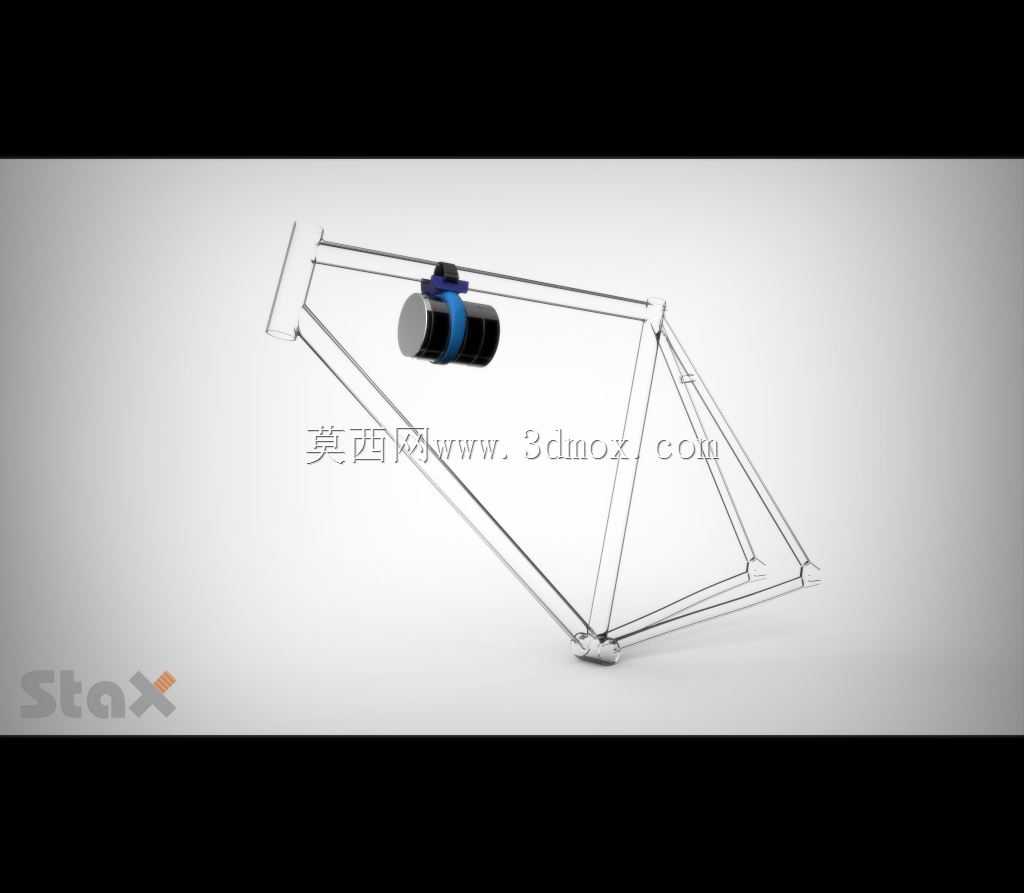

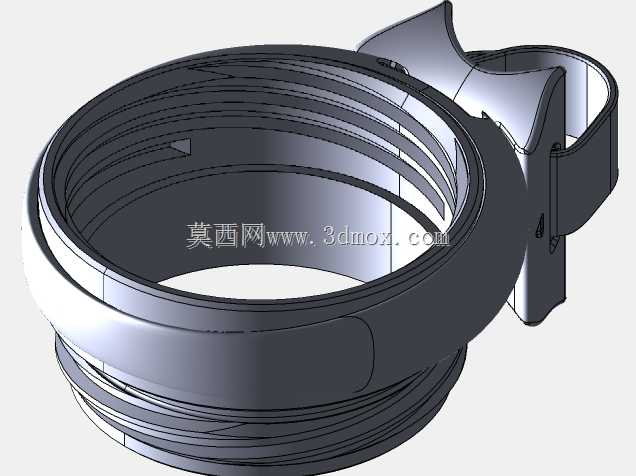

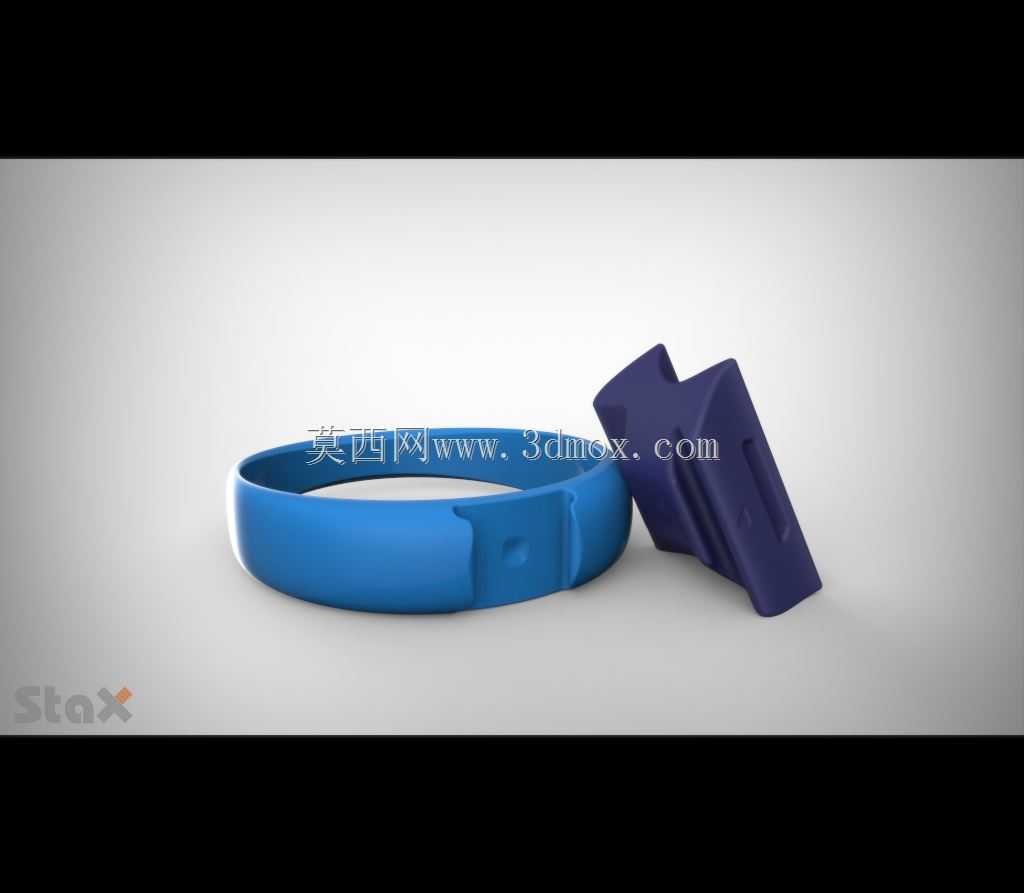

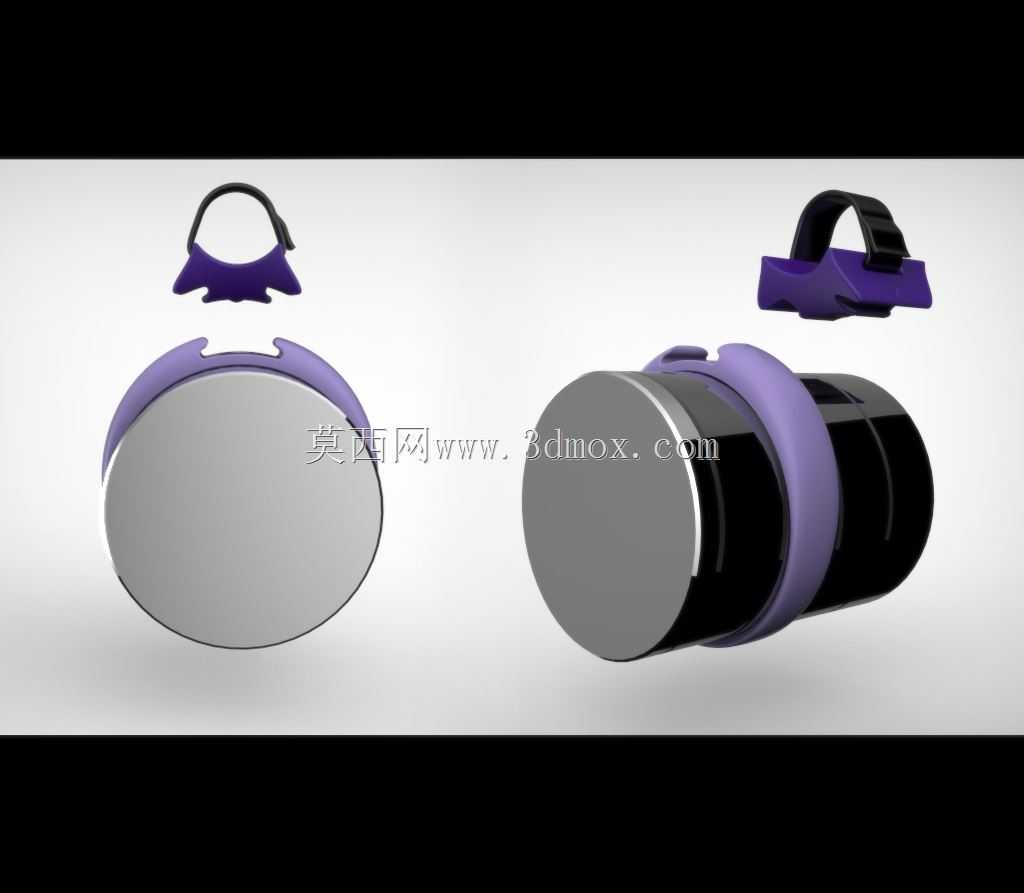

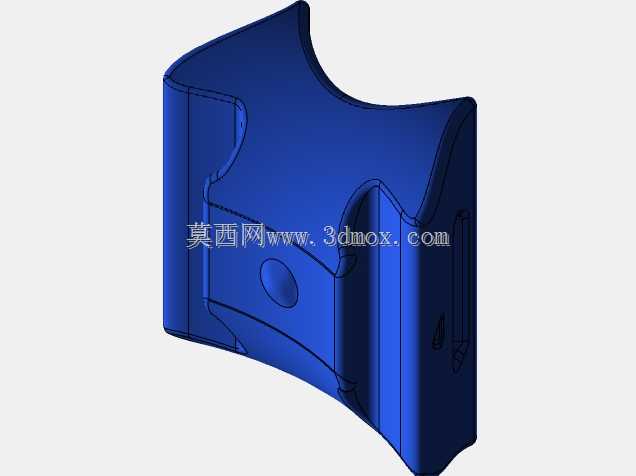

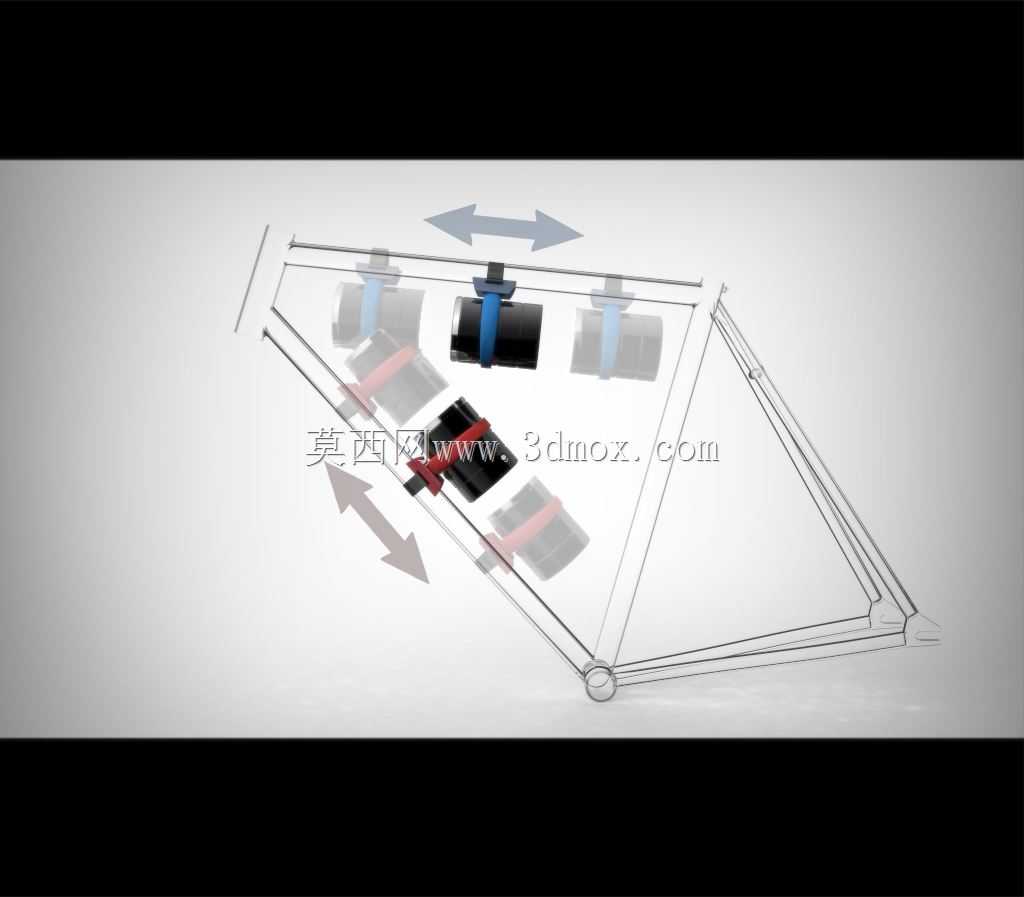

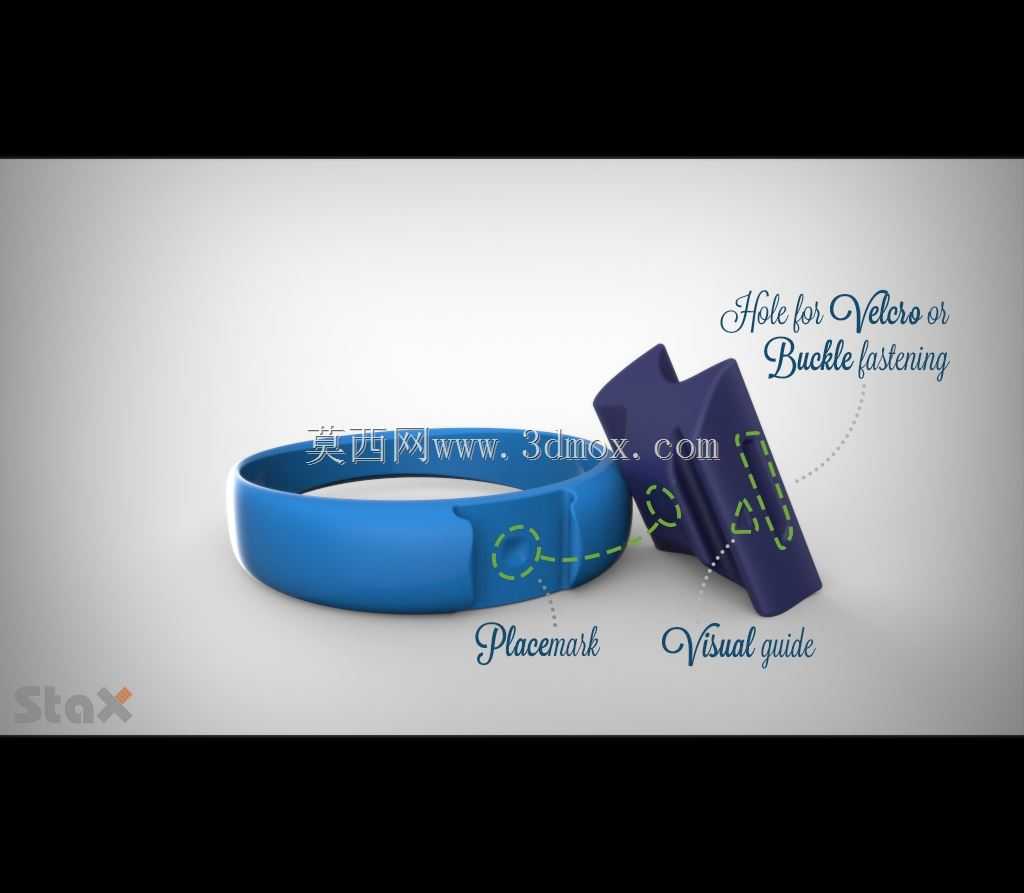

日常通勤、短途休闲骑行场景中，不少骑行者会遇到需要临时拆分自行车携带、或是加装小型随车配件的需求，传统的螺纹锁紧、卡扣固定结构要么拆装需要专用工具，要么连接后突出车架过多，容易在推行、存放时剐蹭周边物体，这款快装连接配件正是针对这类实际使用痛点开发的结构方案。从结构设计逻辑来看，这款配件没有采用常规的金属硬连接思路，而是拆分了两个连接维度的固定逻辑：配件与自行车车架主体的连接部分，选用尼龙搭扣作为连接介质，这种材质本身具备一定的形变余量，不需要在车架上额外打孔、焊接固定座，能够适配不同管径的圆管、异型管车架，安装时只需要将搭扣环绕车架管体调整到合适张紧度后压合即可，全程不需要额外工具，徒手就能完成拆装，单点位的固定耗时可以控制在十秒以内，完全满足临时拆装、快速切换使用状态的需求。而配件与外接拓展部件之间的连接，则采用了软燕尾榫结构，这种结构借鉴了传统木工燕尾榫的自锁特性，配合尼龙材质本身的微弹性，只需要将拓展部件顺着榫槽方向滑入到位，就能依靠结构本身的形变卡紧实现自锁，不需要额外设置锁销、螺丝等固定件，拆卸时只需要顺着滑入方向反向施力就能拔出，连接状态下能够承受日常骑行过程中的颠簸振动，不会出现松脱滑落的问题。从安装边界来看，这款配件的主体结构贴合自行车车架的三角区域轮廓设计，整体安装完成后突出车架外轮廓的尺寸控制在合理范围内，不会干扰脚踏转动、车轮转向等自行车原有运动部件的行程，也不会额外增加过多的风阻，配件的固定点位避开了车架上的刹车线管、变速线管走线位置，安装时不需要调整原有车辆的走线布局，也不会对线管造成挤压磨损。考虑到部分用户会有自制拓展配件的需求，这款配件的燕尾榫接口尺寸做了通用化设计，和同系列的多款Stax拓展模块保持兼容，用户可以根据自身使用需求，在这个连接底座上加装水杯架、小型工具盒、车灯固定座等不同的拓展部件，不需要在车架上重复安装多个固定底座，减少了车架上的冗余结构。在实际使用场景中，这款配件既可以满足折叠自行车用户临时拆分车辆后，将部分车架部件捆绑固定方便携带的需求，也可以作为普通自行车的拓展安装底座使用，尼龙搭扣的连接方式不会对车架表面的漆面造成损伤，相比金属抱箍结构更适合涂装漆面的碳纤维、铝合金车架使用，软质的连接材质也能在骑行过程中吸收部分振动，减少连接部位的异响问题。结构建模过程中，针对燕尾榫的配合公差做了反复调整，过盈量设置在0.2mm到0.3mm之间，既保证安装时的顺滑度，不会出现卡滞难以装入的问题，也能保证连接后的锁紧力足够，在经过颠簸路面、减速带等工况时不会出现松脱。尼龙搭扣的宽度选用20mm的常规规格，固定后的抗拉强度能够达到500N以上，完全能够满足日常拓展配件、临时捆绑部件的承重需求，搭扣的缝合位置做了隐藏式设计，不会出现毛边勾扯衣物、其他物品的问题。整体结构没有复杂的曲面造型，所有壁厚保持均匀，既适合采用3D打印方式快速制作单件样品验证结构，也适合开模后批量注塑生产，生产成本可控，后期维护也只需要在搭扣出现磨损后更换常规规格的尼龙搭扣即可，不需要整体更换配件主体，降低了用户的使用成本。
