波纹式可弯曲柔性管路结构设计

这类带环形波纹的可弯曲管路，在工业现场的应用场景覆盖极广，从通风除尘系统的错位管路对接，到小型流体输送设备的减震连接，再到家用厨卫电器的排风导水通路，都能见到这类结构的身影。不同于硬管对接对安装同轴度的严苛要求，这类可弯曲管依靠自身环形波纹的形变能力，能够在一定角度范围内自由调整走向，抵消安装面的位置公差，避免硬连接时强行对位产生的装配应力，也能在设备运行产生小幅振动时，通过自身形变吸收振动能量，减少振动沿管路传递到相邻结构件，降低管路连接处的松动渗漏风险。

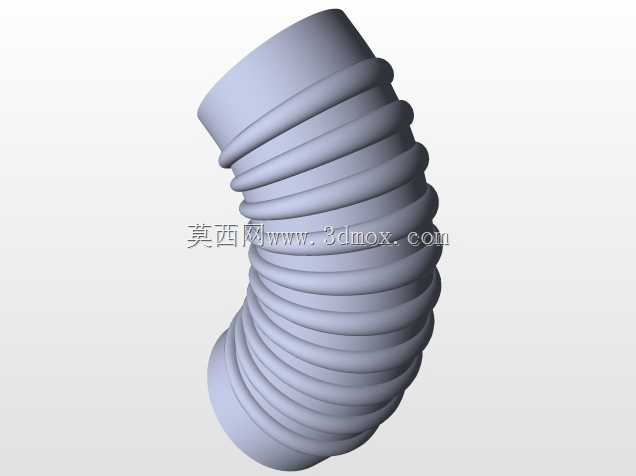

从结构设计逻辑来看，管身的环形波纹是实现可弯曲功能的核心，每一圈波纹的凸起圆弧与凹陷圆弧做了等半径过渡处理，弯曲时波纹外侧受拉伸、内侧受压缩，圆弧过渡的结构能避免应力集中在折角位置，防止反复弯曲后出现材料疲劳开裂。两端的直边段做了加厚处理，没有延续波纹结构，这部分是安装对接的边界区域，加厚直边既可以保证与对接接头的配合紧密度，也能在套接喉箍或者涂胶密封时提供足够的刚性支撑，避免安装时管端变形导致密封失效。

设计这类管路时，首先要明确两端安装位的中心距偏差范围与最大偏转角度，以此确定波纹的节距与波纹高度：节距越小、波纹高度越高，管路的可弯曲半径就越小，灵活度越高，但对应的管路轴向承压能力会有所下降，若用于有一定压力的流体输送场景，需要平衡弯曲灵活性与承压强度的关系，调整波纹的壁厚与圆弧参数。管身的整体壁厚需要保持均匀，波纹成型过程中要控制拉伸量，避免波峰位置壁厚过薄导致强度不足，两端直边段的长度要匹配常用的接头套接深度，预留足够的密封安装空间，不需要额外做异形结构，保证通用接头能够直接适配。

实际选型使用时，这类可弯曲管的安装不需要精准测量管路走向，只需要根据两端接口的位置，适度弯曲管身调整角度即可完成对接，能够大幅降低现场安装的对位难度，减少定制异形弯管的成本，在设备维护更换管路时，也不需要完全拆解周边部件，直接调整弯曲角度就能完成拆装，大幅提升运维效率。需要注意的是，这类管路的弯曲角度不能超过结构允许的最小弯曲半径，否则会导致波纹内侧挤压叠合、外侧过度拉伸，不仅会缩减管路通径影响流体输送效率，还会造成结构损伤缩短使用寿命。
