工业车间立式湿式空气过滤装置结构设计

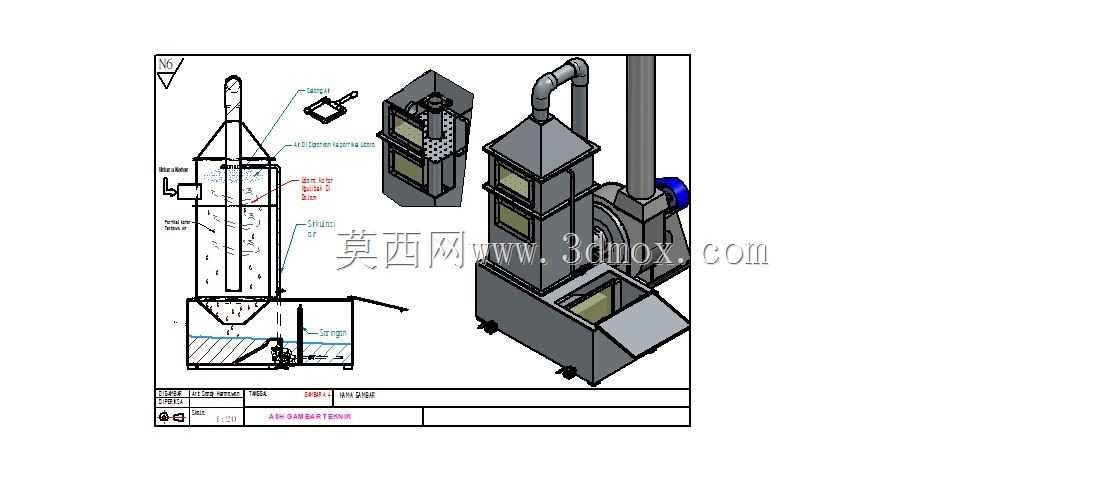

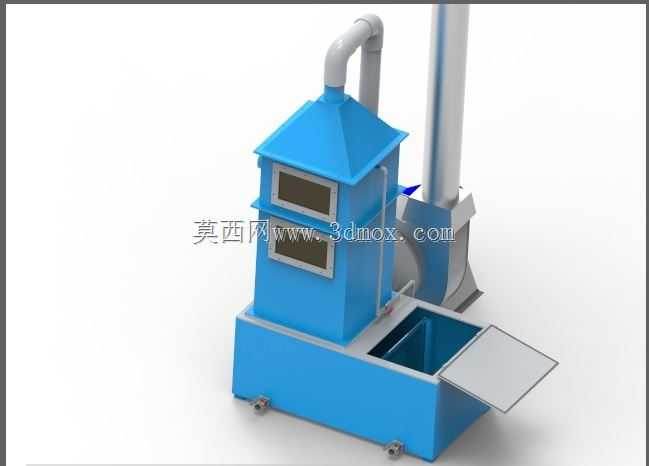

这款空气过滤装置主要面向机械加工车间、焊接作业区、小型粉体投料工位等存在浮尘、焊烟、油雾废气的作业场景，可直接对接工位侧吸风罩或者车间集中排风支管，将含尘废气抽入设备内部完成多级净化后达标排出，避免作业区域粉尘堆积、废气弥散影响操作人员职业健康，同时降低车间排风系统的末端过滤负荷。设备整体采用立式分层结构设计，下部为敞口式集尘水槽，带可抽拉式检修盖板，底部配置万向脚轮方便短距离移位调整，水槽作为一级净化单元，含尘气流进入后首先冲击水面，大颗粒粉尘直接被水体截留沉降，避免滤料过早堵塞；中部为双观察窗的过滤腔体，内部预留滤料、填料层安装空间，可根据处理废气的类型更换水膜填料、过滤棉或者活性炭吸附层，完成细颗粒物、异味的二次截留；上部为锥形排风过渡段，通过弯管对接侧边的离心风机进风口，风机出口预留标准法兰接口，可直接对接室外排风管道或者后续深度处理单元。设计过程中优先考虑了现场安装的边界适配性，设备整体占地宽度控制在1.2米以内，深度不超过1米，不含排风管道的总高度约2.3米，可直接放置在常规厂房的立柱间隙或者工位侧方，不需要额外做高层吊装固定；侧边风机与主箱体采用螺栓硬连接，出厂前可完成同轴度校准，现场安装仅需要对接进出风管道、接通电源与水槽补水管路即可投入使用，不需要复杂的现场组装调试。观察窗采用快拆式边框设计，日常巡检时可直接观察内部滤料污染、水位变化情况，不需要拆开整体箱板；下部水槽的抽拉盖板可完全打开，方便定期清理沉降的泥状粉尘、更换槽内水体，避免长期积泥造成设备内部腐蚀。排风弯管采用圆弧过渡结构，降低风阻损耗，相比直角弯头可减少约15%的局部排风阻力，适配中小功率离心风机即可满足处理风量要求，降低设备运行的能耗。设备的所有外露钣金边都做了折边钝化处理，避免安装、巡检过程中出现划伤风险，箱体板材采用冷轧钢板折弯焊接成型，外部做喷塑防腐处理，可适应车间内潮湿、多粉尘的使用环境，延长设备整体使用寿命。
