立式钢板压平磨床结构设计

　　在钣金加工、钢结构预制、五金件冲压前处理的生产场景里，板材因轧制应力、转运堆叠、剪切下料产生的翘曲、波浪变形，一直是影响后续焊接、折弯、装配精度的核心痛点，这款立式结构的压平磨削设备，正是针对厚度6mm以内的普通碳钢板、镀锌板、薄铝板的平面度校正与表层氧化皮去除需求开发，区别于传统卧式校平机需要长距离进料辊道的布局，它采用单立柱悬臂承载结构，占地宽度仅需1.2米，长度方向预留0.8米的工件放置空间即可完成安装，对小型加工车间、五金维修工坊的场地适配性更强。

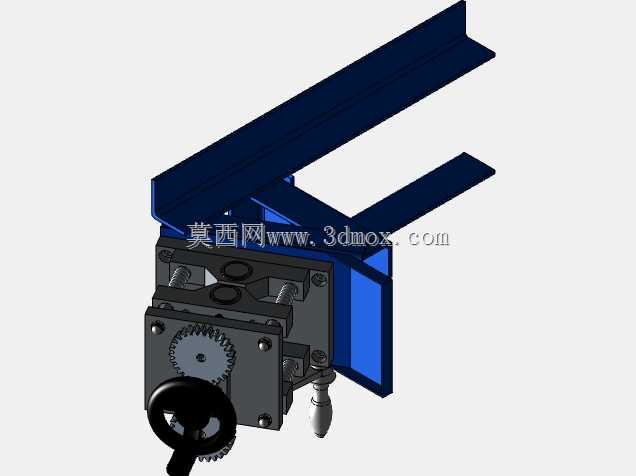

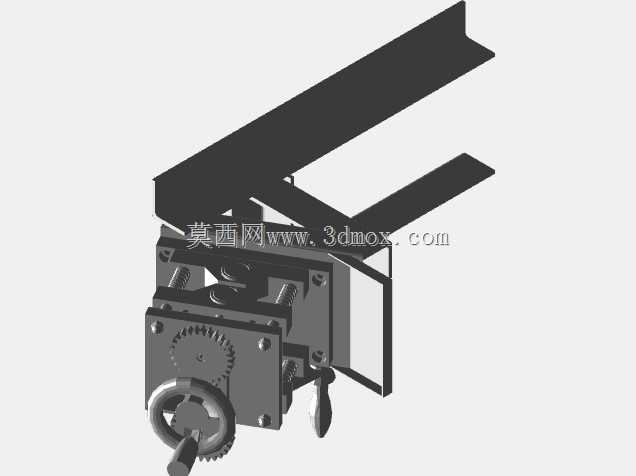

　　从功能实现逻辑来看，设备将压合校平与平面磨削两个工序整合在同一工作端：上部的齿轮传动组连接手动进给摇柄与压磨头，摇柄转动时通过直齿轮减速带动压磨头沿立柱导轨做垂直方向进给，进给螺距设计为1mm每转，操作人员可以根据板材变形量微调下压量，单次最大下压行程为150mm，适配不同叠放厚度的板材加工需求；压磨头底部的工作面镶嵌有硬质合金磨块，下压过程中配合手动横向推拉工作台面的工件，就能在压平翘曲部位的同时，磨除板材表面的锈蚀层、氧化皮与剪切毛刺，省去了单独安排平磨工序的转运等待时间，针对小批量、多规格的板材加工场景，这种手动进给的结构相比全自动校平线调试成本更低，换型时仅需调整压头初始高度即可，不需要重新设置辊道间隙与进给速度参数。

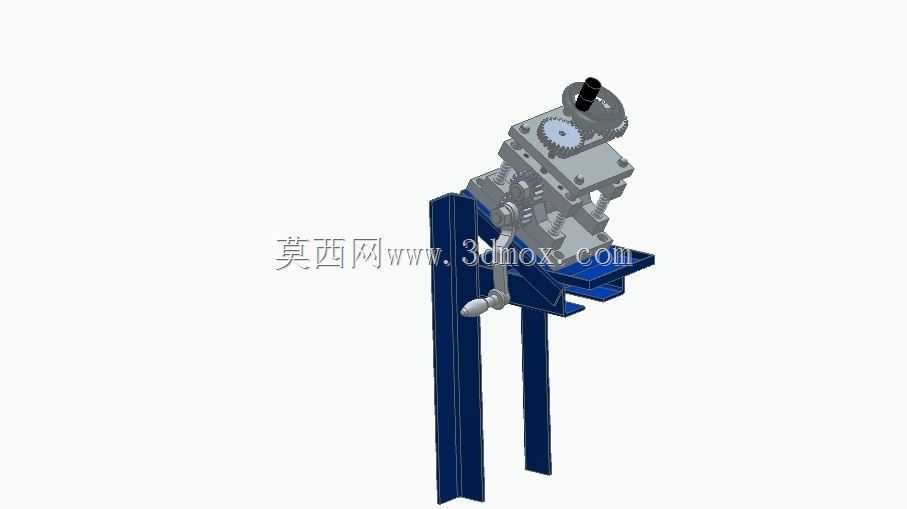

　　设计阶段重点考量了立柱的刚性冗余，单立柱采用矩形空心型钢焊接结构，壁厚8mm，底部通过四个膨胀螺栓与混凝土地面固定，安装时要求立柱垂直度误差不超过0.5mm每米，避免压磨过程中出现侧向偏移导致的板材压痕不均；压磨头与导轨的连接部位采用铜质滑动衬套，配合定期加注润滑脂的维护方式，能在频繁上下进给的工况下保持长期的运动精度，不会出现卡顿、窜动问题；设备的工作台面为400mm×600mm的磨耗钢板，表面做淬火处理，硬度达到HRC45以上，长期受工件摩擦、压头挤压也不会出现凹陷变形，工作台边缘设置有定位挡边，加工时可以将板材靠紧挡边推送，避免磨削过程中工件偏移导致的加工面不连续。

　　实际生产应用中，这款设备可以覆盖五金机箱外壳板材、小型钢结构连接板、铁艺加工配件的预处理工序，加工后板材平面度能控制在0.2mm每平方米范围内，表面粗糙度达到Ra6.3以下，完全满足后续焊接、喷涂、折弯的工艺要求；相比采用多辊校平机搭配平面磨床的传统工艺路线，它的操作门槛更低，不需要操作人员掌握多设备的参数调试技能，单名工人即可完成上料、压磨、下料的全流程操作，对于日加工量在50件以内的小型生产单元来说，投入产出比远高于大型自动化校平设备。

　　结构细节上，传动齿轮组采用闭式箱体防护，避免磨削产生的金属碎屑进入齿面造成磨损，摇柄位置设置在设备侧方，操作时人员站位远离压磨正下方，符合小型加工设备的安全操作要求；设备整体高度为1.8米，压头处于最高位置时距离工作台面的间隙为200mm，方便操作人员取放较大尺寸的板材，不会出现空间干涉问题；安装时不需要做专门的设备基础，只要地面平整度满足要求，打膨胀螺栓固定后即可投入使用，搬迁移位也仅需拆除固定螺栓即可整体转运，适合经常调整车间布局的小型加工场所使用。
