工业控制用凸轮式旋转开关结构设计

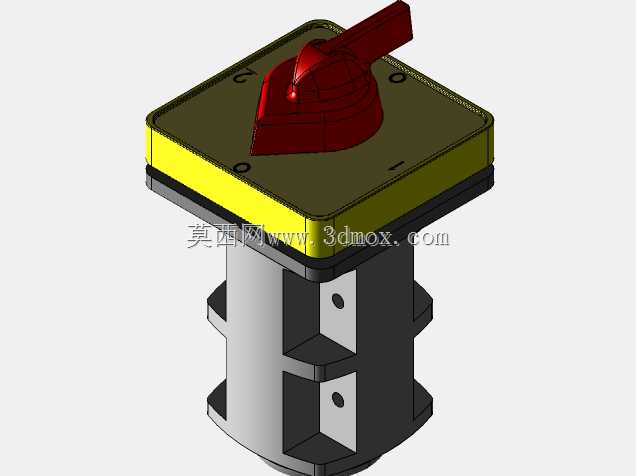

这款旋转开关主要应用在低压配电回路、小型设备控制回路中，承担回路通断、多档位电路切换的功能，常见于机床操作面板、小型动力配电箱、非标自动化设备的手动控制单元，也可作为小功率电机的正反转、星三角启动的档位切换元件，额定工作电流覆盖10A到63A区间，适配AC380V及以下的工频供电场景。从结构设计来看，这款开关采用方形安装面板搭配立式触头基座的布局，顶部操作手柄为红色绝缘材质，手柄带有指向性凸棱，能够清晰指示当前档位位置，面板上预制的档位标识对应0、I等通断档位，部分多档位版本可扩展3-5个操作位置，满足多回路切换需求。面板下方的黄色绝缘层为面板密封衬垫安装位，安装时可在面板与柜体安装面之间加装橡胶密封垫，实现IP40以上的面板防护等级，适配车间多粉尘、少量溅水的安装环境。下部的触头基座采用上下分层的凸轮式结构，每一层基座对应一组独立的静触头，中间的转轴带动凸轮转动，通过凸轮轮廓的曲面变化推动动触头完成与静触头的闭合、断开动作，这种分层结构可以根据实际回路需求灵活增减触头层级，最多可扩展至8层触头，实现16组触点的独立控制，无需额外增加辅助继电器即可完成多回路的同步切换。安装边界方面，这款开关采用标准的柜体面板开孔安装方式，方形面板的安装孔距适配主流低压电器的安装尺寸，基座部分为圆柱形分层结构，伸入柜体内的深度根据触头层级数量不同有所变化，单层级基座深度较浅，多层级基座需要预留足够的柜内安装空间，接线端子分布在基座两侧的金属安装板上，每个端子带有螺丝压线结构，可适配1.5-6平方毫米的多股铜芯导线，接线时无需额外焊接，直接压接即可保证接触可靠性。设计过程中重点考虑了操作手感与触头压力的匹配，凸轮轮廓的曲线经过反复调校，保证手柄转动时的档位清晰，不会出现滑档、档位错位的问题，同时动触头的弹簧压力经过校核，保证触点闭合时接触电阻足够小，避免长期工作时触点发热烧蚀，操作手柄的转动角度与档位一一对应，每个档位都有定位机构锁定，防止设备运行过程中受振动影响出现档位偏移，引发误动作。在实际选型应用中，需要根据控制回路的额定电流、需要切换的回路数量确认触头层级，同时根据安装场景确认是否需要带挂锁的手柄结构，在设备检修状态下可通过挂锁将开关锁定在断开位置，满足电气安全操作的规范要求。
