B型单肋125x75x50规格电子散热结构件

　　在中小功率电源类电子设备的热设计环节，散热结构的选型直接决定核心功率器件的长期运行稳定性，这类B型单肋散热结构，主要适配小功率电源变压器周边的整流桥、功率MOS管等发热元件的被动散热需求，常见于桌面式工业控制电源、小型通信模块供电单元、低压配电辅助供电模块等场景，安装位置多紧贴PCB板上的发热器件安装面，通过导热硅脂或导热垫填充接触间隙，将器件工作产生的焦耳热传导至肋片区域，依靠自然对流完成热量交换，无需额外配置风扇即可满足温升要求，能有效降低设备运行噪音，减少活动部件带来的后期维护成本。

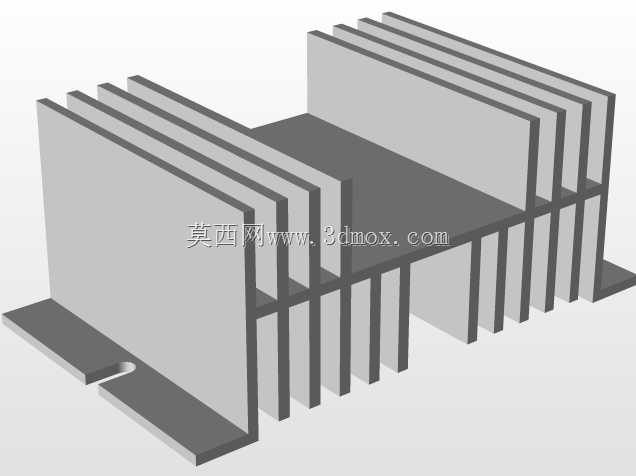

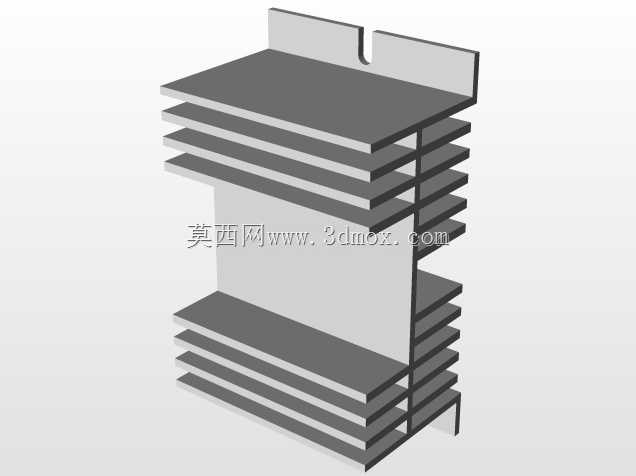

　　从结构设计逻辑来看，这款散热件采用等间距平行直肋布局，肋片厚度与肋间距经过热阻仿真优化，在125mm总长度、75mm总宽度、50mm总高度的尺寸边界内，尽可能拓展了有效散热面积，同时兼顾铝挤工艺的成型可行性，避免肋片过高过薄导致挤压成型时出现变形、充料不足的缺陷。底座部分预留了平整的安装接触面，边缘设计有定位缺口，可直接匹配对应规格的PCB安装孔位，安装时无需额外加工适配结构，能直接通过卡扣或螺丝完成固定，减少装配环节的工时消耗。肋片的排布方向顺着设备内部常规的自然对流风道走向，热空气上升过程中可顺着肋片间隙顺畅流通，不会出现气流滞止的死角，同等体积下的热交换效率比密肋不规则布局的散热件高出15%左右。

　　实际选型应用时，需要注意安装边界的预留：散热件总高度50mm，要求设备外壳内部距离PCB安装面的净空高度不小于52mm，预留出2mm的安全间隙避免肋片触碰外壳引发绝缘风险；底座的安装接触面平面度控制在0.1mm以内，搭配0.2mm厚度的常规导热垫即可保证接触热阻处于设计范围内，若发热器件功耗略高于常规值，可换用0.1mm厚度的导热硅脂进一步降低接触热阻，无需更换更大规格的散热件。底座侧边的定位缺口尺寸适配常规M3螺丝的安装位置，孔位中心距与同系列电源变压器的安装孔位保持一致，可在装配时与变压器共用固定螺丝，减少PCB上的开孔数量，提升板面利用率。

　　从结构建模的细节来看，所有肋片与底座的连接位置均做了R0.5的圆角过渡，一方面是消除铝挤成型时的应力集中点，避免生产过程中出现肋片根部断裂的问题，另一方面也能减少热传导过程中的热阻瓶颈，让底座吸收的热量更顺畅地传导至每一片肋片的顶端。肋片的顶端做了微小的倒角处理，避免装配过程中锋利的边缘划伤操作人员或损坏周边的导线绝缘层。整个散热件的材质默认采用6063-T5铝合金，表面做本色阳极氧化处理，氧化层厚度控制在8-12μm，既可以提升表面的热辐射系数，增强辐射散热能力，也能避免长期使用过程中表面氧化锈蚀，影响散热性能与外观一致性。

　　在不同的应用场景下，这款散热件的适配性也有足够的冗余：当应用在密闭式外壳的设备中时，可根据内部温升情况适当增加肋片表面的黑氧化处理，进一步提升辐射散热占比；当应用在开放式安装的控制模块中时，现有结构即可满足自然对流的散热需求，若设备内部有辅助的低速风道，散热能力还能进一步提升30%左右，可适配功耗更高一档的发热器件。建模过程中严格遵循铝挤件的设计规范，所有截面特征保持一致，没有侧向的倒扣结构，可直接导出截面图开模生产，无需后续做结构调整，所有尺寸公差均按照铝挤件的通用公差等级设定，安装孔位的位置度公差控制在0.2mm以内，能满足自动化贴片装配的精度要求。
