可调节立柱式显示器安装支撑支架结构

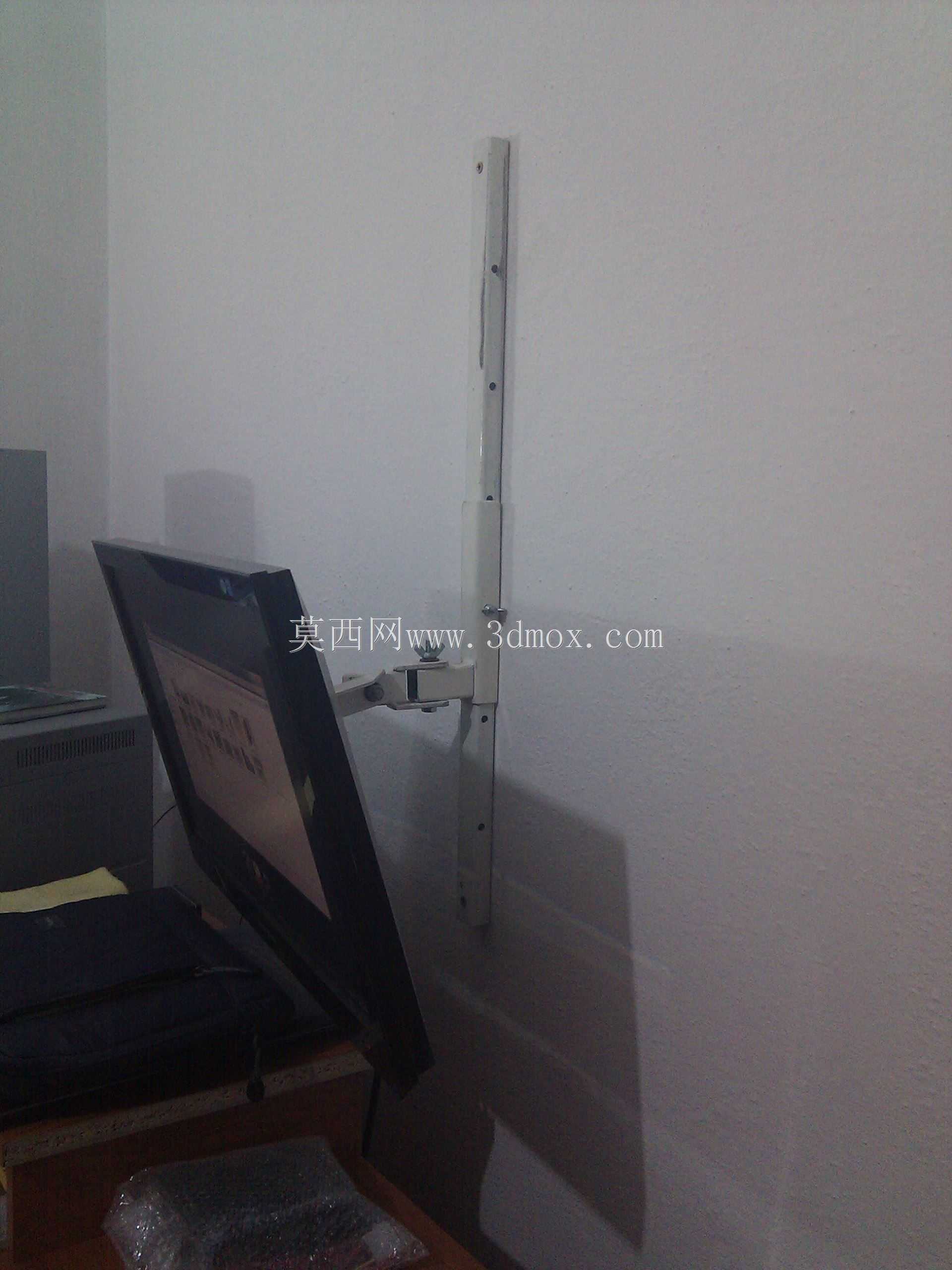

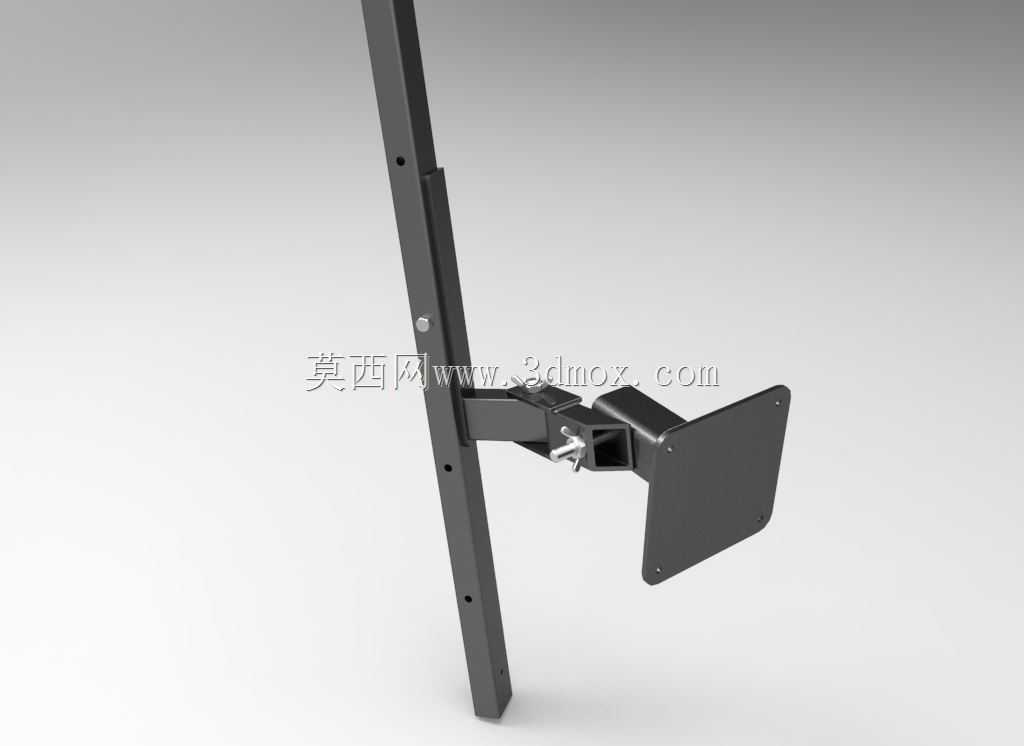

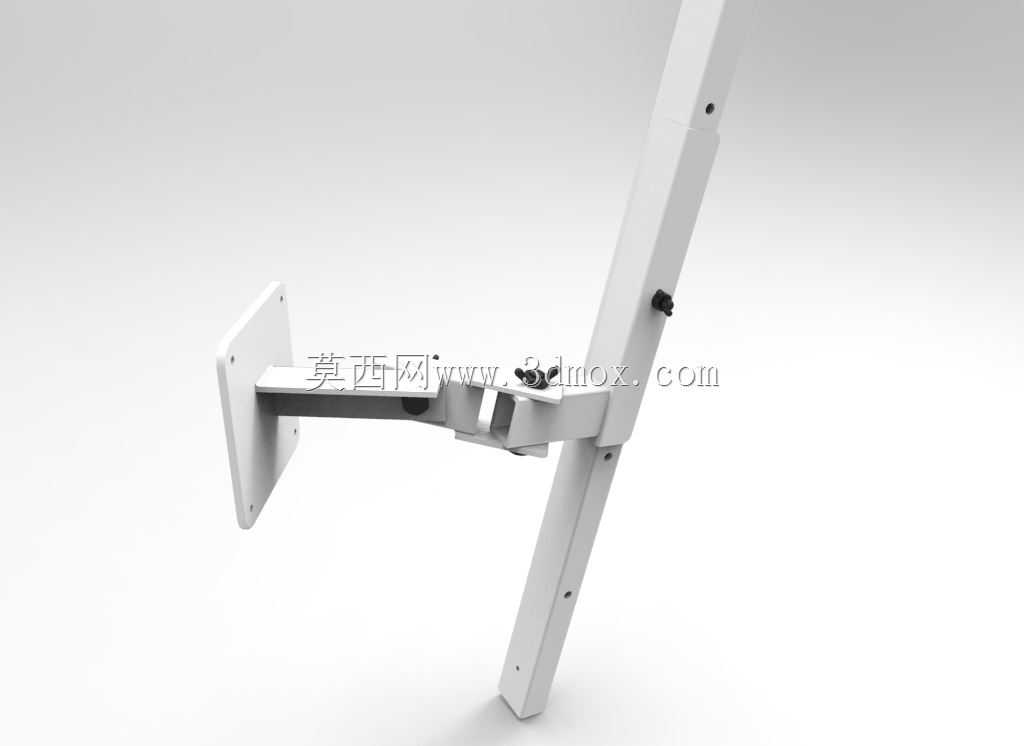

这类立柱式显示器挂载支架，多应用在工业操作台、医疗设备工作站、调度指挥台以及多屏办公工位场景中，核心作用是替代传统桌面底座，释放台面操作空间，同时适配不同身高、不同坐姿的操作人员视线角度，减少长期伏案盯屏带来的颈椎疲劳。从结构设计逻辑来看，整体采用分体式装配思路，靠墙侧的壁挂安装板预留四个沉头安装孔，可直接通过膨胀螺丝固定在墙面或立式型材立柱上，安装板与主支撑臂之间设置可俯仰调节的铰接结构，铰接位置内置阻尼垫片，调整角度后可依靠摩擦力保持姿态，无需额外锁止操作就能避免屏幕下垂偏移。主支撑臂采用折弯成型的钣金结构，截面做了加强筋处理，在控制整体重量的前提下保证挂载刚度，避免大尺寸屏幕挂载后出现臂体颤振的问题。与立柱配合的夹持组件采用开口式抱箍结构，抱箍内侧贴有防滑橡胶垫，既可以避免锁紧时刮花立柱表面的喷涂层，也能增大接触摩擦力，防止挂载后支架整体沿立柱下滑。抱箍的锁紧件采用手拧式蝶形螺栓，现场安装调整时不需要额外工具，就能快速完成支架高度位置的固定，适配不同工位的屏幕高度需求。支架与显示器连接的端板同样预留标准VESA安装孔位，兼容市面上绝大多数常规尺寸的商用、工业用显示器，端板与支撑臂末端的转轴配合，可实现屏幕水平方向的小角度旋转，满足操作人员侧身查看屏幕内容的使用需求。从安装边界来看，壁挂端的安装孔距符合常规墙面布线的预留尺寸，不会遮挡墙面预埋的电源、信号接口；抱箍结构适配的立柱直径覆盖常规工位立式立柱的通用尺寸，不需要对原有工位立柱做二次加工就能直接装配。整体结构没有复杂的传动构件，所有铰接位置都预留了后期维护的拆装间隙，阻尼垫片磨损后可快速更换，延长支架的整体使用寿命。臂体的走线槽隐藏在折弯结构的内侧，显示器的电源线、信号线可顺着臂体内部排布到立柱侧，避免明线外露带来的勾挂风险，也让工位整体视觉更整洁。
